Новые мощные УНЧ класса Hi-Fi NM2042 и NM2043

Ганичев Г.
г. Москва

Эта статья продолжает ряд публикаций, посвященных усилителям мощности, предлагаемых радиолюбителям фирмой МАСТЕР КИТ. В статью включены две последние разработки – NM2042 (мощный усилитель низкой частоты 140 Вт) и NM2043 (мощный автомобильный мостовой Hi-Fi усилитель низкой частоты 4х77 Вт). Усилители спроектированы с учетом всех необходимых требований и выполнены на современной интегральной элементной базе. Предлагаемые УМ обладают высокими эксплуатационными характеристиками, высокой надежностью, простотой в изготовлении/подключении и оптимальным соотношением цена/качество, что на сегодняшний день является немаловажным фактором. Собрать устройства можно из наборов МАСТЕР КИТ NM2042 и NM2043.

Перед специалистами МАСТЕР КИТ была поставлена, и успешно решена задача по подготовке технической документации и выпуску линейки УНЧ для использования в Hi-Fi звуковой технике. Постепенно номенклатура этих устройств расширяется и дополняется новыми разработками. В этой статье будут рассмотрены две новые разработки - NM2042 и NM2043.

Все предложенные модели усилителей мощности обладают минимальным уровнем собственных шумов, минимальным уровнем нелинейных искажений и широкой полосой воспроизводимых частот. Различаются модели в основном по максимальной выходной мощности, напряжению питания (двуполярное или однополярное “автомобильное” (14.4 В)) числу каналов усиления и внешнему конструктивному исполнению.

Радиолюбители сами могут развести печатную плату, однако нужно учитывать, что это очень ответственная и серьезная работа. Не все знают, что, например, неправильная трассировка печатных проводников в мощном усилителе, может в десятки раз увеличить уровень его нелинейных искажений или даже сделать вообще неработоспособным. Поэтому для разработки печатных плат привлекались профессиональные конструкторы, специализирующиеся в этой области.

NM2042. Мощный усилитель низкой частоты 140 Вт (TDA7293).

Предлагаемый усилитель НЧ обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Устройство имеет небольшие габариты. Широкий диапазон питающих напряжений и сопротивлений нагрузки расширяет область применения этого УМ. Его можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

УНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС для работы с низкоомной нагрузкой (< 4 Ом).

Управление режимом работы ИМС осуществляется при помощи переключателя SW1. Для включения УНЧ SW1 необходимо замкнуть. Переключатель SW2 предусмотрен для технологических целей. Для нормальной работы SW2 необходимо перемкнуть в положении 2-3.

Катушку L1 необходимо изготовить самостоятельно. L1 – бескаркасная, трехслойная, содержит по десять витков провода ПЭВ-1.0 в каждом слое. Намотку необходимо вести на оправке 12 мм. Ориентировочная индуктивность – 5 мкГн.

Напряжение питания подается на контакты Х3(+), Х6(-) и Х7(общий).

Источник сигнала подключается к Х1(+) и Х2(общий).

Нагрузка подключается к Х4(+) и Х5(общий).

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2.5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы.

Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для "мягкого" включения УНЧ.

Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Общий вид усилителя представлен на рис.1, схема электрическая принципиальная на рис.2, схема расположения элементов на плате и подключение усилителя на рис.3, вид печатной платы со стороны проводников на рис.4. Перечень элементов приведен в табл.2.

Таблица 1. Технические характеристики.

Таблица 2. Перечень элементов.

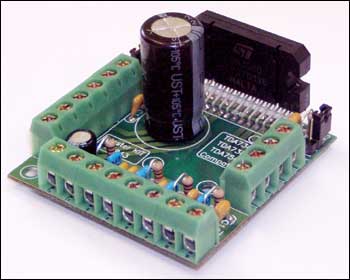

Рис1. Общий вид усилителя NM2042.

Рис.2. Схема электрическая принципиальная усилителя NM2042.

Рис.3. Схема расположения элементов на плате и подключение усилителя NM2042.

Рис.4. Вид печатной платы со стороны печатных проводников усилителя NM2042.

NM2043. Мощный автомобильный мостовой Hi-Fi усилитель низкой частоты 4X77 Вт (TDA7560).

Основное назначение этого УНЧ – установка в Вашей автомагнитоле, вместо старого усилителя НЧ, для повышения ее выходной мощности или для проведения мероприятий на открытом воздухе с использованием аккумуляторной батареи 12 В в качестве основного источника питания аппаратуры. Благодаря использованию мостовой схемы включения усилитель развивает мощность до 80 Вт на нагрузке 2 Ом в каждом из четырех каналов. Особенностью усилителя является использование полевых транзисторов в выходных каскадах. Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

УНЧ выполнен на интегральной микросхеме TDA7560 (DA1). Эта ИМС представляет собой УНЧ класса AВ и устанавливается в авто-аудиоустройствах для получения высококачественного мощного выходного музыкального сигнала. ИМС рассчитана на работу с нагрузкой 4…2 Ом, искажения сигнала удовлетворяют требованиям Hi-Fi. Микросхема имеет защиту от КЗ нагрузки и от перегрева. К особенностям микросхемы следует отнести использование полевых транзисторов в выходных каскадах. Микросхема содержит четыре идентичных мостовых усилителя мощность до 80 Вт на нагрузке 2 Ом.

Переключатели SW1 (ST-BY) и SW2 (MUTE) предназначены для управления режимами работы ИМС. Замыканием контактов в SW1 управляет режимом ST-BY (дежурный/рабочий), а SW2 режимом MUTE (пауза).

Особое внимание следует обратить на подключение микросхемы к источнику питания:

ИМС чрезвычайно чувствительна к напряжению питания – максимум 18 В.

Переполюсовка источника напряжения питания приводит к выходу ИМС из строя (Uобр = 6 В максимум).

Напряжение питания подключается к контактам Х9(+) и Х10(-).

Источники сигнала подключаются к Х1(+),Х2(-);Х3(+),Х4(-);Х5(+),Х6(-);Х7(+),Х8(-).

Усиленный сигнал снимается с контактов Х11, Х12; Х13, Х14; Х15, Х16; Х17, Х18.

Общий вид усилителя представлен на рис.5, схема электрическая принципиальная на рис.6, схема расположения элементов на плате и подключение усилителя на рис.7, вид печатной платы сверху на рис.8, вид печатной платы снизу на рис.9. Перечень элементов приведен в табл.3.

Таблица 3. Технические характеристики.

Таблица 4. Перечень элементов

Рис.5. Общий вид усилителя NM2043.

Рис.6. Схема электрическая принципиальная усилителя NM2043.

Рис.7. Схема расположения элементов на плате и подключение усилителя NM2043.

Рис.8. Вид печатной платы сверху усилителя NM2043.

Рис.9. Вид печатной платы снизу усилителя NM2043.

ЗАКЛЮЧЕНИЕ

Чтобы сэкономить время и избавить Вас от рутинной работы по поиску необходимых компонентов и изготовлению печатных плат МАСТЕР КИТ предлагает наборы NM2042 и NM2043. Каждый набор состоит из заводской печатной платы, всех необходимых компонентов и инструкции по сборке и эксплуатации.

Материал опубликован в журнале Радиолюбитель 2003`10.
