Усилители низкой частоты из наборов «Мастер Кит» (продолжение)

Ганичев Григорий

Предлагаемый усилитель прост и надежен, обладает малыми габаритами, минимальным числом внешних пассивных элементов, широким диапазоном питающих напряжений и сопротивлений нагрузки. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, а также в домашних условиях в составе музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

Общий вид усилителя представлен на рис.14, принципиальная схема - на рис.15, расположение элементов на плате и подключение усилителя - на рис.16, печатная плата со стороны проводников - на рис.17. Перечень элементов приведен в табл.5.

Рис.14. Общий вид усилителя.

Рис.15. Принципиальная схема.

Рис.16. Расположение элементов на плате и подключение усилителя.

Рис.17. Печатная плата со стороны проводников.

Технические характеристики УНЧ NM2033

• Напряжение питания - двуполярное 10 … 40 В
• Пиковое значение выходного тока – 10 А
• Ток в режиме покоя – 20…60 мА
• Долговременная выходная мощность при коэффициенте гармоник 0,5% и
• Uп = ± 35 В, Rн = 8 Ом – 70 Вт
• Uп = ± 31 В, Rн = 6 Ом – 70 Вт
• Uп = ± 27 В, Rн = 4 Ом – 70 Вт
• Пиковая музыкальная выходная мощность (в течение 1 сек.) при коэффициенте гармоник = 10% и
• Uп = ± 38 В, Rн = 8 Ом – 100 Вт
• Uп = ± 33 В, Rн = 6 Ом – 100 Вт
• Uп = ± 29 В, Rн = 4 Ом – 100 Вт
• Коэффициент усиления по напряжению – 30 дБ
• Диапазон воспроизводимых частот - 20 … 20000 Гц
• Входное сопротивление – 22 кОм
• Размеры печатной платы – 43х33 мм

УНЧ выполнен на интегральной микросхеме TDA7294. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления.

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты диаметром 2,5 мм.

Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для мягкого включения УНЧ.

Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 см² (в комплект набора не входит). В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже для повышения надежности работы ИМС рекомендуется использовать теплопроводную пасту типа КТП-8.

Таблица 5. Перечень элементов усилителя NM2033

NM2034. Мощный одноканальный усилитель низкой частоты 70 Вт/12 В (TDA1562).

Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ с минимальным числом внешних пассивных элементов, работающий в классе H (с вольтдобавкой), обладающий малыми габаритами. Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом, при питании от однополярного источника напряжением 14,4 В. Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса. Основное его назначение – установка в автомобиле для повышения выходной мощности автомагнитолы. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.

Общий вид усилителя представлен на рис.18, принципиальная схема - на рис.19, расположение элементов на плате и подключение усилителя - на рис.20, печатная плата со стороны проводников - на рис. 1. Перечень элементов приведен в табл.6.

Рис.18. Общий вид усилителя.

Рис.19 - Принципиальная схема

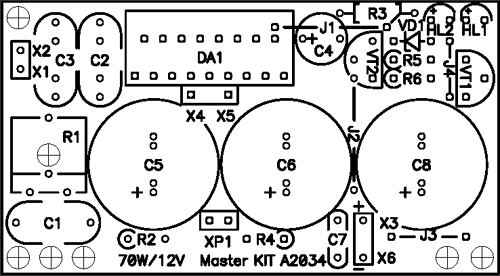

 Рис.20. Расположение элементов на плате и подключение усилителя.

Рис.21. Печатная плата со стороны проводников.

Технические характеристики УНЧ NM2034.

• Напряжение питания – 14,4 B (не более 18 В)
• Пиковое значение выходного тока – 10 А
• Ток в режиме покоя – 110 …150 мА
• Ток в режиме MUTE/ST-BY – 25 мА
• Сопротивление нагрузки – 4 Ом
• Долговременная выходная мощность, при коэффициенте гармоник
• 0,03% - 1 Вт
• 0,06% - 20 Вт
• 0,5% - 55 Вт (класс Н)
• 10% - 70 Вт (класс Н)
• Коэффициент усиления по напряжению – 26 дБ
• Диапазон воспроизводимых частот – 20…20000 Гц
• Входное сопротивление – 10 кОм
• Размеры печатной платы – 67х37 мм

Усилитель НЧ выполнен на интегральной микросхеме TDA1562. Эта ИМС представляет собой УНЧ класса Н (с вольтдобавкой).

Как следует из практики, при воспроизведении звуковых (а точнее, музыкальных) сигналов, высокая выходная мощность требуется на очень короткий промежуток времени, все остальное время выходная мощность остается небольшой. Поэтому алгоритм работы ИМС следующий: пока выходная мощность не превышает 18 Вт, устройство функционирует как обычный УНЧ с питанием от источника 14,4 В. При превышении выходной мощности 18 Вт внутреннее напряжение питания кратковременно повышается при помощи преобразователя на C5, C6. Подобное решение позволяет получить на нагрузке пиковую мощность порядка 70 Вт.

Микросхема имеет балансный вход, что полностью решает проблему наводок при подключении к автомагнитоле.

Выходы DIAG и STAT позволили индицировать следующие режимы:

• светодиод HL1 (красный) – искажения/перегрев/КЗ/обрыв нагрузки;
• светодиод HL2 (зеленый) – режим «класс Н».

Резистором R1 регулируется уровень входного сигнала.

Выход MODE предназначен для управления режимом работы ИМС (ON/MUTE/ST-BY). Замыканием контактов в XP1 осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот.

Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие емкости до 1000 мкФ. При неудачном стечении обстоятельств микросхема выходит из строя.

Особое внимание следует обратить на подключение микросхемы к источнику питания:

• ИМС чрезвычайно чувствительна к напряжению питания – максимум 18 В;
• переполюсовка источника напряжения питания приводит к выходу ИМС из строя (Uобр – не более 6 В).

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты 3 мм.

Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для мягкого включения УНЧ XP1.

Микросхему усилителя необходимо установить на теплоотвод (в комплект набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже для повышения надежности работы ИМС рекомендуется использовать теплопроводную пасту типа КТП-8.

Таблица 6. Перечень элементов усилителя NM2034.

Если Вам дорого время, и Вы не хотите тратить его на поиск компонентов, разводку платы и подбор корпуса, МАСТЕР КИТ предлагает наборы, из которых можно собрать усилители NK057, NM2021, NM2032, NM2033, NM2034. Наборы состоят из печатной платы, всех необходимых компонентов и руководства по сборке и эксплуатации УНЧ.

Материал опубликован в журнале Схемотехника 2002`10.
