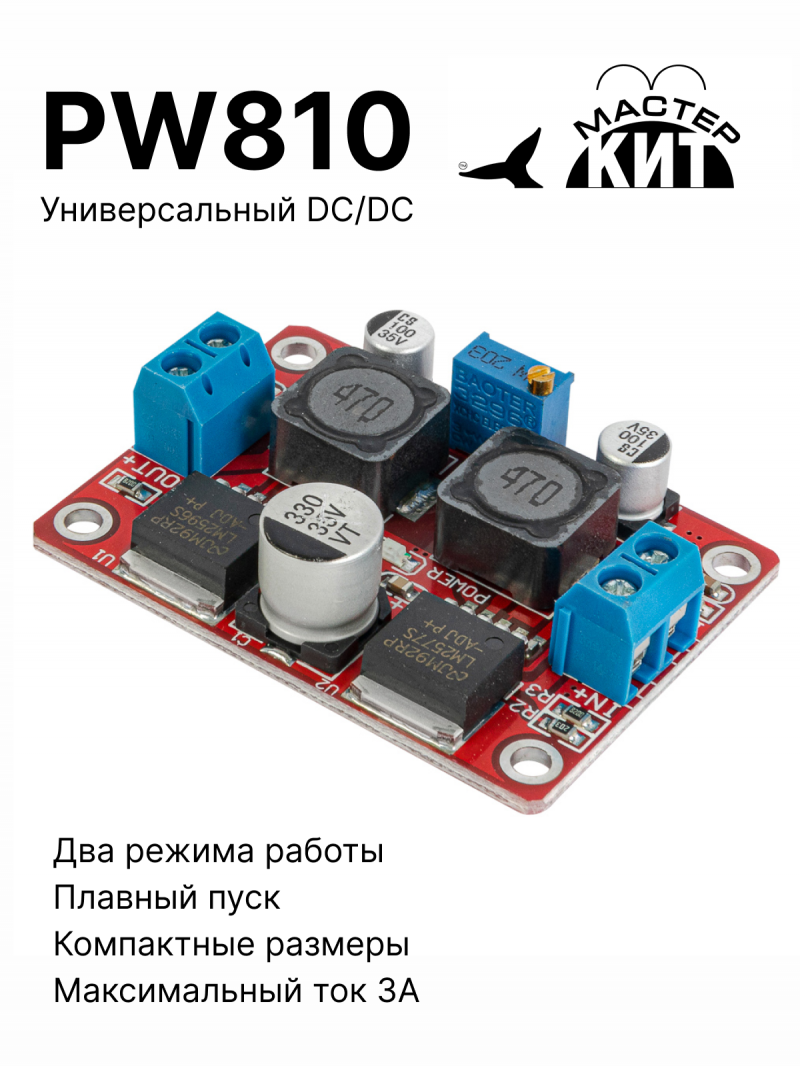

PW810

Универсальный DC/DC преобразователь напряжения 3А

Будет незаменим, при нестабильном питающем напряжении.

Модуль представляет собой универсальный DC/DCпреобразователь напряжения. Преобразователь может работать как в режиме повышения, так и в режиме понижения напряжения. Режим работы выбирается автоматически в зависимости от входного напряжения. Преобразователь будет полезен для питания электронных устройств, при нестабильном входном напряжении, например ноутбука, смартфона, планшета  и т.п. Отличное решение для автомобиля и скутера. Будет незаменим для  питания планшета или смартфона от генератора велосипеда.

Готовый модуль

Пайка Управление освещением


Вы недавно смотрели

Технические характеристики

Входное напряжение (B)
3,5...28
Выходное напряжение (В)
1,25...26
Выходной максимальный ток (А)
3
КПД (процентов)
90
Частота преобразования (кГц)
52/150
Габариты модуля (мм)
70х50х50
Рекомендованная температура эксплуатации (°С)
-30...+60
Вес
24 г


Особенности

Широкий диапазон входного напряжения

Широкий диапазон установки выходного напряжения

Два режима работы повышение/понижение выбирается автоматически модулем

Плавный пуск

Высокий КПД

Компактные размеры

Широкий диапазон рабочей температуры




 Модуль построен на базе микросхем LM2577 и LM 2596.



Схемы

PW810 - Универсальный DC/DC преобразователь напряжения 3А - Схема

Схема скачать




Комплектация

Модуль в сборе
1
Инструкция
1


Что потребуется для сборки

Отвертка, монтажный провод, бокорезы



Подготовка к эксплуатации

Подайте на вход модуля напряжение в диапазоне от 4В до 28В, соблюдая полярность.

Настройте мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходу преобразователя.

С помощью подстроечного резистора установите необходимое напряжение, для питания вашего электронного устройства.

Настройка завершена. Приятной эксплуатации.



Условия эксплуатации

Температура -30С...+50С

Относительная влажность до 95 без образования конденсата.



Меры предосторожности

Не превышайте максимально допустимое напряжение питания модуля.

При подключении входного напряжения соблюдайте полярность

Не превышайте максимально рабочий ток модуля.

Не соблюдение данного требования приведет к выходу устройства из строя.



Вопросы и ответы

Можно ли устройство использовать в детском электромобиле для увеличения напряжения с 6V до 8V ради увеличения скорости? Или скорость не увеличится из-за потери мощности?

В теории, скорость действительно должна увеличиться, нужно пробовать.




Комментарии

Комментарии

0 Koka 29.12.2015 11:29
Какова максимальная мощность? Или по другому -- какой предельный ток отдаёт устройство при максимальном напряжении?
Ответить | Ответить с цитатой | Цитировать
0 Советник 07.07.2016 09:05
Koka:
Какова максимальная мощность? Или по другому -- какой предельный ток отдаёт устройство при максимальном напряжении?


1,5А 39W
Ответить | Ответить с цитатой | Цитировать
0 badaef 01.11.2016 20:52
Можно ли подключать параллельно несколько преобразователей для увеличения максимального тока нагрузки (естественно регулятором напряжения добиваюсь одинаковых показателей)
Ответить | Ответить с цитатой | Цитировать
0 Советник 02.11.2016 10:11
Можно, если за преобразователем установить диод. Например BYW80-200G.
Ответить | Ответить с цитатой | Цитировать
0 Сергей Викторович Бу 28.04.2017 08:01
Дополнительный радиатор нужен?
Ответить | Ответить с цитатой | Цитировать
0 Советник 28.04.2017 08:49
Нет.
Ответить | Ответить с цитатой | Цитировать
