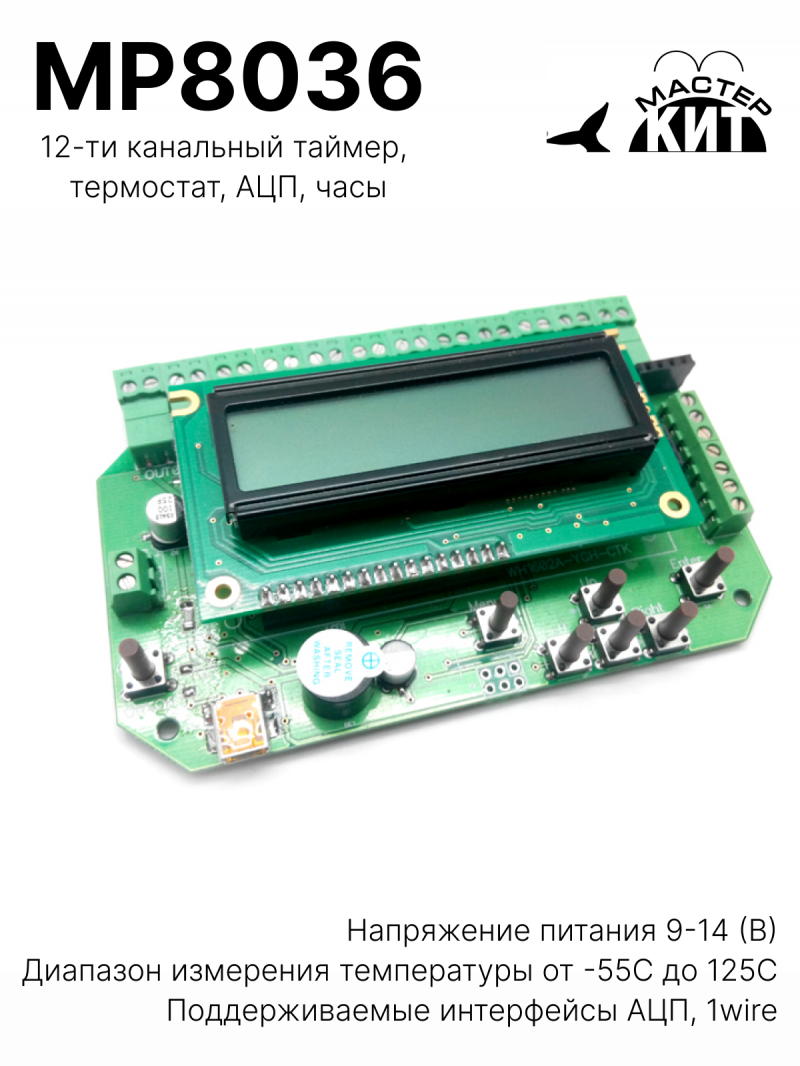

MP8036

12-ти канальный таймер, термостат, АЦП, часы, v1,95а

Гибкое решение для вашей задачи!

Данный модуль улучшенная версия отлично зарекомендовавшего себя BM8036. Модуль выполнен более компактно. Все 12 каналов выведены на съемные клеммы. На выходе каналов появляется TTL уровень напряжением 5В с током 10мА. Благодаря такому исполнению к модулю можно подключать как твердотельные реле, так и, ключи с механическими реле, например NK146, MP220op, MP146, MP515. На плату интегрирован mini USB порт для удобства подключения к ноутбуку или ПК. Для удобства монтажа дисплей сделан съемным. Модуль поставляется с последней версией прошивки v1,95а.

Устройство может быть использовано в качестве центральной части систем управления отоплением, охлаждением, вентиляцией, полива, а также для управления различными электроприборами по программе пользователя (32 шага программирования).

Так же, на базе данного модуля, реализован сканер беспроводных устройств MP8036mhz. Подробнее можно посмотреть тут.

 Рекомендуемый источник питания - PW1245.

Готовый модуль

Управление освещением Энергосбережение Умный дом


Вы недавно смотрели

Технические характеристики

Напряжение питания (B)
9-14
Диапазон измерения температуры, град.С
-55С до +125С
Тип питания
постоянный
Количество входов (шт)
3
Количество выходов (шт)
12
Режимы управления по таймеру
да
Режимы управления по температуре (термостатирование)
да
Количество входов АЦП (шт)
2
Цифровой вход для подключения датчиков температуры типа DS18B20+, MP18B20
32
Поддерживаемые интерфейсы
АЦП, 1wire
Рекомендованные датчики температуры
MP18B20, DS18B20+
Энергонезависимые часы реального времени (полный календарь с учетом високосных лет) до 2099 г.
да
Сохранение всех настроек в энергонезависимой памяти. Продолжение правильной работы программы в случае временного отключения от сети.
да
Вес
174 г


Принцип работы

Каждый датчик получает свой логический номер в «Поиске датчиков». Каждый уже логически пронумерованный датчик может быть назначен на любой из нагрузок, это задается в каждой записи 32-х канальной программы управления. Это позволит, как вариант, управлять одной нагрузкой, двумя и более датчиками. Также, начиная с данной версии прошивки задействованы два аналогово-цифровых входа микроконтроллера. Выбор от какого входа управлять (аналогового или цифрового) имеется в каждой из записей программы управления. Разрядность АЦП 10 бит. Управление, как и для датчиков температуры, подразделяется на управление нагревателем или охладителем. Задание порога для АЦП осуществляется в виде двух напряжений гистерезиса. Размах – от 0 до 5 В, дискретность шага примерно 0.004 В.



Функции

Режимы управления по таймеру:
1) включение нагрузки в определенном промежутке времени;
2) управление нагрузками по определенным дням недели, дням в месяце, или по выбранным месяцам;

Режимы управления по температуре (термостатирование):
1) управление как охладителем;
2) управление как нагревателем.

Встроенный будильник со звуковой индикацией.

Цифровой вход для подключения датчиков температуры типа MP18B20, DS18B20, DS18B20+ : до 32 датчиков.

Энергонезависимые часы реального времени (полный календарь с учетом високосных лет) до 2099 г.

Сохранение всех настроек в энергонезависимой памяти и продолжение правильной работы программы в случае временного отключения от сети.

Удаленное управление термостатом через USB-порт компьютера посредством специально разработанного ПО.

Индикация: 2-строчный 16-символьный LCD-дисплей с возможностью программного плавного управления контрастностью и яркостью подсветки



Конструкция устройства

Конструктивно устройство выполнено в виде печатной платы с размерами 115x65 мм. Для удобства подключения датчиков температуры, силовых выходов в устройстве предусмотрены соответствующие клеммные разъемы. Питается модуль стабилизированным напряжением 9-14 В.




Модуль может быть установлен в корпус BOX-G081 или BOX-G080



Статьи

Микропроцессорный таймер, термостат, часы на восемь независимых каналов из набора BM8036

Первое включение и обучение работе с ВМ8036

Описание ПО для блока BM8036

Умный дом на базе MP8036, BM8036



Схемы

MP8036 - 12-ти канальный таймер, термостат, АЦП, часы,  v1,95а - Схема

Схема скачать


MP8036 - 12-ти канальный таймер, термостат, АЦП, часы,  v1,95а - Схема

Схема скачать


MP8036 - 12-ти канальный таймер, термостат, АЦП, часы,  v1,95а - Схема

Схема скачать




Комплектация

Инструкция
1
Батарея типа CR2032
1
Термодатчик DS18B20
4


Что потребуется для сборки

провод

отвертка

бокорезы.



Подготовка к эксплуатации

Подключите питание 9-14В.

Настройте время и дату

Проверка завершена. Приятной эксплуатации.



Настройка

1. Датчики DS18B20 подключаются к шине параллельно друг другу. Каждый датчик содержит в себе уникальный серийный номер, запрограммированный на заводе-производителе. Это позволяет адресно обращаться к каждому датчику в независимости от его расположения на шине.

2. Совместно с термостатом могут работать датчики: DS18B20, DS1820, DS18S20, DS1822(при уменьшении точности до +-2 градусов). Для удаленного измерения температуры рекомендуется применять датчики из каталога Мастер Кит MP18B20.

3. Датчики комплектуются с припаянными проводами разного цвета: желтый соответствует общему (GND) зеленый – данные (I/O), красный – питание (VCC).

4. Далее датчики программно «привязываются» к определенным нагрузкам.

5. Максимальная длина всех проводов (экранированная витая пара 5 категории) к датчикам - не более 100 м.

6. Датчики DS18B20 могут быть подключены по 2-х проводной линии: общий (GND) и данные (I/O). Это позволяет значительно упростить монтаж за счет использования более дешевого типа провода. Однако этот режим включения вносит некоторые ограничения на работу всей системы. Кроме того, для каждого конкретного случая следует оценивать максимальную длину шины опытным путем, так как различные линия в таком включении более подвержена влиянию помех. Для улучшения стабильности работы при использовании 2-х проводного подсоединения, датчики при таком виде подключения программно автоматически переводятся в режим меньшей разрядности преобразования (до 10 бит, что укорачивает время преобразования и уменьшает потребляемый ток в момент преобразования). Те же датчики, которые подключены по 3-х проводной линии (питание-данные-общий) автоматически инициализируются в стандартный 12 битный режим. При количестве датчиков более 15 использовать 2-х проводное соединение не рекомендуется, так как «паразитного» питания уже не достаточно для питания всего массива сенсоров.

7. В случае, если предыдущие два пункта выполнены успешно, то можно подключать нагрузки. К данному устройству можно подключить модули MP220op, MP146, MP515, NK146 или им подобные.



Условия эксплуатации

Температура -15С до +50С.

Относительная влажность 95 процентов без образования конденсата



Меры предосторожности

Не превышайте максимально допустимый ток TTL выходов. Это может привести к выходу устройства из строя



Вопросы и ответы

Здравствуйте. Сертифицировано ли это устройство ? Для производства готовых решений на базе этого модуля мне нужен сертификат, верно?

Пока на модуль нет сертификатов. Для производства готовых решений на данном модуле сертификаты вам не требуются. Но Вам потребуется сертификат для вашего готового изделия.


Можно ли подключить данный прибор через com-порт как BM8036, BM8036 у меня работает на кабеле в 15 метров, если только USB то может не пробить до компьютера.

Теоретически возможно, но нужно будет городить огород.


Здравствуйте. Стоял контроллер BM8036 с подключенными датчиками температуры (DS18...), всё работало хорошо. Поменяли контролер на MP8036 - датчики температуры периодически пропадают и появляются и их показания "плавают". Общая длина провода примерно 30м., и 4 датчика. Нормально работает только с одним датчиком и при длине провода метра 3-4, не больше. Провод медный 4х0.5. Подскажите, пожалуйста, в чем может быть дело. Спасибо.

С каждым устройством необходимо согласовывать линию подключения термодатчиков. Проверьте, по питанию каждого датчика должен быть установлен электролитический и керамический конденсатор, а так-же подтягивающий резистор, с линии питания на линию данных




Комментарии

Комментарии

0 evgenii_lazuto 23.09.2016 20:06
ВМ8036 прекрасно зарекомендовал себя за четыре года работы, доверил ему управлять двумя аквариумами ( температура воды, включение озонатора по определенной программе, ступенчатое включение освещения в зависимости от времени суток) Сбоев не было.
Приобрел МР8036 для управления отопления и влажность в доме, надеюсь он будет работать так же безотказно.
на мой взгляд у прибора два недостатка: нет плавного управления нагрузкой и цена, за последние два года поднялась в два раза,стала многим просто не доступна.
Ответить | Ответить с цитатой | Цитировать
0 Советник 26.09.2016 08:53
MP8036 прямой клон BM8036 поэтому со стабильностью проблем не будет.
К сожалению, экономическая реальность не дает удерживать цену на прежнем уровне.
Ответить | Ответить с цитатой | Цитировать
