Как известно, компания Мастер Кит разработала и изготавливает несколько моделей 3D-принтеров-конструкторов. Каждая из этих моделей собирается из большого числа деталей с применением заметного количества крепежа – винтов, гаек, и др. К каждому набору приложена подробная инструкция по его сборке. Как показывает практика, инструкции у нас читать не любят, характер у нас не тот.
Чтобы помочь нашим пользователям, мы выпускаем видеоинструкции по сборке.
И вот как-то вечером, обсуждая сценарий съемки такой инструкции по сборке принтера MC7 Prime Mini, мы поняли, что идем каким-то темным лесом. Долго, нудно, и конца этому лесу не видно. Ведь каждый, кто хоть немного владеет отверткой и пассатижами, будет все равно собирать части принтера своим способом, который подсказывает ему собственный опыт.
Может быть, подумали мы, надо разбить процесс сборки на логические части и заканчивать каждую часть появлением завершенного функционального узла, например, узел оси X, узел подачи пластика и т.д.? Мысль показалась привлекательной, и сценарий стал превращаться из непрерывного завинчивания винтов с гайками в логические части, который можно было снимать отдельно.
И вот тут-то нас и озарило… А что, если предварительно собрать эти узлы и собранными положить их в ту же самую коробку? Сколько этих узлов будет, и насколько просто их соединить в готовый принтер? Войдут ли части в имеющуюся в коробку?

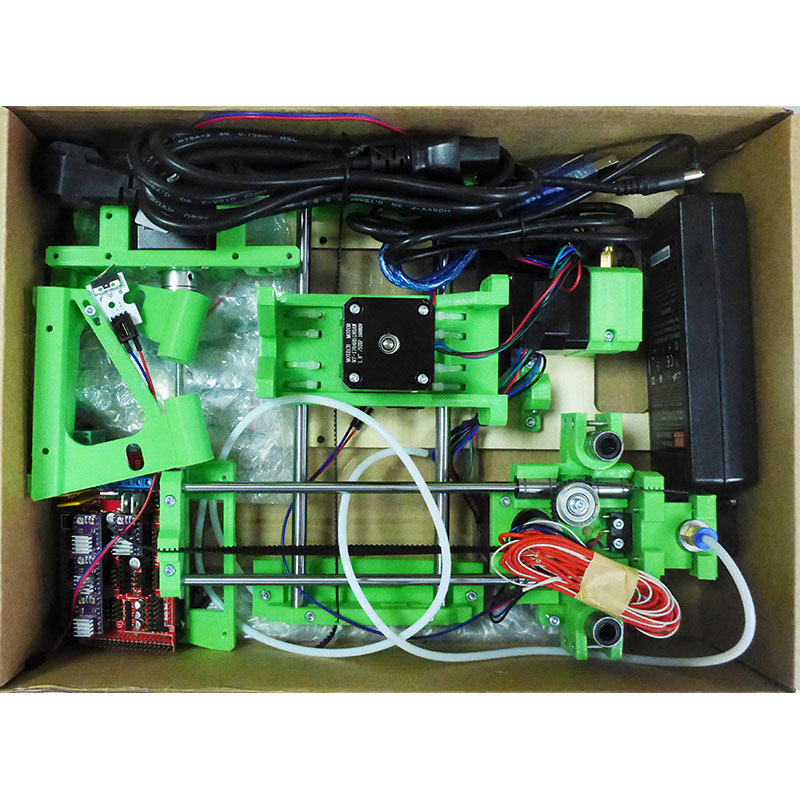

Поэкспериментировали. Да, предсобранные узлы вполне входят в коробку, даже с блоком питания. Для окончательной сборки требуется минимальное количество операций, и они несложны. Кроме того, узлы, уложенные в коробку, смотрятся весьма эстетично!

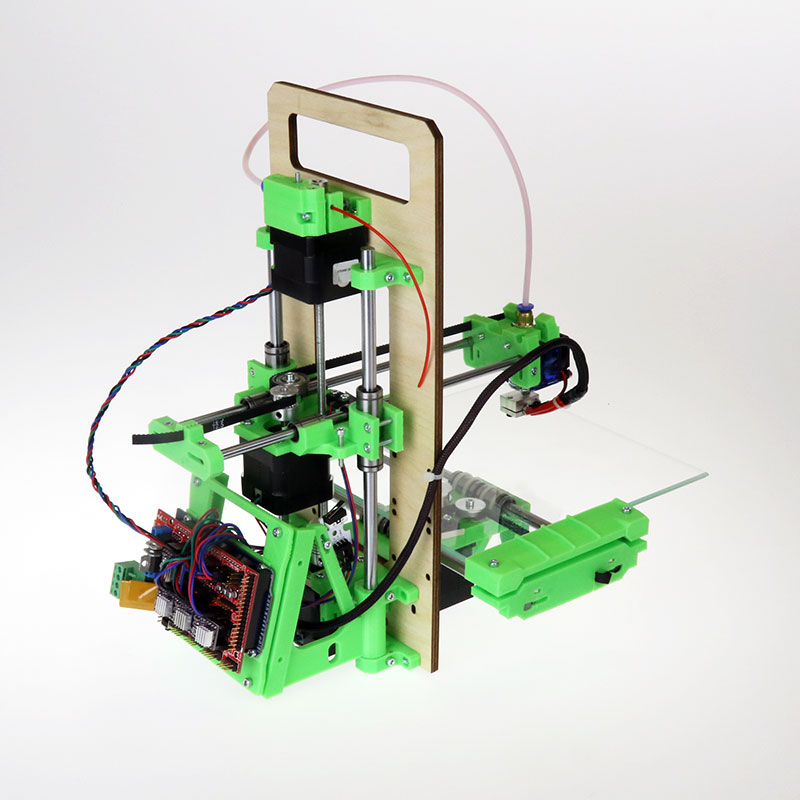

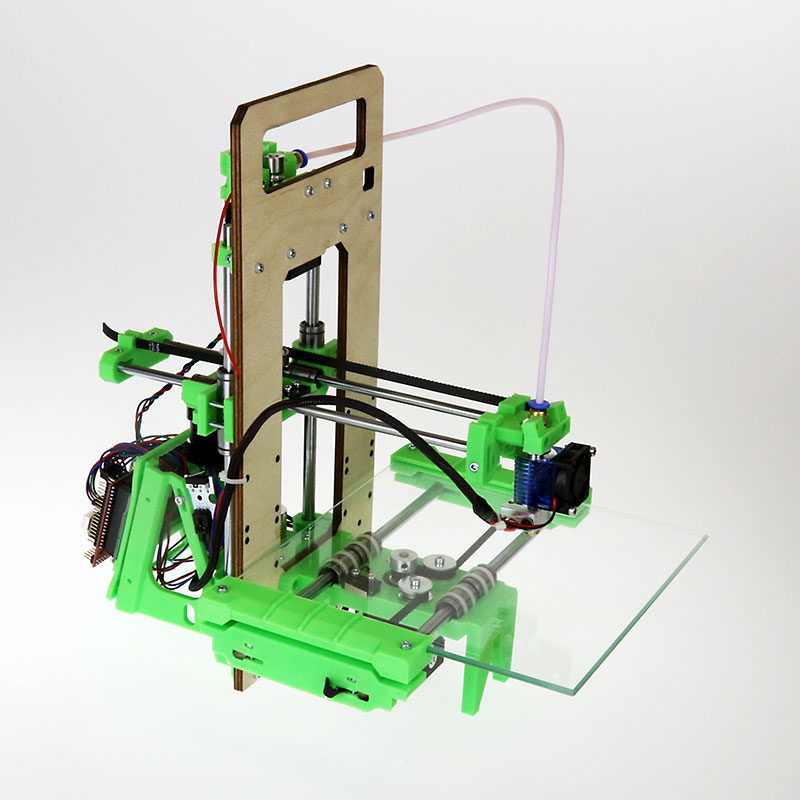

Так у Мастер Кита вместо одного появились два набора: полностью разобранный MC7 Prime Mini – для тех, кому интересно собрать устройство с «нуля», и предсобранный 3D-START – для тех, кто хочет поскорее уже начать печатать. Первый можно предложить, в числе прочего, в качестве обучающего пособия для сборки механики типа станка с ЧПУ или развития навыков тонких слесарных работ, второй будет привлекателен для тех, кто хочет быстро освоить принципы 3D моделирования и печати.
Посмотрим, какие же узлы входят в комплект предсобранного принтера.

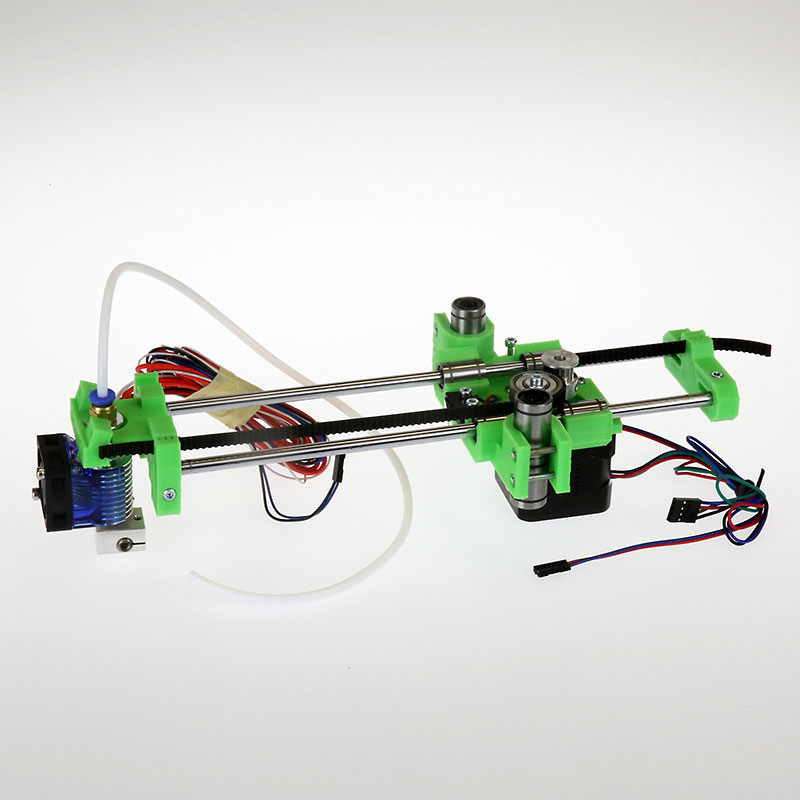

Узел привода оси Х (экструдера). Это горизонтальная ось, по которой в данной кинематической схеме перемещается экструдер. В составе узла смонтированы: шаговый двигатель с зубчатым ремнем, зубчатой шестерней и подшипником; линейные подшипники оси X с направляющими диаметром 6 мм; линейные подшипники оси Z; концевой выключатель по оси X; толкатель концевого выключателя оси Z; полностью укомплектованный экструдер E3D V6.
Узел привода оси Y (стола). Это тоже горизонтальная ось, по которой перемещается стол с печатаемой моделью. Состав: основание; шаговый двигатель, зубчатые шестерня и ремень, подшипники; линейные подшипники с направляющими 8 мм; концевой выключатель оси Y, стекло с держателями и четырьмя регулировочными пружинами.
Узел привода оси Z (экструдера). Это вертикальная ось, по которой перемещается экструдер. Состоит из шагового двигателя, гибкой муфты и резьбовой шпильки М5.

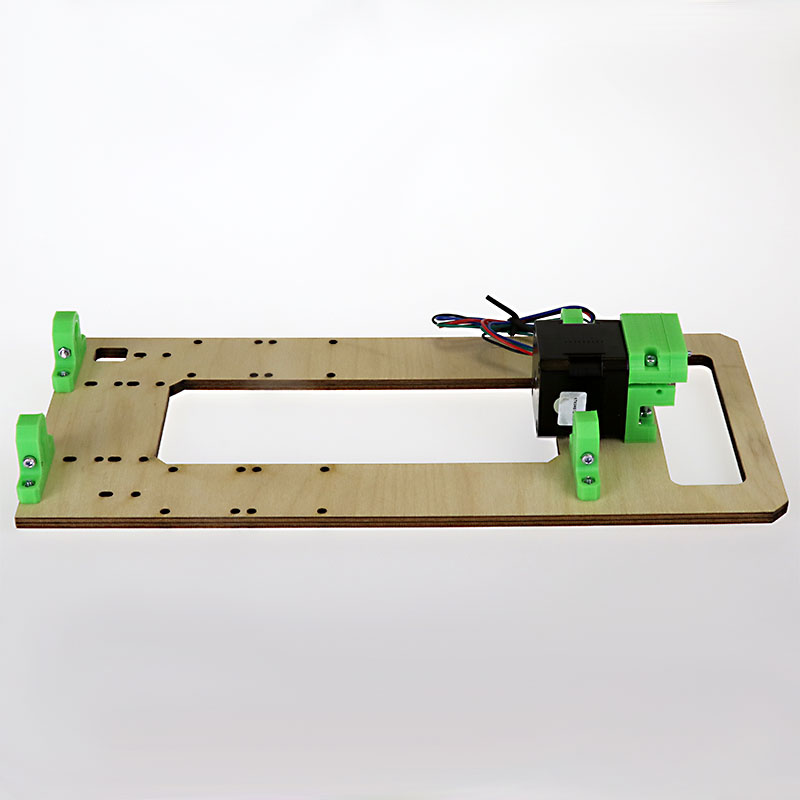

Основание с узлом подачи пластика. Состоит из фанерной рамки, которая служит связующим элементом всех узлов принтера, закрепленными на ней узлом подачи пластика и деталями крепления направляющих оси Z.

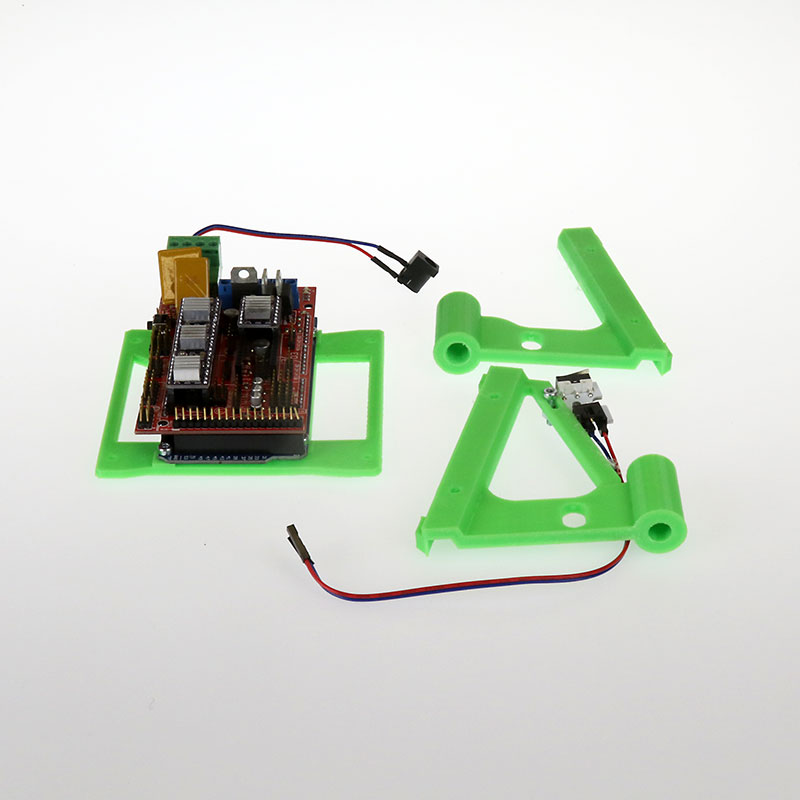

Узел электроники с креплением. Связка Arduino Mega 2560 + RAMPS 1.4 с установленными драйверами шаговых двигателей крепится на трех деталях к направляющим оси Z. Также на узле закреплен концевой выключатель оси Z.

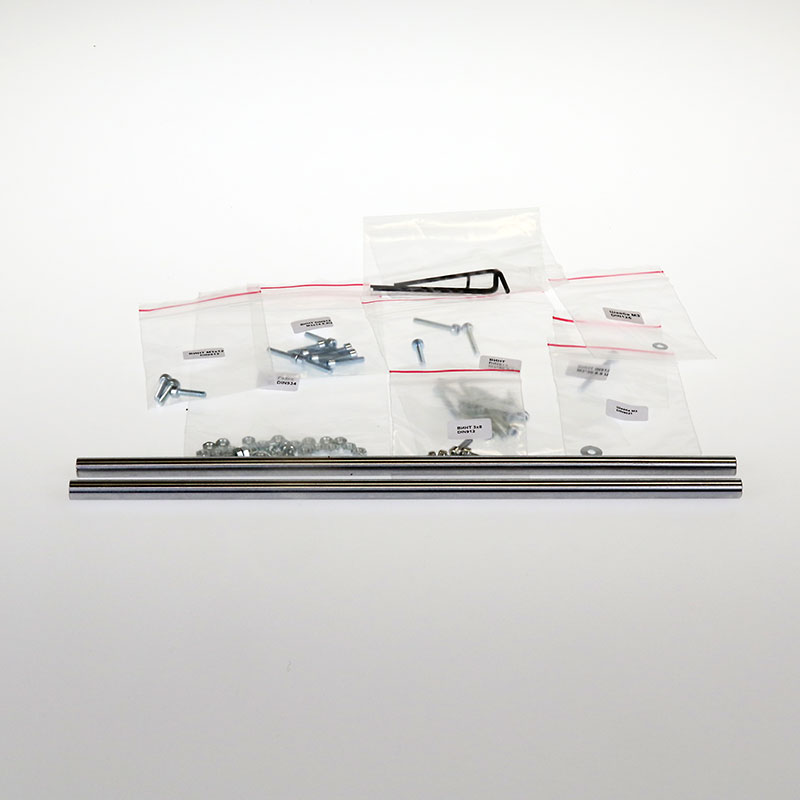

Направляющие и крепеж. На две направляющие 8мм, которые монтируются на рамку-основание, в свою очередь устанавливаются узел привода оси X и узел электроники. По сравнению с предыдущей полностью разобранной версией принтера, количество винтов и гаек, которые необходимо использовать для окончательной сборки принтера уменьшилось в разы!
Сборку механики принтера теперь можно описать в одном абзаце:
шестью винтами с гайками соединяем основание, привод оси Z и привод стола; вставляем две направляющие 8 мм, пропустив их сквозь предназначенные для этого детали основания, линейные подшипники узла привода оси X и детали крепления электроники; далее четырьмя винтами с гайками соединяем рамку с электроникой с двумя другими деталями узла крепления, затягиваем шесть винтов деталей крепления направляющих.
Вот и все действия.
После этого подключаем электронику, ставим программу Repetier Host на компьютер, немножко регулируем стол, и можно печатать!
