Электронные регуляторы мощности нагрузки в настоящее время широко используются в промышленности и быту для плавного регулирования скорости вращения электродвигателей, температуры нагревательных приборов, интенсивности освещения помещений электрическими лампами, установки необходимого сварочного тока, регулировки зарядного тока аккумуляторных батарей и т.п. Раньше для этого использовались громоздкие трансформаторы и автотрансформаторы со ступенчатым или плавным переключением витков их обмоток, работающих на нагрузку. Электронные регуляторы более компактны, удобны в эксплуатации и имеют малый вес при значительно большей мощности. В основном, исполнительными элементами электронных регуляторов мощности переменного тока являются: тиристор, симистор.
Недостатком тиристорных схем является асимметрия положительных и отрицательных импульсов тока в нагрузке при разбросе параметров тиристоров. Асимметрия проявляется в начальной стадии открывания тиристоров. Для нагревательных приборов и электроинструмента с коллекторными двигателями эта асимметрия практической роли не играет, а осветительные приборы при уменьшении их яркости начинают мигать, так как импульсы какой-то полярности при этом вообще исчезают. Для устранения этого недостатка необходимо подбирать тиристоры с идентичными параметрами по току открывания и току удержания тиристоров от технологического источника постоянного тока на соответствующей нагрузке или путем подбора второго тиристора по отсутствию мигания лампы при минимальном накале спирали.

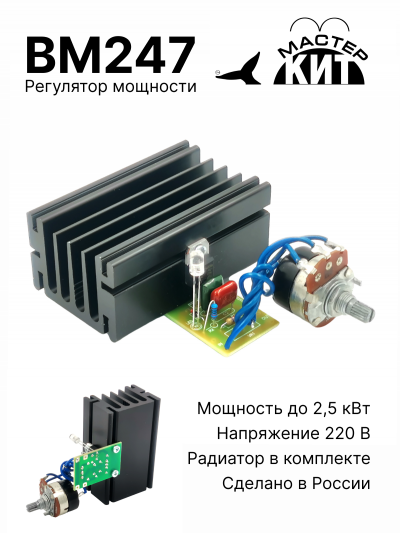

Особый интерес представляют современные схемы регуляторов мощности на симисторах. Традиционные схемы управления симисторами содержат относительно много деталей, что наглядно видно на монтажной плате промышленных регуляторов. Но, как оказалось, эти схемы без потери качества можно упростить и сделать более компактнее. Упрощенную схему регулятора с этой можно увидеть в наборах NF245 и NF247 каталога Мастер Кит. При использовании исправных деталей эти схемы не требуют наладки.
Следует отметить, что регуляторы мощности нагрузки из каталога Мастер Кит испытаны длительной эксплуатацией, наиболее оптимальны в части надежности, компактности, простоты деталей, монтажа и наладки. С небольшим разбросом параметров асимметричности симисторов эти регуляторы могут работать на все типы нагрузок соответствующей мощности. Отклонение номиналов резисторов и конденсаторов от указанных на 10...20% на работу регуляторов не влияют.
