NF245
Регулятор мощности 500 Вт (220В, 2.2А) - набор для пайки
Простое решение для вашей задачи!

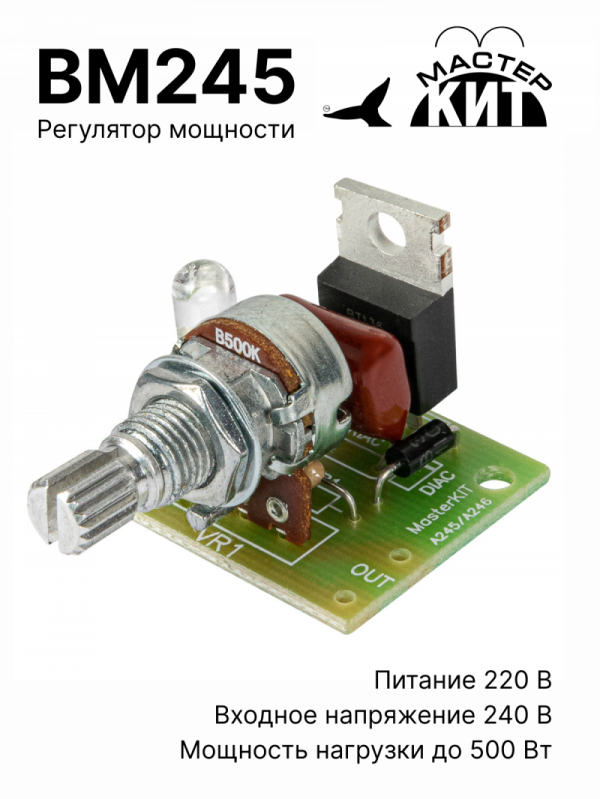

Набор производится под заказ. Используйте в качестве замены готовый модуль BM245
Предлагаемый набор для пайки позволит собрать регулятор мощности, который предназначен для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Симисторный регулятор мощности представляет собой компактную плату с потенциометром. Регулятор построен на базе надежного и отлично зарекомендовавшего себя симистора серии BT136-600 и предназначен для регулировки мощности электронагревательных (паяльник, тэн, водонагреватель), осветительных приборов, регулировки оборотов коллекторных электродвигателей переменного тока (ушм, дрель, как регулятор частоты вращения вентиляторов) и т.п. Благодаря простоте и большому диапазону регулировки найдет широкое применение в быту.
Обратите внимание, регулятор не предназначен для регулирования реактивных нагрузок - энергосберегающие лампы, бытовая электроника, светодиодные лампы и фонари, и т.п.
Благодаря отсутствию в схеме микроконтроллера, модуль надежно работает в системах нагруженных промышленной автоматикой и цепях с высоким уровнем помех.
Длительный срок эксплуатации регулятора гарантируют использование высококачественных комплектующих, поставляемых напрямую от производителя и системой контроля качества на всех этапах производства.
Нет в наличии
Этот товар доступен под заказ партией от 100 шт. по предоплате со сроком поставки 5 - 6 недель
Набор производится под заказ. Используйте в качестве замены готовый модуль BM245
Предлагаемый набор для пайки позволит собрать регулятор мощности, который предназначен для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Симисторный регулятор мощности представляет собой компактную плату с потенциометром. Регулятор построен на базе надежного и отлично зарекомендовавшего себя симистора серии BT136-600 и предназначен для регулировки мощности электронагревательных (паяльник, тэн, водонагреватель), осветительных приборов, регулировки оборотов коллекторных электродвигателей переменного тока (ушм, дрель, как регулятор частоты вращения вентиляторов) и т.п. Благодаря простоте и большому диапазону регулировки найдет широкое применение в быту.
Обратите внимание, регулятор не предназначен для регулирования реактивных нагрузок - энергосберегающие лампы, бытовая электроника, светодиодные лампы и фонари, и т.п.
Благодаря отсутствию в схеме микроконтроллера, модуль надежно работает в системах нагруженных промышленной автоматикой и цепях с высоким уровнем помех.
Длительный срок эксплуатации регулятора гарантируют использование высококачественных комплектующих, поставляемых напрямую от производителя и системой контроля качества на всех этапах производства.
Технические характеристики
| Напряжение питания, В | 220 |
| Мощность подключаемой нагрузки максимальная, Вт | 500 |
| Тип питания | переменный |
| Рекомендованная температура эксплуатации, °С | -30... 60 |
| Размеры модуля, мм | 28х24х25 |
| Размеры печатной платы, мм | 28х24 |
| Вес без упаковки, г | 11 |
| Вес с упаковкой, г | 42 |
Инструкции
Принцип работы
Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения (рис.3), конденсатор С1 заряжается через делитель R1, VR1. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.
Конструкция устройства
Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 28x24мм. Конструкция предусматривает установку платы в корпус, для этого на плате имеются монтажные отверстия под винт диаметром 3 мм.При использовании нагрузки мощностью более 150 Вт (!), симистор TRIAC необходимо установить на радиатор (в комплект набора не входит). Площадь радиатора должна составлять не менее 200 см2.
Статьи
Схемы
Схема
Комплект поставки
- Печатная плата. - 1 шт.
- Компоненты для сборки. - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Для сборки понадобится: провод, паяльник, бокорезы.
Порядок сборки
- Соблюдайте следующие требования:
- При установки постоянных резисторов контролируйте их номинал с помощью мультиметра.
- При установки транзисторов и диодов будьте внимательны они имеют полярность.
- При монтаже используйте только неактивный флюс.
- Перед первым включением проверьте монтаж на отсутствие короткого замыкания дорожек.
- При правильном монтаже устройство начинает работать сразу и не требует настройки.
Подготовка к эксплуатации
- ВНИМАНИЕ! Модуль и клеммы находятся под опасным напряжением 220В. Соблюдайте меры безопасности, не касайтесь контактов печатной платы, пока модуль включен в сеть 220В.
- Подключите сетевой шнур к контактам IN.
- Подключите нагрузку к контактам OUT.
- Включите вилку в розетку 220В.
- Проверьте работу вращая регулятор мощности.
- Приятной эксплуатации.
Условия эксплуатации
- Температура -30С до +50С.
- Относительная влажность 20-80% без образования конденсата.
