MP1202

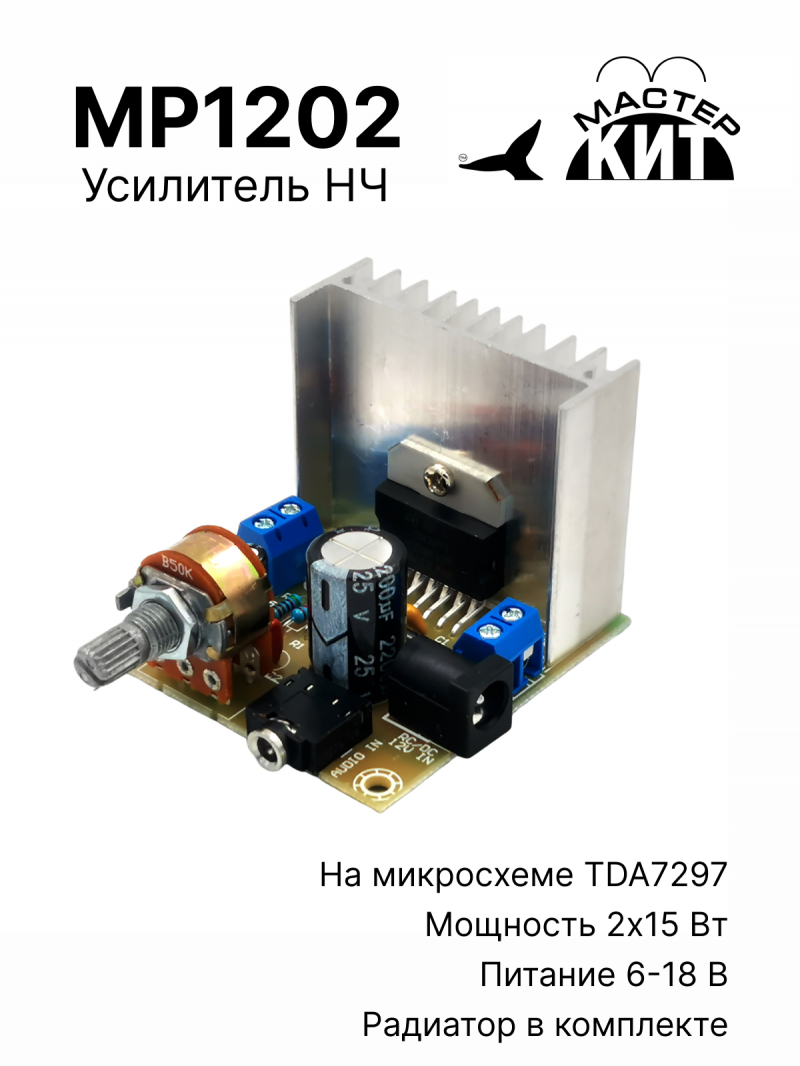

Усилитель НЧ 2х15 Вт, стерео, класс АВ, (TDA7297)
MP1202 простой и надежный усилитель низкой частоты (НЧ) класса АВ. Модуль представляет собой двухканальный стереофонический усилитель звука малых габаритов, изготовленного на основе надежной интегральной микросхемы TDA7297. Данный кристалл отлично зарекомендовал себя временем и всегда гарантирует отличное качество звука. Он превосходно воспроизводит весь спектр звуковых частот (ВЧ, СЧ, НЧ) и обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. В составе усилителя реализованы: регулятор громкости; аудио гнездо jack 3.5 мм; гнездо питания jack 5 мм. Данные составляющие добавляют комфорт при эксплуатации. Также на модуле установлен радиатор охлаждения, что позволит упростить и облегчить дальнейшее применение усилителя. Благодаря широкому диапазону напряжения питания усилитель можно использовать как дома (колонки для компьютера, телевизора, создания своей аудиосистемы), так и в автомобиле!
При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Есть в наличии - 379 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
MP1202 простой и надежный усилитель низкой частоты (НЧ) класса АВ. Модуль представляет собой двухканальный стереофонический усилитель звука малых габаритов, изготовленного на основе надежной интегральной микросхемы TDA7297. Данный кристалл отлично зарекомендовал себя временем и всегда гарантирует отличное качество звука. Он превосходно воспроизводит весь спектр звуковых частот (ВЧ, СЧ, НЧ) и обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. В составе усилителя реализованы: регулятор громкости; аудио гнездо jack 3.5 мм; гнездо питания jack 5 мм. Данные составляющие добавляют комфорт при эксплуатации. Также на модуле установлен радиатор охлаждения, что позволит упростить и облегчить дальнейшее применение усилителя. Благодаря широкому диапазону напряжения питания усилитель можно использовать как дома (колонки для компьютера, телевизора, создания своей аудиосистемы), так и в автомобиле!
При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Технические характеристики
Выходная мощность на канал, Вт | 15 |
Режим работы усилителя | AB |
Конфигурация каналов | стерео |
Напряжение питания однополярное, В | 6...18 |
Сопротивление нагрузки, не менее Ом | 8 |
Ток в режиме покоя, мА | 50 |
Диапазон рабочих температур,°C | -30...60 |
Габариты модуля, мм | 55х51х42 |
Вес, г | 58 |
Вес с упаковкой, г | 84 |
Инструкции
Особенности
- На модуле установлен радиатор
- Широкий диапазон питания от 6 до 18 вольт.
- Возможность работы от переменного напряжения.
- Удобные разъемы для подключения акустических систем и входного сигнала.
- Встроенный регулятор громкости.
- Высокая чувствительность.
Принцип работы
Данный стереоусилитель звука класса AB выполнен на интегральной микросхеме TDA7297. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения качественного выходного музыкального сигнала средней мощности.
Конструкция устройства
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 55х47 мм. Модуль оснащен радиатором для отвода тепла в процессе работы микросхемы.
Дополнительная информация
По техническим характеристикам TDA7297 (которые указаны в datasheet), микросхема является двухканальным усилителем звуковой частоты (класс АВ), по 15 Вт на каждый канал. Для создания схем УНЧ на его основе требуется минимальный набор электронных компонентов. Разработана специально для применения в телевизионной технике и портативных радиоприемниках. Имеет большой диапазон питающих напряжений (от 6 до 18 В), поэтому очень популярна у радиолюбителей при построении усилителей звука своими руками.
Комплект поставки
- Модуль - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Для подключения потребуется: провод, отвертка, бокорезы.
Подготовка к эксплуатации
- Подключите акустику
- Подайте питание 12В на модуль
- Поверните регулятор громкости по часовой стрелке.
- Коснитесь пинцетом контактов линейного входа. В динамиках должен быть слышен слабый фон.
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -30С до 60С
Относительная влажность 20-80% без образования конденсата.
Меры предосторожности
- Не превышайте питание модуля
- Не закорачивайте выходы подключения акустики
- Несоблюдение данных требований может вывести модуль из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Есть 12 вольтный одноканальный усилитель на 30 ватт?
- BM2036 https://masterkit.ru/shop/multimedia/amplifiers-low/1326708
