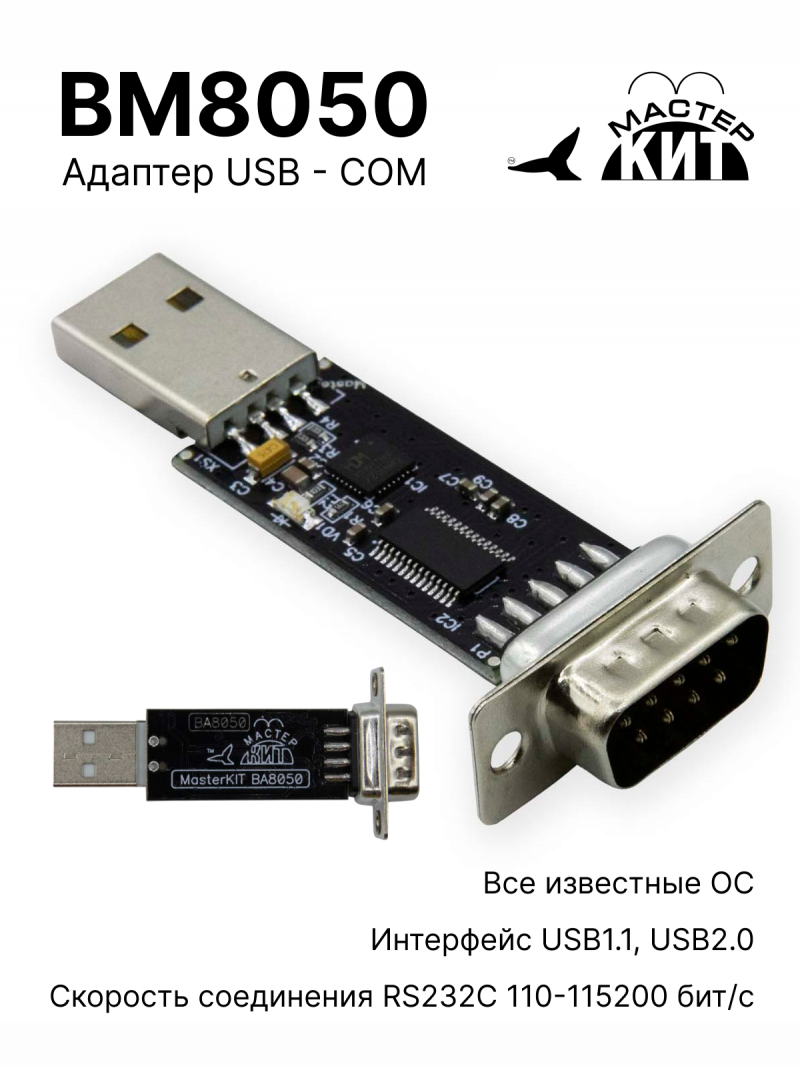

BM8050
Переходник USB – COM (RS232C)

Переходник USB-COM позволяет, пользователям персональных компьютеров и ноутбуков, подключить к USB-порту устройства, работающие от COM-порта (RS232C). Переходник представляет собой полноценный конвертор USB - RS232 и обеспечивает все модемные сигналы: DSR, DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD. т.е. присутствуют все линии COM порта.

Напряжение питание переходника составляет 5В, а ток потребления ничтожно мал, поэтому питание осуществляется от шины порта USB, не нагружая его. Переходник имеет очень простое подключение, которое не требует настройки. Преобразователь интерфейсов USB  RS-232 будет полезен в практических приложениях: для подключения к компьютеру различных устройств, например, набора «Термостат 4-х канальный, микропроцессорный таймер, термостат, часы NM8036»; блока «Термостат 8-ми канальный микропроцессорный таймер, термостат, часы BM8036»; модемов, программаторов и периферийных устройств других производителей.  Данный адаптер USB COM RS232 поддерживает все известные на сегодня ОС.

BM8050 разработан и произведён на высокотехнологичных линиях в России, при сборке которого используются только оригинальные электронные компоненты, поставляемые напрямую от производителей. Устройство построено на базе микросхем Silicon Labs и Texas Instruments.

Исправность адаптера можно проверить согласно описания из инструкции или на странице товара на нашем сайте.

Есть в наличии - 2288 шт.


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


1 590
+ 80 бонусов на счет

Где купить

Переходник USB-COM позволяет, пользователям персональных компьютеров и ноутбуков, подключить к USB-порту устройства, работающие от COM-порта (RS232C). Переходник представляет собой полноценный конвертор USB - RS232 и обеспечивает все модемные сигналы: DSR, DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD. т.е. присутствуют все линии COM порта.

Напряжение питание переходника составляет 5В, а ток потребления ничтожно мал, поэтому питание осуществляется от шины порта USB, не нагружая его. Переходник имеет очень простое подключение, которое не требует настройки. Преобразователь интерфейсов USB  RS-232 будет полезен в практических приложениях: для подключения к компьютеру различных устройств, например, набора «Термостат 4-х канальный, микропроцессорный таймер, термостат, часы NM8036»; блока «Термостат 8-ми канальный микропроцессорный таймер, термостат, часы BM8036»; модемов, программаторов и периферийных устройств других производителей.  Данный адаптер USB COM RS232 поддерживает все известные на сегодня ОС.

BM8050 разработан и произведён на высокотехнологичных линиях в России, при сборке которого используются только оригинальные электронные компоненты, поставляемые напрямую от производителей. Устройство построено на базе микросхем Silicon Labs и Texas Instruments.

Исправность адаптера можно проверить согласно описания из инструкции или на странице товара на нашем сайте.

Технические характеристики

ИнтерфейсUSB1.1, USB2.0
Напряжение питания (В)5
Потребляемый ток, не более (мА)20
Скорость соединения RS232C110-115200 бит/с
Температура эксплуатации (С)-30... 60
Габариты модуля, мм60x30х15
Вес, г9
Вес с упаковкой, г 36


Конструкция устройства

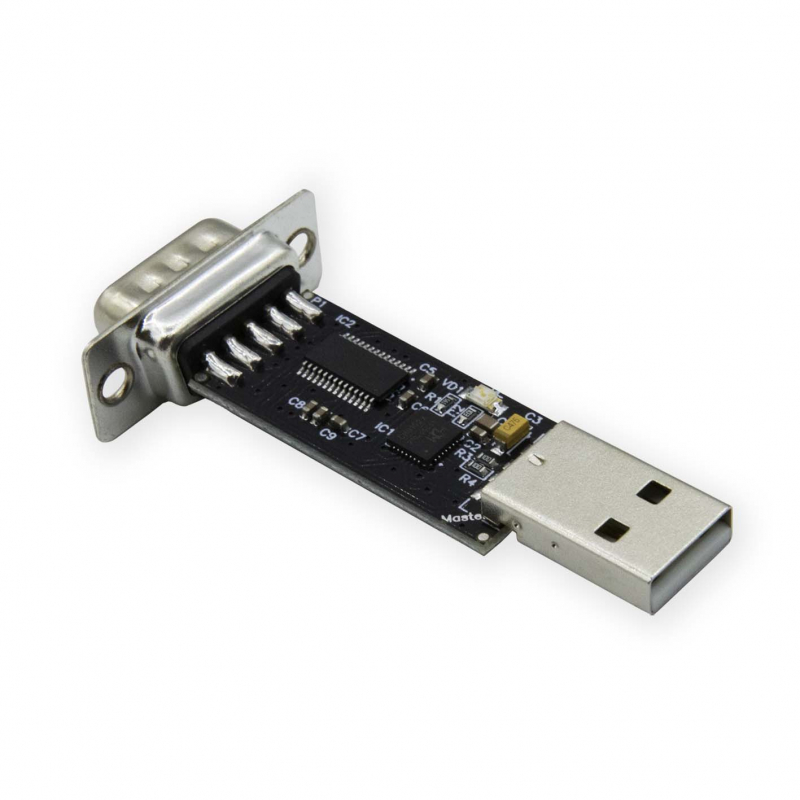

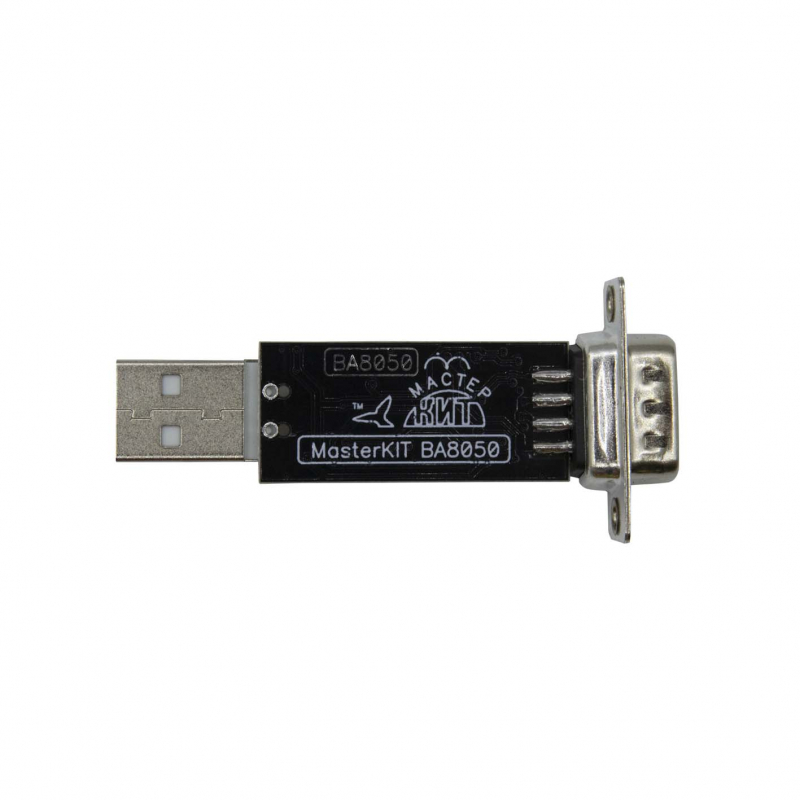

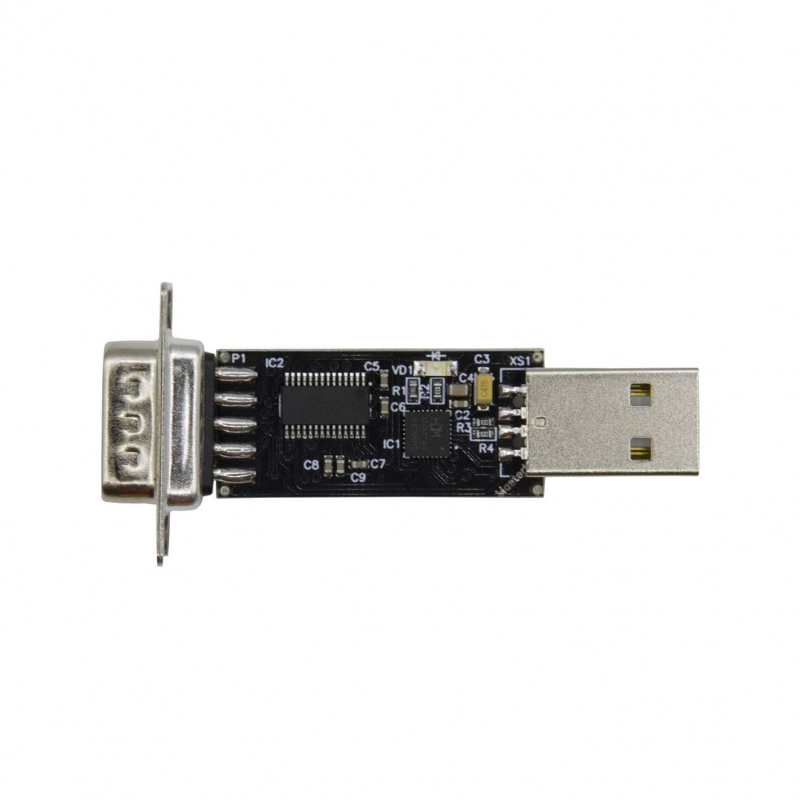

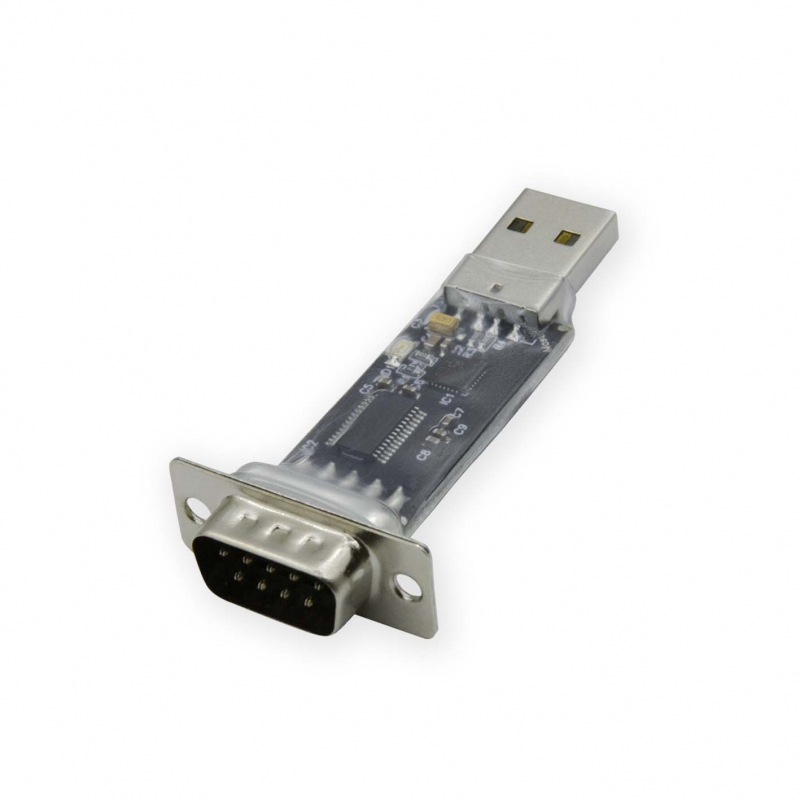

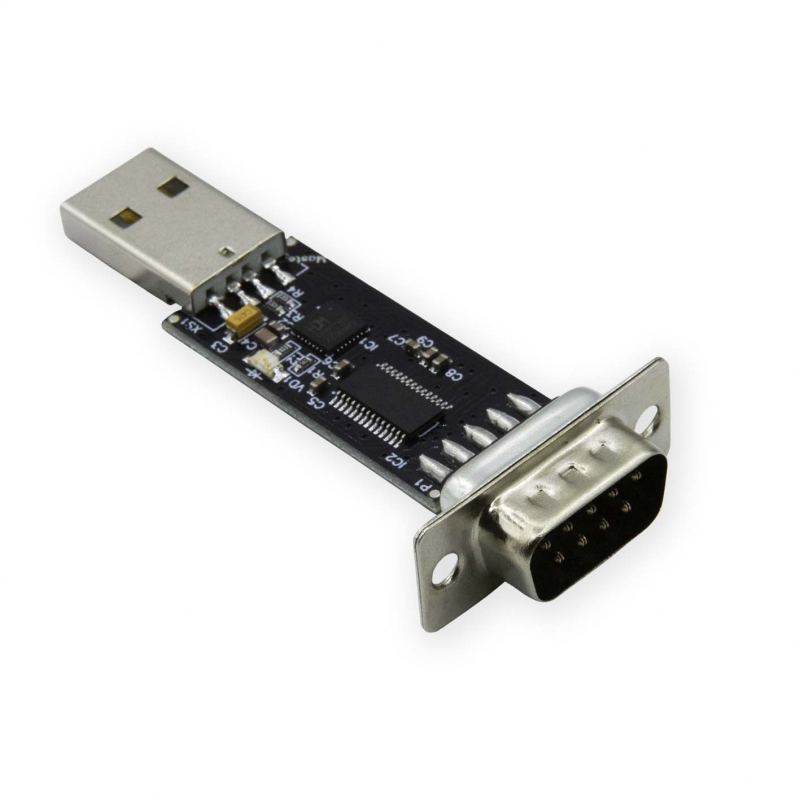

Конструктивно переходник выполнен на двусторонней печатной плате из фольгированного стеклотекстолита, защищенной прозрачной термоусадочной трубкой. USB COM конвертер BM8050 обеспечивает все модемные сигналы: DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD.


Дополнительная информация

Назначение переходника USB - COM

В наши дни компьютеры с COM портом встречаются всё реже и реже, а ноутбуки со встроенными COM портами, наверное, лет десять назад исчезли как класс. На смену этому архаичному интерфейсу пришёл USB. И, хотя, USB интерфейс стал стандартом де-факто и имеет огромную скорость передачи данных и другие положительные моменты, меж тем в радиолюбительской практике старый COM порт со стандартом RS232 свою актуальность не потерял. А дело тут вот в чём, при всей своей архаичности, организовать обмен информацией по протоколу RS232 программным методом не составляет большого труда. Конечно, в некоторых микроконтроллерах есть аппаратная поддержка USB интерфейса, но это уже микроконтроллеры высокого уровня, многоногие и дорогие. Вряд ли их целесообразно применять в простых самоделках. В радиолюбительской практике таким микроконтроллерам сложно придумать место для выполнения простых задач, как и придумать устройства, которые нуждались бы в больших скоростях и объёмах передачи данных. Поэтому протокол RS232 ещё долго будет оставаться востребованным в простых самодельных устройствах. К тому же, есть довольно много устройств, до сих пор использующих COM порт. Отсюда возникает необходимость в COM порте на компьютере. Решить эту проблему вам и поможет BM8050 - адаптер usb rs232 .

Где скачать драйвер?

Самый свежий драйвер всегда можно скачать тут: https://www.silabs.com/

Проверка переходника usb com

  • Соедините контакты BM8050 согласно эскиза
  • Запустите программу HyperTerminal. Если на вашем ПК ее нет, скачайте из раздела Софт.
  • Запустите программу. Выберите COM порт. Оставьте все параметры по умолчанию.
  • При исправном адаптере в появившемся окне, при нажатии клавиш на клавиатуре, должны появляться нажатые буквы.

Подключение нескольких ВМ8050 на одному ПК

Для работы нескольких преобразователей usb rs232 на одном ПК необходимо, чтобы подключаемые к компьютеру ВМ8050 имели разные серийные номера. Их номера нужно изменить с помощью программы переименования серийных номеров CP210xSetIDs.exe.

Скачайте архив программы переименования серийных номеров ВМ8050 из раздела Софт.

Подключите первый конвертер rs232 ВМ8050 к ПК и посмотрите, какой порт Windows выделила для устройства, для чего войдите в Пуск --- Настройка --- Панель Управления --- Система --- Оборудование --- Диспетчер Устройств --- Порты (СОМ и LPT) --- Silicon Labs CP210x USB to UART Bridge (СОМ4). - Нажмите кнопку "Update Device List" в программе переименования серийных номеров "CP210xSetIDs.exe".

При этом в ВЕРХНЕМ окне "Serial Number" появится серийный номер подключенного устройства, а в СРЕДНЕМ (длинном) поле "Serial Number" число "0000".

Измените значение "0000" на "0001" и нажмите кнопку "Program Device".

Подключите второй адаптер usb rs232 ВМ8050 к ПК и посмотрите, какой порт Windows выделила для устройства, для чего войдите в Пуск --- Настройка --- Панель Управления --- Система --- Оборудование --- Диспетчер Устройств --- Порты - Нажмите кнопку "Update Device List" в программе переименования серийных номеров "CP210xSetIDs.exe". При этом в ВЕРХНЕМ окне "Serial Number" появится серийный номер подключенного устройства, а в СРЕДНЕМ (длинном) поле "Serial Number" число "0000".

Выберите ВЕРХНЕМ окне "Serial Number" то устройство, которое в СРЕДНЕМ (длинном) поле "Serial Number" имеет число "0000".

Измените значение "0000" на "0002" и нажмите кнопку "Program Device".

Закройте программу переименования серийных номеров "CP210xSetIDs.exe", для чего нажмите справа внизу кнопку "Close".

Теперь при подключении нескольких адаптеров операционная система видит несколько СОМ-устройств.


Схемы

Эскиз подключения для проверки - BM8050 - Переходник USB – COM (RS232C)

Эскиз подключения для проверки


Комплект поставки

  • Блок переходника в сборе - 1 шт.
  • Инструкция - 1 шт.

Меры предосторожности

  • Внимание! Устройство рассчитано на напряжение питания 5В, поэтому перед эксплуатацией с интерфейсом 3.0 нужно убедиться, что он не имеет автоматического переключения питания на 9 или 12В. В противном случае устройство может выйти из строя.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.


Вопросы и ответы

  • Здравствуйте ! Я начинающий радиолюбитель - хочу приобрести BM8050 Переходник USB–COM (RS232C). Он мне необходим для передачи данных - хочу освоить цифровые виды связи BPSK 31 и RTTY. В наличии имеется радиостанция, ноутбук HP 635 - WINDOWS 7 и шнур для соединения радиостанции с компьютером. Поясните пожалуйста, данный Переходник USB–COM (RS232C) BM8050 - это готовое изделие ( в смысле подключил и начал работать ) или его необходимо еще прошить под необходимую мне функцию ? Так же прошу уточнить - необходим ли для него драйвер и где его можно найти.
    • Устройство готово к работе сразу после приобретения. Драйвера можно скачать на этой странице, подзаголовок Софт.
