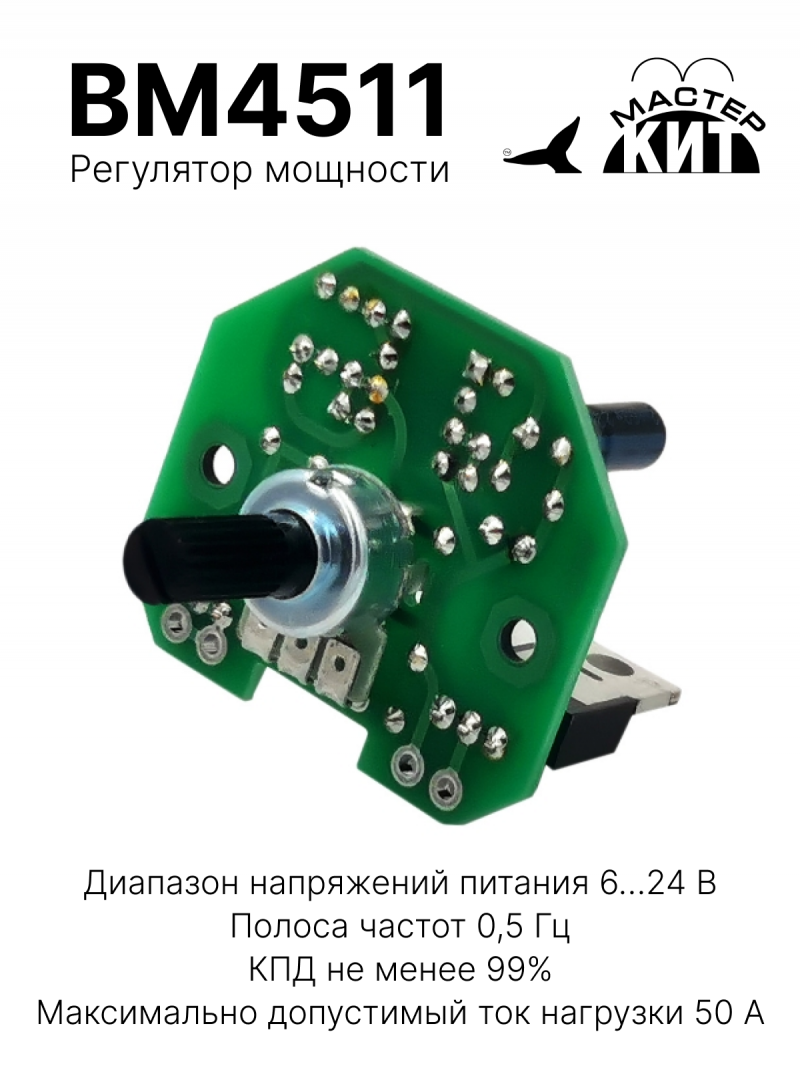

BM4511
ШИМ регулятор мощности 50А, 6-30В
Простое решение для вашей задачи!
ШИМ регулятор BM4511 (аналог - набор для пайки NM4511) предназначен предназначен для плавной регулировки мощности нагрузки, например: яркости ламп накаливания, светодиодных лент, нагревателей, яркости дневных ходовых огней. Например, используя мощные лампы в качестве софитов во время видеосъемок, регулятор яркости ламп накаливания позволит установить необходимую освещенность. Повышенная частота регулирования полностью исключает мерцание видеозаписи и значительно снижает утомляемость глаз. Регулируя яркость переносной автомобильной лампы, можно установить необходимую освещенность во время ремонта или отдыха и уменьшить разряд аккумулятора. Будет незаменим для регулировки оборотов двигателя печки автомобиля, а также в качестве регулятора мощности различных нагревателей, работающих от напряжения постоянного тока, например, подогревателей автомобильных сидений. Можно использовать для регулировки частоты вращения коллекторных электродвигателей, например, как регулятор скорости надувной лодки с электромотором и т.п. Регулятор построен на базе мощного полевого силового ключа IRF2204 с большим рабочим током и имеет простое подключение. Для удобства на плате установлены клеммы под отвертку, что упрощает как монтаж, так и обслуживание данного регулятора мощности.
Регулировка частоты ШИМ управления позволит максимально, а в некоторых случаях полностью убрать гул обмоток двигателя, в свою очередь встроенная защита ограничит превышение рабочего тока. Для этого на плате модуля присутствуют контакты переключения рабочего напряжение и частоты ШИМ генератора.
Преимуществом данного ШИМ регулятора перед линейными, является высокий КПД - больше 90%. Это позволяет уменьшить выделение тепла силовым ключом, что приводит к уменьшению площади радиатора охлаждения, соответственно и его габаритам. Также, на плате предусмотрено место для установки дополнительного силового ключа. Это позволит увеличить рабочую мощность модуля и уменьшить габариты радиатора охлаждения. Тем не менее, при токе более 5А необходима установка радиатора. В некоторых случаях требуется усиление токоведущих дорожек. Включение пониженного рабочего напряжение 6-9В производится перемычкой J1. Диапазон рабочих частот 300-5000 Гц или 5000-10000Гц задается перемычкой J2.
Благодаря отсутствию в схеме микроконтроллера, модуль надежно работает в системах нагруженных промышленной автоматикой и в цепях с высоким уровнем помех.
Есть в наличии - 1954 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
ШИМ регулятор BM4511 (аналог - набор для пайки NM4511) предназначен предназначен для плавной регулировки мощности нагрузки, например: яркости ламп накаливания, светодиодных лент, нагревателей, яркости дневных ходовых огней. Например, используя мощные лампы в качестве софитов во время видеосъемок, регулятор яркости ламп накаливания позволит установить необходимую освещенность. Повышенная частота регулирования полностью исключает мерцание видеозаписи и значительно снижает утомляемость глаз. Регулируя яркость переносной автомобильной лампы, можно установить необходимую освещенность во время ремонта или отдыха и уменьшить разряд аккумулятора. Будет незаменим для регулировки оборотов двигателя печки автомобиля, а также в качестве регулятора мощности различных нагревателей, работающих от напряжения постоянного тока, например, подогревателей автомобильных сидений. Можно использовать для регулировки частоты вращения коллекторных электродвигателей, например, как регулятор скорости надувной лодки с электромотором и т.п. Регулятор построен на базе мощного полевого силового ключа IRF2204 с большим рабочим током и имеет простое подключение. Для удобства на плате установлены клеммы под отвертку, что упрощает как монтаж, так и обслуживание данного регулятора мощности.
Регулировка частоты ШИМ управления позволит максимально, а в некоторых случаях полностью убрать гул обмоток двигателя, в свою очередь встроенная защита ограничит превышение рабочего тока. Для этого на плате модуля присутствуют контакты переключения рабочего напряжение и частоты ШИМ генератора.
Преимуществом данного ШИМ регулятора перед линейными, является высокий КПД - больше 90%. Это позволяет уменьшить выделение тепла силовым ключом, что приводит к уменьшению площади радиатора охлаждения, соответственно и его габаритам. Также, на плате предусмотрено место для установки дополнительного силового ключа. Это позволит увеличить рабочую мощность модуля и уменьшить габариты радиатора охлаждения. Тем не менее, при токе более 5А необходима установка радиатора. В некоторых случаях требуется усиление токоведущих дорожек. Включение пониженного рабочего напряжение 6-9В производится перемычкой J1. Диапазон рабочих частот 300-5000 Гц или 5000-10000Гц задается перемычкой J2.
Благодаря отсутствию в схеме микроконтроллера, модуль надежно работает в системах нагруженных промышленной автоматикой и в цепях с высоким уровнем помех.
Технические характеристики
| Диапазон напряжений питания (B) | 6…24 |
| Полоса частот (Гц) | 0,5 |
| КПД, не менее (%) | 99 |
| Тип питания | постоянный |
| Потребляемый ток, не более (мА) | 5 |
| Количество входов (шт) | 1 |
| Количество выходов (шт) | 1 |
| Максимально допустимый ток нагрузки (А) | 50 |
| Диапазон регулировки (%) | 0…100 |
| Рекомендованная температура эксплуатации (°С) | -30... 60 |
| Длина, мм | 40 |
| Ширина, мм | 30 |
| Высота, мм | 30 |
| Вес, г | 12 |
| Вес с упаковкой, г | 41 |
Особенности
- Компактный размер
- Широкий диапазон рабочего напряжения 6-24В
- Высокий КПД
Принцип работы
Устройство выполнено на основе широтно-импульсного регулятора.
Конструкция устройства
Задающий генератор, выполненный на одном из операционных усилителей, обеспечивает независимость рабочей частоты от напряжения питания и длительности выходного импульса. В качестве выходного силового ключа использован полевой транзистор (VT1). Малое сопротивление открытого канала транзистора (RDS(ON) = 0,008 Ом) позволяет использовать транзистор без радиатора при коммутации тока до 10...12 А (при мощности нагрузки до 100...150 Вт). Нагрузка и источник питающего напряжения подключаются к блоку путём соединения (пайки) соответствующих проводов.
Дополнительная информация
Если в качестве нагрузки применяется двигатель, желательно доработать схему:
- во избежание свиста обмотки двигателя желательно увеличить частоту ШИМ регулятора до 22 кГц, для чего надо заменить номиналы конденсаторов С2 и С4 на 2,2нФ и 22нФ соответственно;
- во избежание перегрева ключевого транзистора из-за импульсов обратного тока в двигателе желательно поставить параллельно двигателю диод Шоттки на соответствующий ток, например STPS1045D с рабочим током 10А , катодом к выводу "+" схемы.
Если нет возможности заниматься модернизацией, то обратите внимание на более совершенную модель MP4511.
Мощность указана исходя из параметров силового элемента.
При токе более 5А необходима установка радиатора, а также необходимо усилить дорожки медным проводом, а также необходима установка радиатора
Статьи
Комплект поставки
- Модуль - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Для подключения понадобится: провод, паяльник, бокорезы.
Подготовка к эксплуатации
- Подключите лампу накаливания, напряжением 12В.
- Подайте питание 12В.
- Вращайте переменный резистор. При вращении должна меняться яркость свечения лампы.
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -30С до +50С. Относительная влажность 20-80% без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- Не превышайте максимально допустимую мощность нагрузки.
- Не путайте полярность подключения питания модуля.
- Не соблюдение данных требований может привести к выходу устройства из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Внимание!
- При токе более 5А необходима установка радиатора, а также необходимо усилить дорожки медным проводом (сечение провода подбирается в зависимости от силы тока). При максимальном токе 50А площадь радиатора должна составлять не менее 600 см2.
Вопросы и ответы
- Здравствуйте. Подскажите,подойдет данный регулятор для плавного запуска вентилятора на 110вт от блока питания от компьютера? на прямую не запускается
- Должен подойти.
- Добрый день! хочу приобрести сей товар для установки в цепь питания дальнего света фар своего авто (делаю ДХО). имеется такие 2 вопроса:
1) выдержит ли данный прибор нагрузку в 110Вт
2) куда устанавливать радиатор охлаждения и каких размеров?
- Выдержит. Радиатор необходимо устанавливать на силовой ключ VT1. Можете рассмотреть альтернативу http://masterkit.ru/shop/battery/power-controllers/1919421
- здравствуйте,есть ли возможность доработать данный прибор в качестве контролера ДХО для автоматического включения дальнего света фар в полнакала.
- Смотрите MP4511 http://masterkit.ru/zip/mp4511_dxo.jpg
- можно применить BM4511 для изменения числа оборотов на двигателе ДВ-1К постоянного тока 27 v , 30a , 300vt.
- Можно.
- Добрый день.
Какие у Вас условия оплаты и доставки?
Мне надо ВМ4511 - 6шт
- Оформляете заказ на сайте, выбираете способ оплаты и доставки, стоимость доставки, в зависимости от способа, рассчитывается атоматически..
- Здравствуйте. Использую BM4511 регулятор для оборотов двигателя и сейчас мне нужно еще 10 штук. Но есть проблема: на низких оборотах двигатель не трогается с места, пищит и греется. На средних и высоких оборотах все нормально. В чем может быть проблема? Двигатель питается от аккума 16v 20a.
- Проблема в особенностях обмоток двигателя. Попробуйте увеличить частоту работы модуля. Для этого замените конденсаторы С2 и С4, на номиналы 2,2нФ и 22нФ соответственно. И не забудьте установить радиатор на силовой элемент BM4511.
