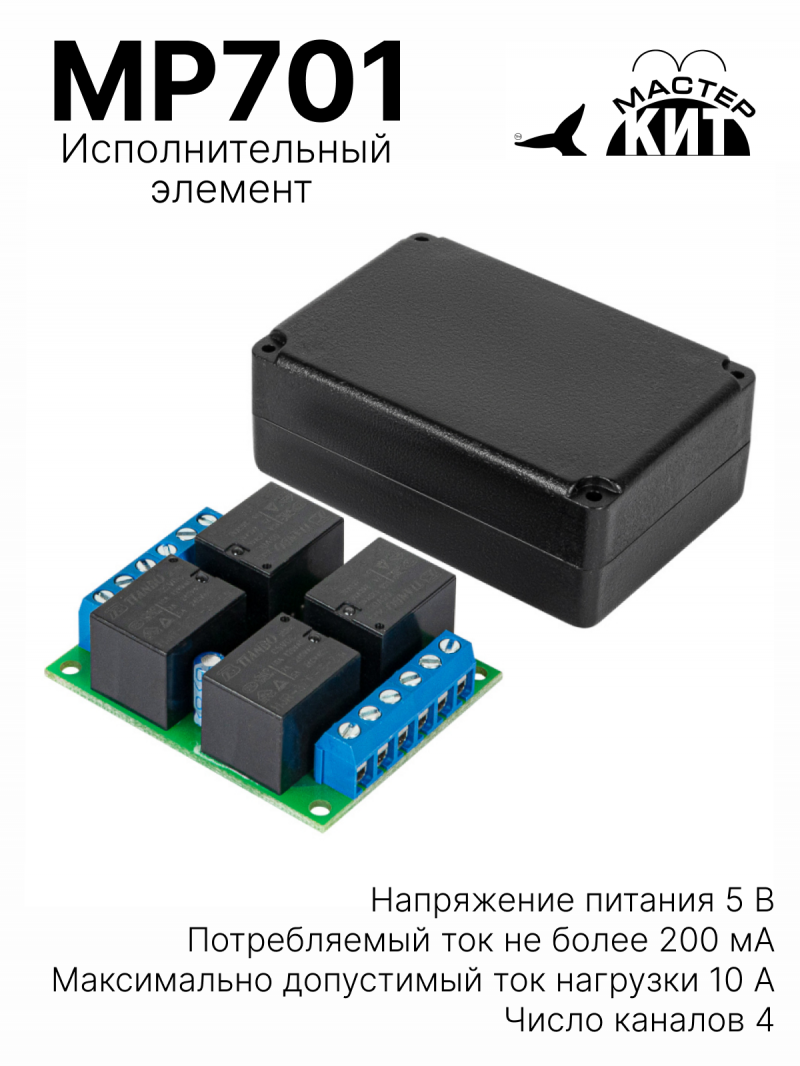

MP701
Исполнительный элемент 5В (4 реле по 2 кВт, 10А)

Простое решение для вашей задачи!

Исполнительный элемент MP701 представляет собой силовой блок коммутации с электромагнитными реле 220В 10А и предназначен для обеспечения управления силовыми электроприборами от слаботочных выходов различных датчиков. Блок реле позволяет управлять нагрузкой с помощью блока СМС-управления BM8039D, таймера MP8037time, MP8036 и других управляющих устройств. Имеет 4 канала управления (4 реле) и обеспечивает гальваническую развязку между датчиками и электроприборами. Силовое реле управляется подачей сигнала 1.5…5В, поступающим от блока управления. Силовое реле будет полезно для проектов на базе микроконтроллера или плат Arduino и Raspberry PI. Подойдет для создания систем Умный дом, для использования в системах автоматики. При желании силовой блок может быть размещен в корпусе, который входит в комплект поставки. Однако доработать его (сделать отверстия и вырезы) пользователь должен самостоятельно.

Есть в наличии


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


860
+ 43 бонусов на счет

в корзине 0 шт.


Комплектом дешевле


Исполнительный элемент MP701 представляет собой силовой блок коммутации с электромагнитными реле 220В 10А и предназначен для обеспечения управления силовыми электроприборами от слаботочных выходов различных датчиков. Блок реле позволяет управлять нагрузкой с помощью блока СМС-управления BM8039D, таймера MP8037time, MP8036 и других управляющих устройств. Имеет 4 канала управления (4 реле) и обеспечивает гальваническую развязку между датчиками и электроприборами. Силовое реле управляется подачей сигнала 1.5…5В, поступающим от блока управления. Силовое реле будет полезно для проектов на базе микроконтроллера или плат Arduino и Raspberry PI. Подойдет для создания систем Умный дом, для использования в системах автоматики. При желании силовой блок может быть размещен в корпусе, который входит в комплект поставки. Однако доработать его (сделать отверстия и вырезы) пользователь должен самостоятельно.

Технические характеристики

Напряжение питания, В 5
Управляющее напряжение, В 1.5…5В
Напряжение коммутации до, В 250
Тип питания постоянный
Потребляемый ток не более, мА 200
Максимально допустимый ток нагрузки, А 10
Число каналов 4
Рекомендованная температура эксплуатации, °С -30... 60
Размер печатной платы, мм 45х55
Размеры корпуса, мм 55х50х28
Вес без упаковки, г 74
Вес с упаковкой, г 104

Инструкции


Особенности

  • Устройство поставляется с корпусом.
  • Возможность управления индуктивной нагрузкой.

Комплект поставки

  • Модуль MP701 - 1 шт.
  • Корпус - 1 шт.
  • Инструкция - 1 шт.

Подготовка к эксплуатации

  • Проверка:
  • Подайте напряжение питания 5В на контакты G и “+”, а также управляющие сигналы контакты 1,2,3,4) подаются на разъём в центре печатной платы.
  • Подайте плюс питание, через токоограничивающий резистор номиналом 10 кОм, на контакты 1, 2, 3, 4. При этом вы должны слышать щелчки. так работают реле.
  • Проверка завершена. Приятной эксплуатации.

Условия эксплуатации

  • Температура -30С до +50С.
  • Относительная влажность 20-80% без образования конденсата.

Меры предосторожности

  • Не превышайте максимально допустимое напряжение питания модуля.
  • Не путайте полярность питания модуля.
  • Не превышайте максимально допустимую мощность нагрузки.
  • Не соблюдение данных требований приведет к выходу устройства из строя.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • в документации на блок реле: напряжение коммутации: до 250В Ток коммутации канала: до 3А (ограничено толщиной меди печатной платы) Как получается: 2 кВт, 10А на канал ? ток коммутации это и есть ток нагрузки. Или не так ?
    • Реле модуля может коммутировать ток до 10А. Если необходимо коммутировать ток более 3А необходимо усилить дорожки модуля, от клемм до контактов реле, медным одножильным проводом диаметром 1-2 мм.
