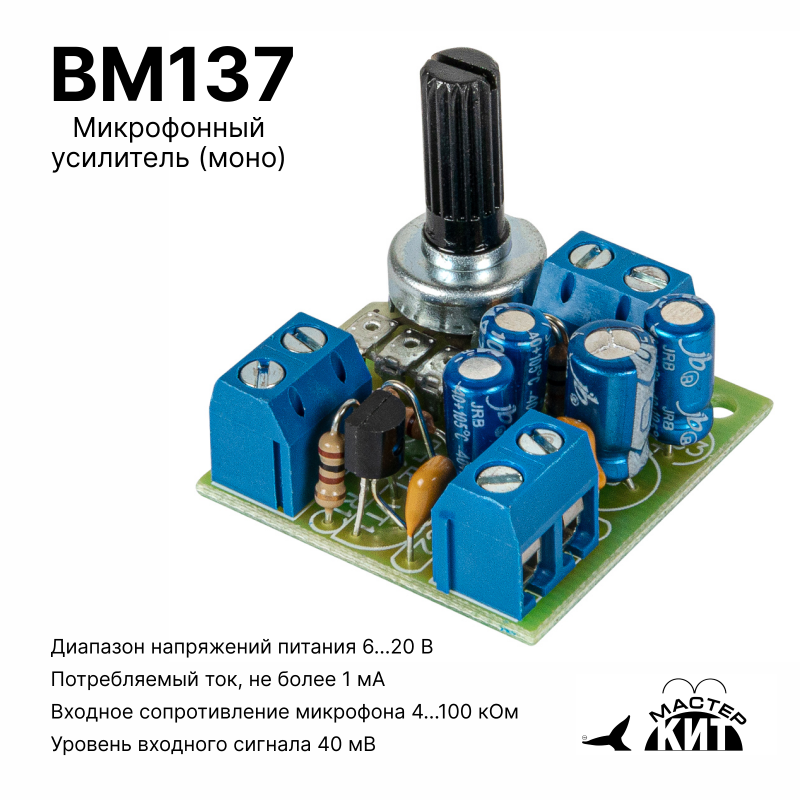

BM137
Микрофонный усилитель (моно)

Технические характеристики

Инструкции

• Инструкция

Дополнительная информация

Покупать качественный микрофон — весьма затратная мысль. Куда дешевле и интереснее сделать своими руками предусилитель для микрофона, который вытянет максимум из вашего устройства.

Как сделать микрофонный усилитель?

Прежде чем делать усилитель для сигнала получаемого от микрофона нужно понять - С каким микрофоном мы будем иметь дело?

Микрофоны бывают весьма экзотическими и их действие основывается на разных принципах изменения электрических параметров в зависимости от получаемого звукового сигнала.

Микрофоны могут быть пассивными - не генерирующими электросигналы самостоятельно, активными - те у которых под воздействием звука вырабатывается ток или напряжение, могут быть совмещенными и сложными, - такими, к примеру, как современные электретные микрофоны сочетающие в себе и свойства конденсаторного микрофона и свойства угольного за счет применения небольшой электретной мембраны совмещенной с полевым транзистором.

Так, старые магнитоиндукционные микрофоны нельзя подключить к современным высокоомным усилителям напрямую и требуется нечто вроде переходника - предварительного усилителя способного преобразовать сигнал микрофона в удобный для входа усилителя.

Простейший микрофонный усилитель для современных электретных микрофонов строится как делитель напряжения - последовательное соединение микрофона и резистора (для большинства моделей микрофона это 10 килоом). Такая схема обеспечивает фантомным питанием полевой транзистор на затворе которого происходит изменение потенциала (заряда) при колебаниях электретной мембраны.

Результат работы такого пассивного (он все таки активный из за транзистора) усилителя это изменяющийся электрический сигнал в точке соединения микрофона и резистора.
Этот переменный сигнал через разделительный конденсатор можно подавать на высокоомные входы современных усилителей.

Этот микрофонный усилитель по своей сути является Усилителем класса А с отрицательной обратной связью образованной резистором в эмиттерной цепи. Точкой выхода сигнала является эмиттер транзистора с которого через разделительный конденсатор сигнал передается на следующий каскад или динамическую головку.
На входе этого усилителя размещен делитель напряжения образованный микрофоном (электретным) и резистором 10 килоом для питания 5 - 12 вольт.
Сигнал переменного напряжения через разделительный межкаскадный конденсатор подается на базу транзистора со смещением организованным с помощью резистора в коллекторной цепи.

За счет звуковых колебаний изменяется напряжение в точке делителя между микрофоном и резистором, эти колебания напряжения и усиливаются усилительным каскадом.

Схема с обратной связью в цепи коллектора

Эта схема аналогична предыдущей, но в ней нагрузкой транзистора является сопротивление в 1 килоом стоящее в коллекторной цепи. Эта классическая схема дополнена обратной связью с точки выхода на базу транзистора через сопротивление 500 килоом.

Схемы

Схема принципиальная

Техническое обслуживание

• Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

• Здравствуйте. Скажите, BM 137 подойдёт для электретного микрофона с активным усилителем МКУ-2П? Спасибо
  • Подойдет. Только необходимо будет подать питание на микрофон, через резистор номиналом 4-7 кОм.
• Здравствуйте. Есть микрофон динамический LG jhc-1 импеданс 600 ом ... подойдет лик нему данный усилитель для усиления и передачи сигнала на ноутбук ?( в микр. или лин.вх. звуковой карты).
  • Подойдет
• Здравствуйте! Подойдёт ли данный усилитель для подключения динамического микрофона Shure SM63 с выходным сопротивлением 150 Ом (реальное 298 Ом) к обычной компьютерной аудиокарте для оцифровки звука? Будет ли нормальный уровень звука? Если подключаю этот микрофон напрямую к компьютеру, то уровень очень низкий.
  • Рекомендую использовать BM2051 https://masterkit.ru/?1317551
• Здравствуйте. При подключение этого усилителя к блоку питания 12V 1,5A потек конденсатор С5, тот что на 22мкФ 63В. Подключал правильно. В чем проблема? Спасибо.
  • Если все сделали правильно, значит брак компонентов. Замените конденсатор на новый. Если уверены что это брак, сдавайте на экспертизу по месту приобретения.
• Здравствуйте, на вашем форуме, в теме про этот усилитель нашел информацию, что какая-то из представленных схем не верна, я так и не разобрался в схеме. Не могли бы вы скинуть правильный вариант. При подключение микрофона вообще не работает. Когда подключаю вместо микрофона наушники, и включаю звук, в наушниках он слышен, но тише чем без схемы. Регулировка громкости работает. Но звук одинаков что при подключенном питании, что без него.
  • Установите перемычку в место постоянного резистора R1.
