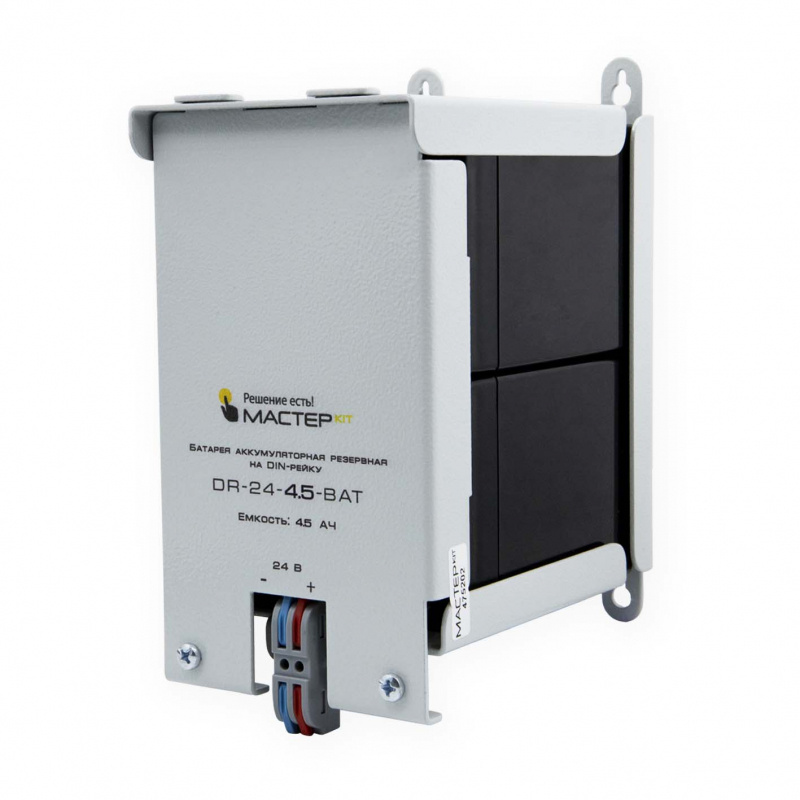

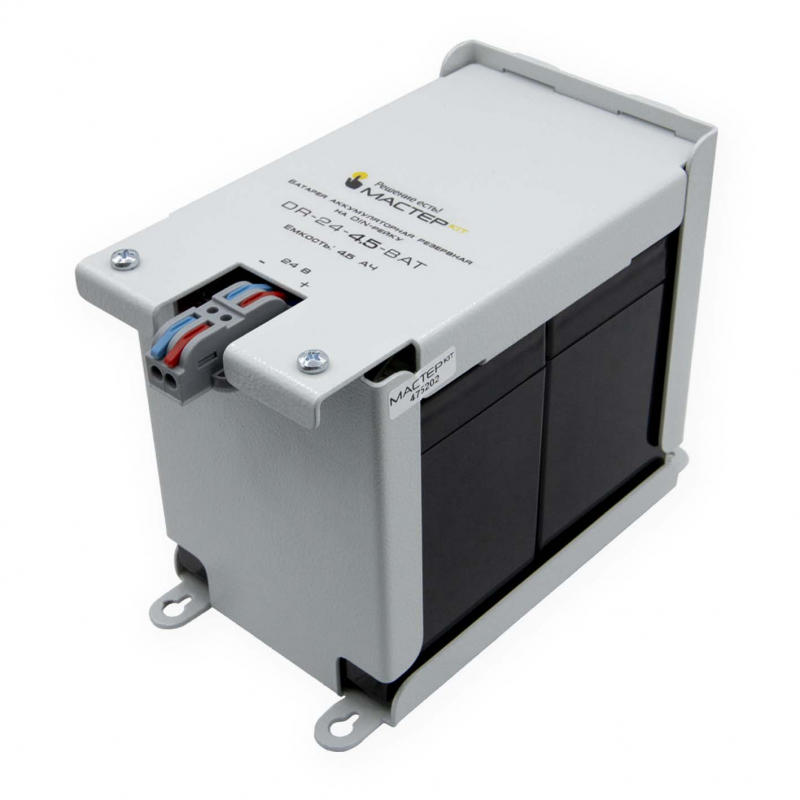

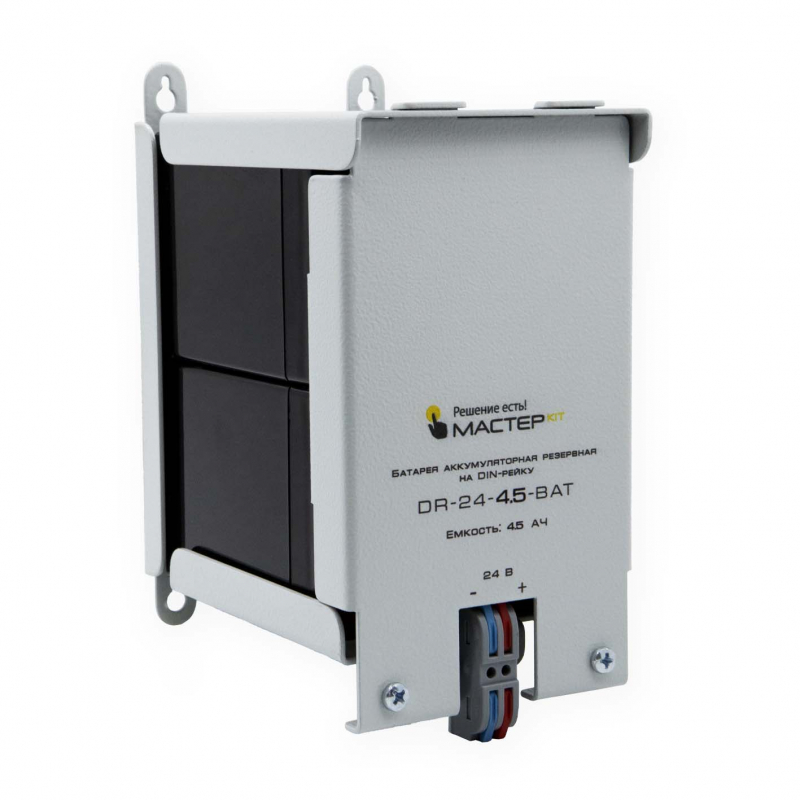

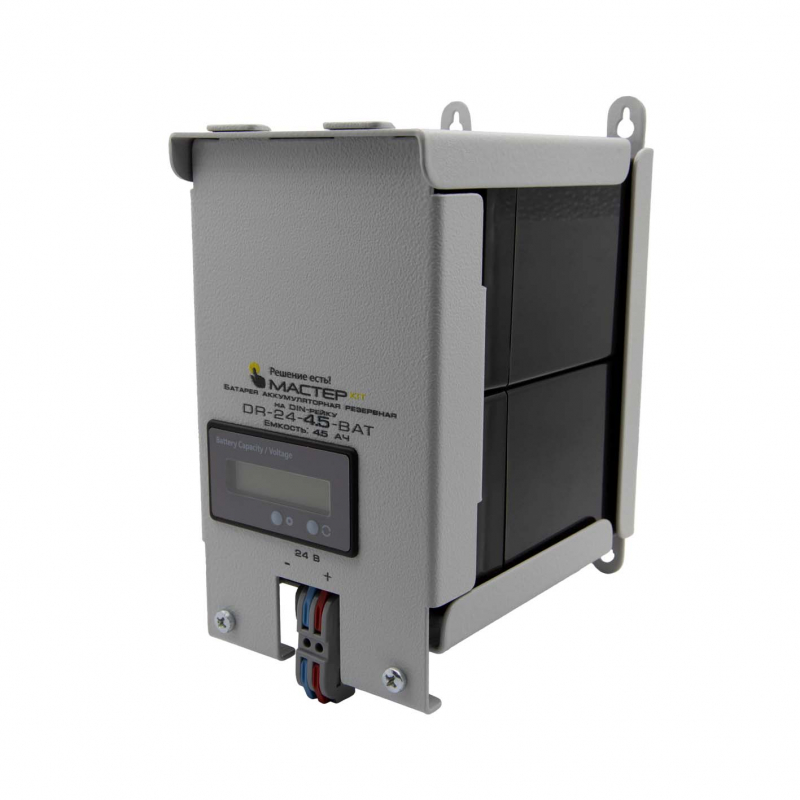

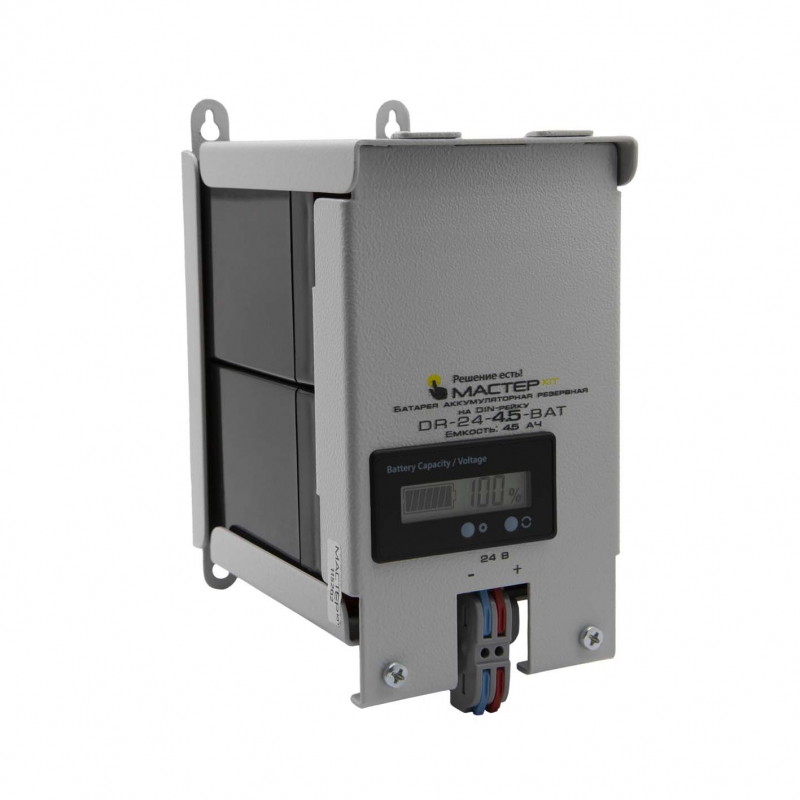

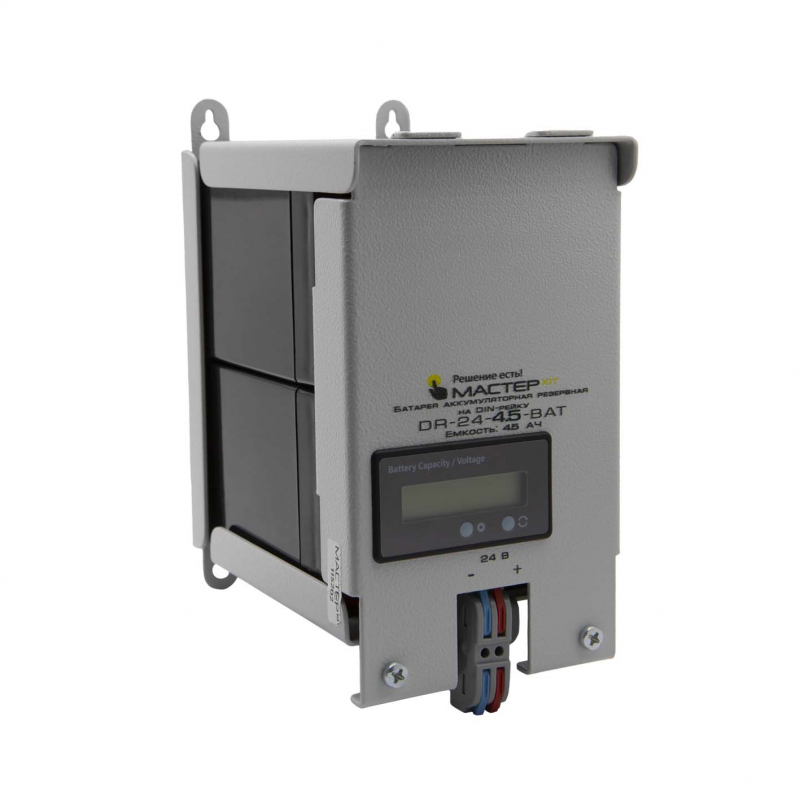

DR-24-4.5-BAT
Батарея на DIN-рейку 24В, 4.5 Ач
Всегда в тонусе!

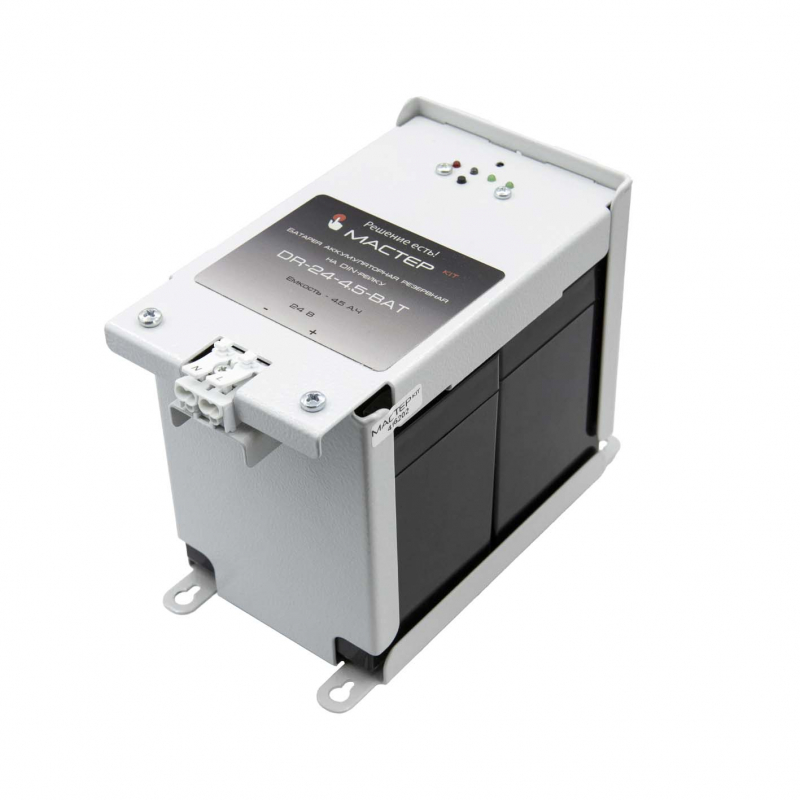

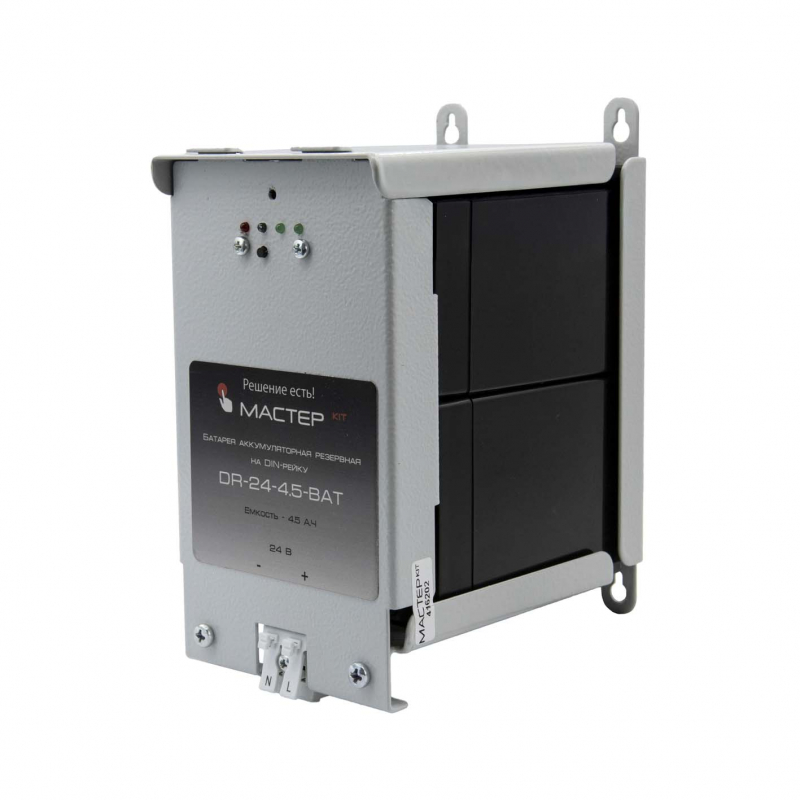

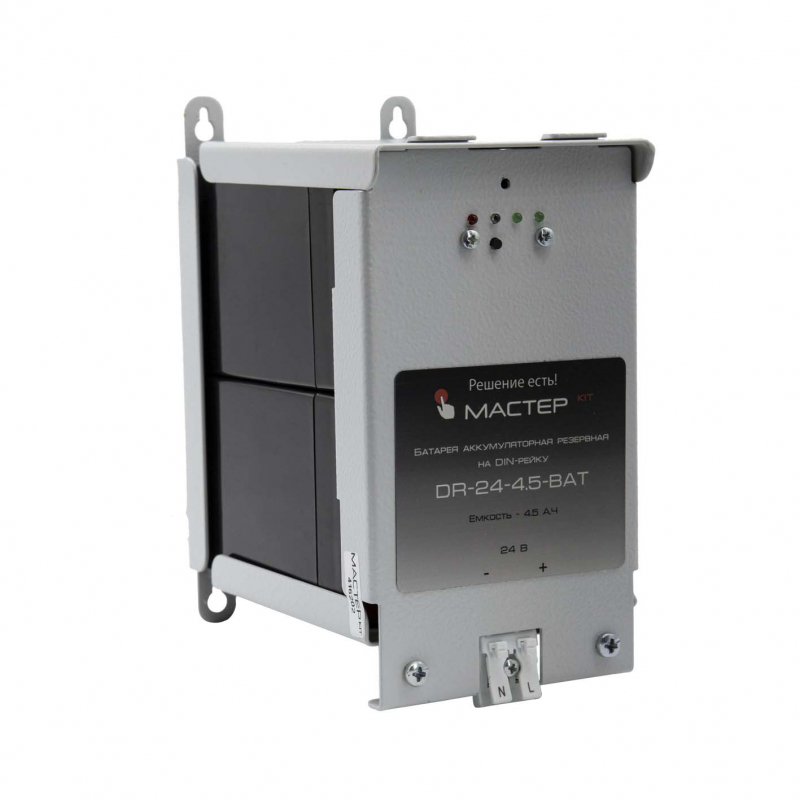

DR-24-4.5-BAT представляет собой резервную батарею (энергоаккумулятор) напряжением 24В c максимальным рабочим током 4.5А.
Основная задача - обеспечить резервное питание системы, когда сетевой источник питания недоступен. Батарея является дополнительным источником энергии в системах бесперебойного питания. Возможно применение как аналог аккумуляторных модулей UPS-BAT/PB/24DC/4AH, QUINT-BAT/24DC/ 3.4AH компании Phoenix. Резервный источник питания состоит из двух последовательно соединенных аккумуляторных батарей, защитного предохранителя и имеет металлический корпус с установленной клеммной колодкой для подключения внешних устройств. Батарея смонтирована в металлическом корпусе и может крепиться на DIN-рейку, а также на любую плоскую поверхность с помощью винтов.
Аккумуляторный модуль с технологией AGM, обеспечивает максимальное время автономной работы и будет незаменим в системе домашней автоматики (полив, отопление, резервное освещение), промышленной автоматики (СКУД, АСУТП), в охранно-пожарных комплексах , в СКУД и т.п. В своем составе резервная батарея содержит два высокотехнологичных аккумулятора включенных последовательно. Благодаря такому включению резервная батарея выдает напряжение 24В. Использование серии DR-24-xx-BAT совместно с источником питания с совмещенной функцией заряда и контроля, позволяет получить надежную систему резервирования для промышленного применения, взамен дорогостоящих решений (в т.ч. Phoenixcontact)

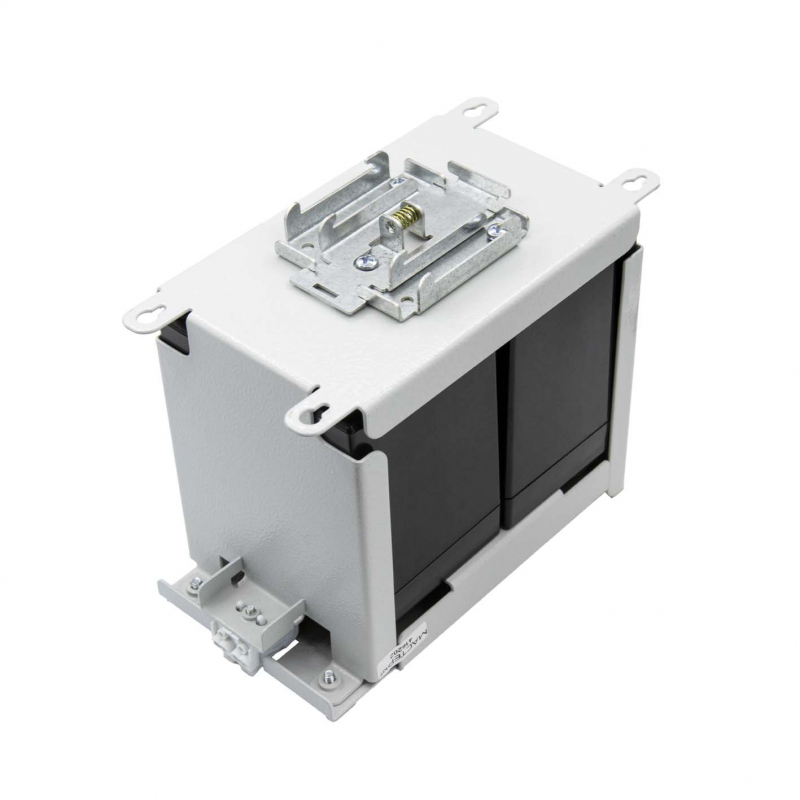

Предустановленный крепеж позволяет монтировать энергоаккумулятор внутри шкафа на DIN-рейку. Применение в конструкции пружинных клемм, позволяет произвести удобный монтаж и подключение резервной батареи в систему энергообеспечения.
Аккумуляторы не требуют обслуживания, и имеют широкий диапазон рабочей температуры от -15С до +50С. Если вам требуется питание 12В, аккумуляторы можно скоммутировать в схему параллельного или раздельного подключения. Благодаря этому, вы получите резервный источник питания напряжением 12В с максимальным током 8А, или два отдельных источника питания напряжением 12В и максимальным током до 4.5А. Если требуется использовать аккумулятор с обычным источником питания, то достаточно будет использовать встречную диодную сборку, например, MBR2045 и ей подобную, или отдельные два диода с рабочим током 10-20А, включенных в схему с общим катодом.
Благодаря применению диодов, а не реле, переключение питания происходит мгновенно, без провалов, что обеспечивает высокое качество и надежность резервного питания. Если сетевой источник питания, при питании системы контроля, будет иметь запас по мощности, то используя лампу накаливания, например, напряжением 24В и мощностью 5Вт, в схему можно добавить режим компенсационного заряда. Таким образом, не нужно время от времени производить подзарядку батареи, и она всегда будет в боевом режиме. Схему подключения к сетевому источнику питания можно увидеть на фото в карточке товара.
Резервные акб от Мастер Кит , разработанные и сделанные в России станут отличной заменой резервным энергоаккумуляторам UPS-BAT/PB/24DC/4AH, QUINT-BAT/24DC/ 3.4AH от немецкого производителя Phoenix
Есть в наличии - 515 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
DR-24-4.5-BAT представляет собой резервную батарею (энергоаккумулятор) напряжением 24В c максимальным рабочим током 4.5А.
Основная задача - обеспечить резервное питание системы, когда сетевой источник питания недоступен. Батарея является дополнительным источником энергии в системах бесперебойного питания. Возможно применение как аналог аккумуляторных модулей UPS-BAT/PB/24DC/4AH, QUINT-BAT/24DC/ 3.4AH компании Phoenix. Резервный источник питания состоит из двух последовательно соединенных аккумуляторных батарей, защитного предохранителя и имеет металлический корпус с установленной клеммной колодкой для подключения внешних устройств. Батарея смонтирована в металлическом корпусе и может крепиться на DIN-рейку, а также на любую плоскую поверхность с помощью винтов.
Аккумуляторный модуль с технологией AGM, обеспечивает максимальное время автономной работы и будет незаменим в системе домашней автоматики (полив, отопление, резервное освещение), промышленной автоматики (СКУД, АСУТП), в охранно-пожарных комплексах , в СКУД и т.п. В своем составе резервная батарея содержит два высокотехнологичных аккумулятора включенных последовательно. Благодаря такому включению резервная батарея выдает напряжение 24В. Использование серии DR-24-xx-BAT совместно с источником питания с совмещенной функцией заряда и контроля, позволяет получить надежную систему резервирования для промышленного применения, взамен дорогостоящих решений (в т.ч. Phoenixcontact)
Предустановленный крепеж позволяет монтировать энергоаккумулятор внутри шкафа на DIN-рейку. Применение в конструкции пружинных клемм, позволяет произвести удобный монтаж и подключение резервной батареи в систему энергообеспечения.
Аккумуляторы не требуют обслуживания, и имеют широкий диапазон рабочей температуры от -15С до +50С. Если вам требуется питание 12В, аккумуляторы можно скоммутировать в схему параллельного или раздельного подключения. Благодаря этому, вы получите резервный источник питания напряжением 12В с максимальным током 8А, или два отдельных источника питания напряжением 12В и максимальным током до 4.5А. Если требуется использовать аккумулятор с обычным источником питания, то достаточно будет использовать встречную диодную сборку, например, MBR2045 и ей подобную, или отдельные два диода с рабочим током 10-20А, включенных в схему с общим катодом.
Благодаря применению диодов, а не реле, переключение питания происходит мгновенно, без провалов, что обеспечивает высокое качество и надежность резервного питания. Если сетевой источник питания, при питании системы контроля, будет иметь запас по мощности, то используя лампу накаливания, например, напряжением 24В и мощностью 5Вт, в схему можно добавить режим компенсационного заряда. Таким образом, не нужно время от времени производить подзарядку батареи, и она всегда будет в боевом режиме. Схему подключения к сетевому источнику питания можно увидеть на фото в карточке товара.
Резервные акб от Мастер Кит , разработанные и сделанные в России станут отличной заменой резервным энергоаккумуляторам UPS-BAT/PB/24DC/4AH, QUINT-BAT/24DC/ 3.4AH от немецкого производителя Phoenix
Технические характеристики
| Номинальное постоянное напряжение, В | 24 |
| Номинальная емкость (20-часовой разряд, 0,225 А), Ач | 4,5 |
| Максимальный ток разряда (ограничен предохранителем), А | 25 |
| Срок службы, лет | 5 |
| Саморазряд в месяц (тип.), процентов | 3 |
| Рабочий диапазон температур, °С | -15... 50 |
| Габаритные размеры без учета крепления, мм | 147х96х136 |
| Габаритные размеры с учетом крепления, мм | 178x96x136 |
| Вес без упаковки, г | 3864 |
| Вес с упаковкой, г | 3984 |
Инструкции
Особенности
- Простой монтаж-демонтаж
- Универсальный способ крепления:
- на DIN-рейку с возможностью смещения в вертикальной плоскости;
- на плоскую поверхность - Защита от короткого замыкания
- Возможна самостоятельная замена аккумуляторов
Конструкция устройства
Резервный источник питания смонтирован в металлическим корпусе и может крепиться на DIN-рейку, а также на любую плоскую поверхность с помощью винтов.
Дополнительная информация

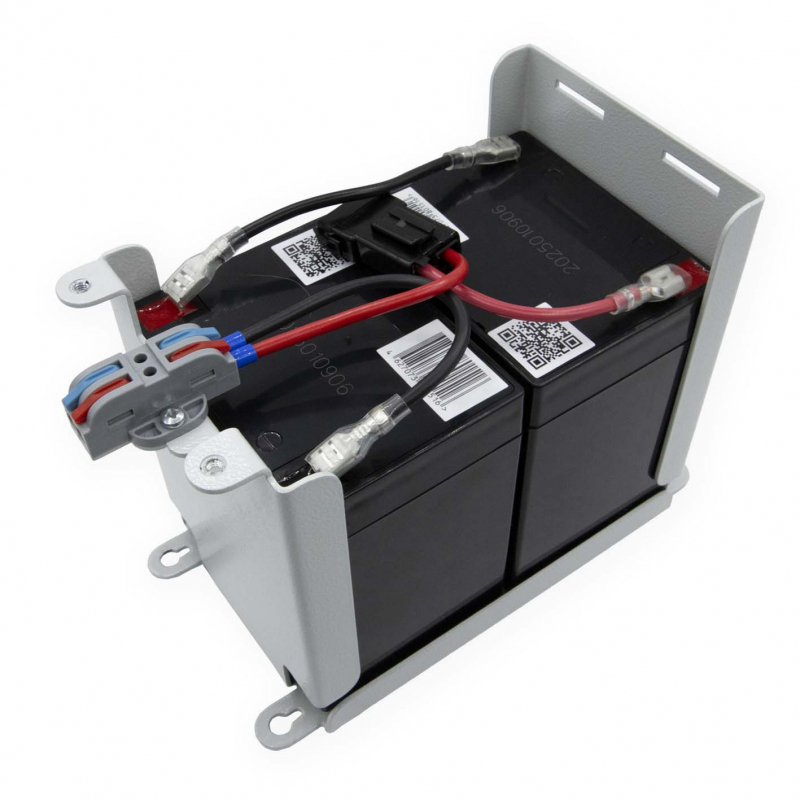

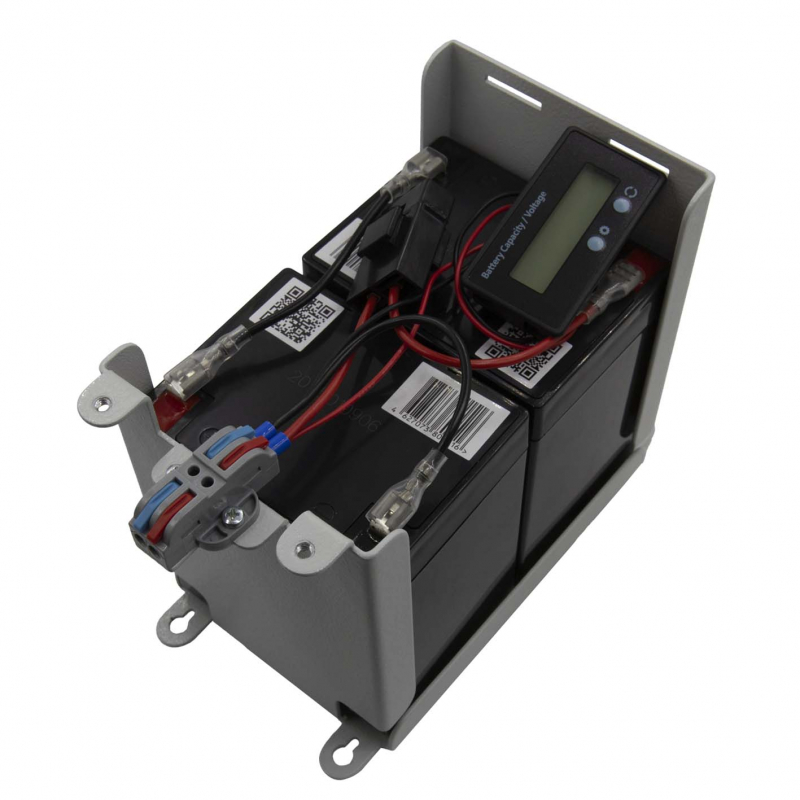

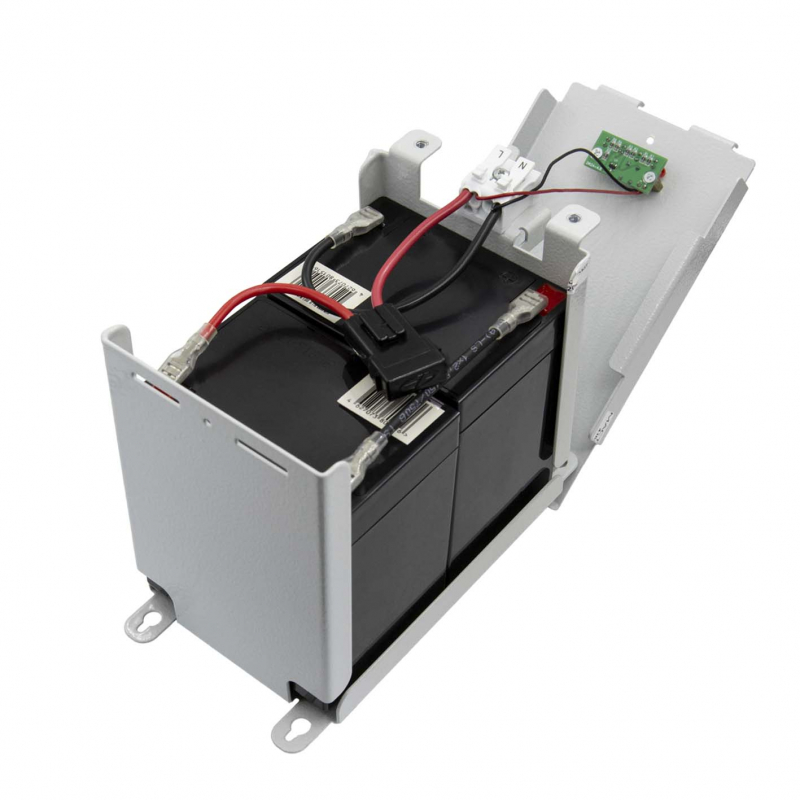

Резервная акб состоит из двух последовательно соединенных аккумуляторных батарей, защитного предохранителя и имеет металлический корпус с установленной клеммной колодкой для подключения внешних устройств.
В качестве аккумуляторных батарей используются необслуживаемые герметизированные свинцово-кислотные аккумуляторы с системой рекомбинации газов (VRLA) напряжением 12В, изготовленные по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Может крепиться на DIN-рейку, а также на любую плоскую поверхность.

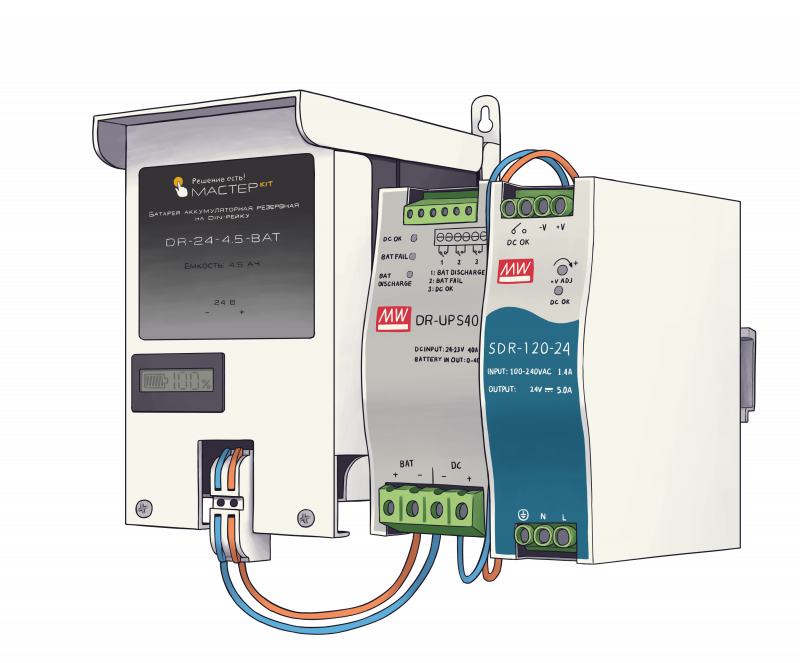

Совместно с резервной аккумуляторной батареей могут быть использованы источники питания с совмещенной функцией заряда, а также без этой функции. В последнем случае применяются контроллеры для систем бесперебойного питания, обеспечивающие заряд аккумуляторов.
C резервной батареей могут использоваться следующие устройства*:
| Источники питания с совмещенной функцией заряда | |
| Mean Well | Chinfa |
| DRC-40B DRC-60B DRC-100B | DRAN30-24A UPS DRAN60-24A UPS DRAN120-24A UPS DRAN240-24A UPS DRAN480-24A UPS |
| Источники питания без функции заряда, совместно с контроллерами UPS DRU30-24, DR-UPS40 | ||
| Mean Well | TDK-Lambda | Chinfa |
| DR NDR MDR SDR | DPP DRF DRB DSP | DRA DRAN |
*Важно! Ток заряда контроллера/источника питания не должен превышать максимальный ток заряда резервной батареи.
Схемы

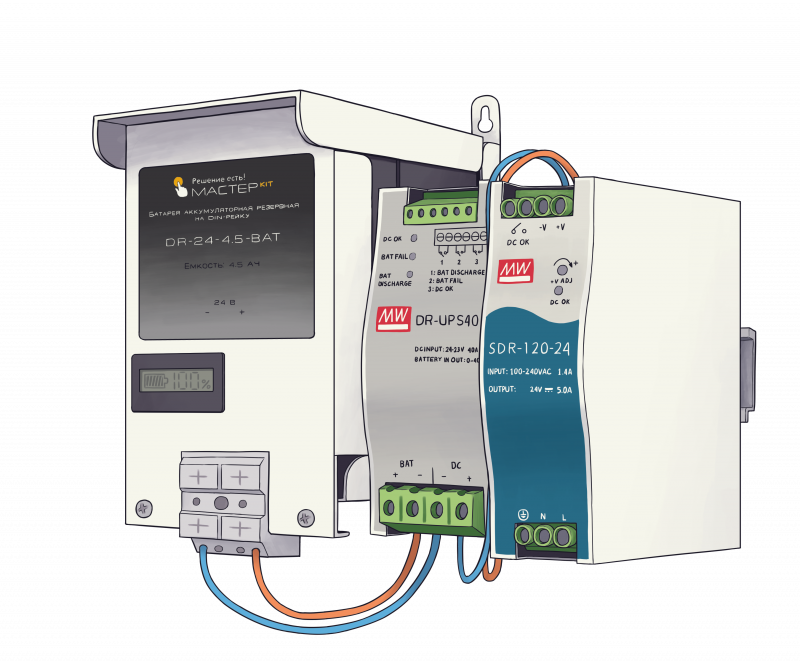

Типовая схема подключения
Габаритный чертеж
Разрядка батарей
Комплект поставки
- Батарея аккумуляторная резервная RD-24-4.5-BAT - 1 шт. шт.
- Паспорт - 1 шт. шт.
- Упаковка - 1 шт. шт.
Подготовка к эксплуатации
- Изделие устанавливается на DIN-рейку TS35x7.5 или на плоскую поверхность с помощью винтов (винты в комплект не входят).
- Изделие можно устанавливать вертикально или горизонтально.
- Устанавливать только клеммной колодкой вверх. Установка изделия клеммной колодкой вниз – запрещена!

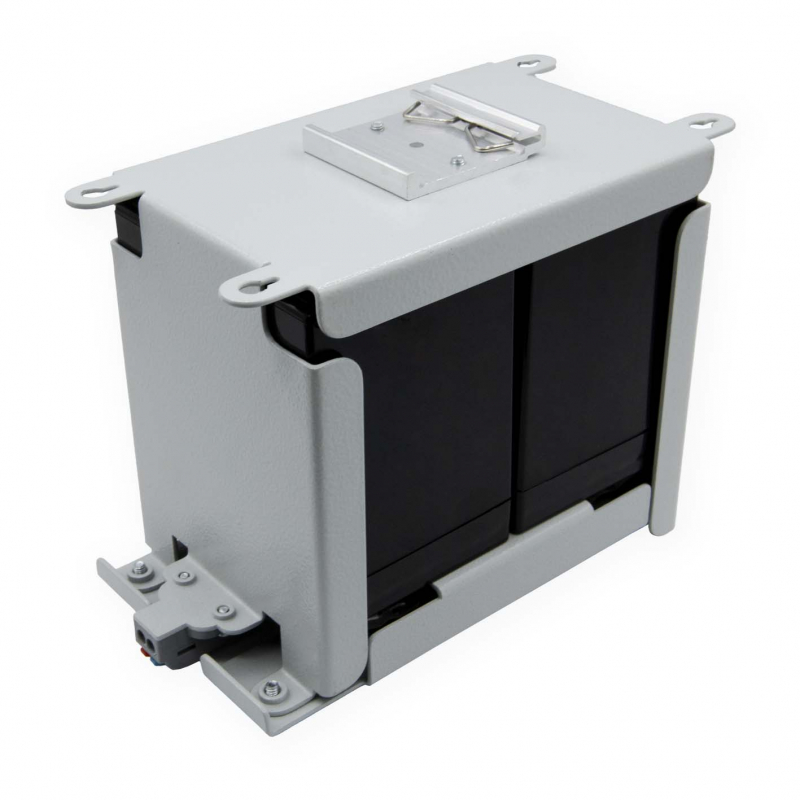

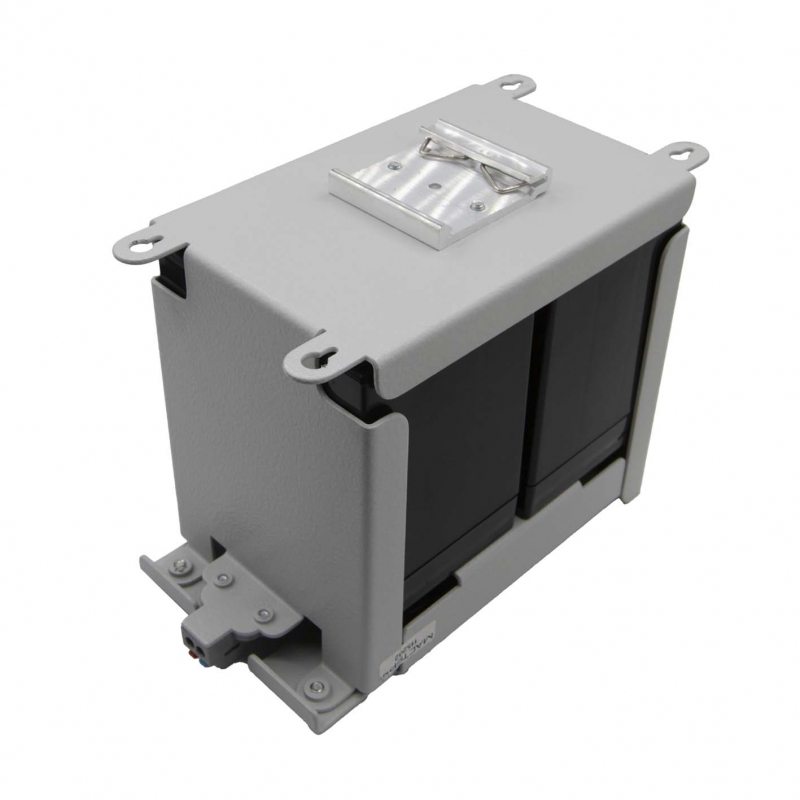

- При установке на DIN-рейку возможно смещение изделия в вертикальной плоскости соответствующей перестановкой узла крепления.
- Для этого необходимо демонтировать монтажную пластину с узлом крепления, расположенную на задней стенке изделия, и переставить узел крепления в требуемое положение.
Меры предосторожности
- НЕ утилизировать с бытовыми отходами! Устройство содержит кислотно-свинцовые аккумуляторные батареи, которые подлежат переработке. Переработка является обязательной частью жизненного цикла батарей и отвечает принципам охраны окружающей среды.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Внимание!
- По истечении срока службы аккумуляторные батареи, входящие в состав изделия, должны быть заменены.
- Аккумуляторная батарея должна быть немедленно заменена, если обнаружено повреждение корпуса или утечка электролита.
- Замену аккумуляторных батарей осуществлять комплектом.
- Каждые четыре месяца следует выполнять следующие операции по обслуживанию изделия.
- Снимите переднюю крышку и проведите визуальный осмотр батарей, обращая внимание на:
- чистоту аккумуляторов и отсутствие следов электролита;
- отсутствие повреждений выводов, отсутствие явно перегретых выводов аккумуляторов;
- целостность корпусов и крышек аккумуляторов;
- отсутствие признаков перегрева;
- надежность электрических соединений - Раз в один-два года следует провести измерение фактической емкости изделия при разряде на реальную нагрузку или с использованием специального испытательного оборудования.
- Если по результатам испытания фактическая емкость изделия снизилась до уровня 85 процентов от номинального значения, то следующие проверки емкости следует проводить каждые 6 месяцев.
Вопросы и ответы
- Прошу сообщить со всеми ли аккумуляторными сборками типа KIT DR-24 можно использовать источни DR-UPS40 ? Ведь ток заряда у аккумуляторов этой серии разный...
- Все верно, DR-UPS40 рекомендуется использовать с аккумуляторной сборкой DR-24-4.5-BAT https://masterkit.ru/shop/2283817 и DR-24-7.0-BAT https://masterkit.ru/shop/2283819
