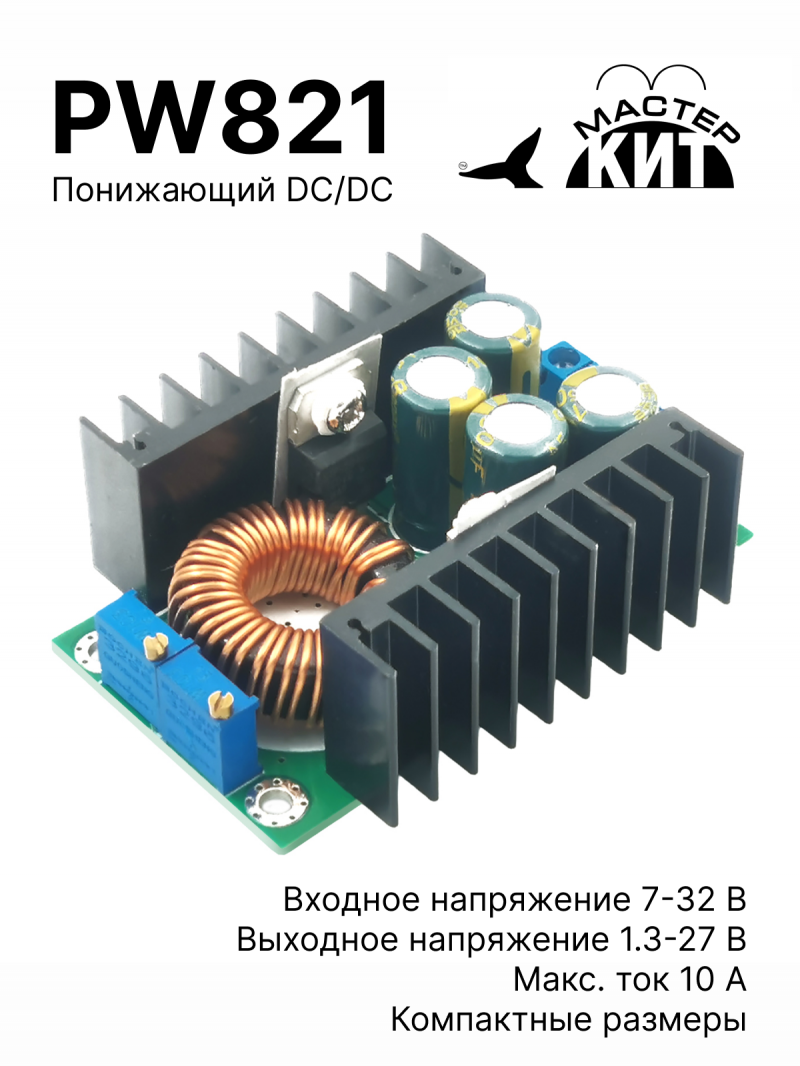

PW821
Понижающий DC/DC преобразователь напряжения 10А (XL4016)

Надежное решение для питания электроники!

Высокоэффективный импульсный понижающий DC/DC преобразователь напряжения PW821 предназначен для понижения выходного напряжения. Будет незаменим для питания бытовой и промышленной электроники в цепях, где завышено требуемое напряжение. Понижающий преобразователь будет незаменим в автомобиле с бортовым напряжением 24В, так как позволит питать электронику с рабочим напряжением 12 Вольт, например, радиостанцию магнитолу, диагностическое оборудование и т.п.

Импульсный преобразователь напряжения PW821 имеет простое подключение, на плате расположены две клеммы для питания и две клеммы для подключения нагрузки. На модуле также присутствует регулятор ограничения тока. Это позволяет использовать его в качестве драйвера для питания светодиодных лент или ограничителем тока для заряда Li-Ion или кислотных аккумуляторов.

Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания и две клеммы для подключения нагрузки.



Есть в наличии - 1021 шт.


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


950
+ 48 бонусов на счет

Где купить

Высокоэффективный импульсный понижающий DC/DC преобразователь напряжения PW821 предназначен для понижения выходного напряжения. Будет незаменим для питания бытовой и промышленной электроники в цепях, где завышено требуемое напряжение. Понижающий преобразователь будет незаменим в автомобиле с бортовым напряжением 24В, так как позволит питать электронику с рабочим напряжением 12 Вольт, например, радиостанцию магнитолу, диагностическое оборудование и т.п.

Импульсный преобразователь напряжения PW821 имеет простое подключение, на плате расположены две клеммы для питания и две клеммы для подключения нагрузки. На модуле также присутствует регулятор ограничения тока. Это позволяет использовать его в качестве драйвера для питания светодиодных лент или ограничителем тока для заряда Li-Ion или кислотных аккумуляторов.

Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания и две клеммы для подключения нагрузки.



Технические характеристики

Входное напряжение, B7...32
Выходное напряжение, В1,3...27
Выходной максимальный ток, А10
Максимальная мощность, Вт140
КПД, %97
Частота преобразования, кГц300
Ток потребления без нагрузки, мА15
Габариты модуля, мм65х47х24
Рекомендованная температура эксплуатации, °С-30... 60
Вес без упаковки, г68
Вес с упаковкой, г 86

Инструкции


Особенности

  • Широкий диапазон входного напряжения
  • Широкий диапазон установки выходного напряжения
  • Настройка ограничения по току
  • Высокий КПД
  • Компактные размеры
  • Широкий диапазон рабочей температуры

Дополнительная информация

Понижающий DC-DC преобразователь позволяет получить на выходе стабилизированное напряжение при изменяющемся напряжении на входе.

Напряжение выхода устанавливается многооборотным переменным резистором.

Диапазон входного напряжения понижающего преобразователя составляет 7-32 В постоянного тока, регулируемый диапазон выходного напряжения составляет 1,3-27 В постоянного тока, может использоваться для преобразования 24 В в 12 В 5 В, диапазон регулируемого выходного тока составляет 0-10 А




Схемы

Схема - PW821 - Понижающий DC/DC преобразователь напряжения 10А (XL4016)

Схема


Комплект поставки

  • Модуль в сборе - 1 шт.
  • Инструкция - 1 шт.

Что потребуется для сборки

  • Отвертка, монтажный провод, бокорезы

Подготовка к эксплуатации

  • Подайте питание 12В на вход модуля.
  • Вращайте подстроечный элемент установки выходного напряжения. На дисплее модуля должны меняться показания.
  • Настройка завершена. Приятной эксплуатации.

Условия эксплуатации

  • Температура -30С...+50С
  • Относительная влажность до 95 без образования конденсата.

Меры предосторожности

  • Не превышайте максимально допустимое напряжение питания модуля.
  • При подключении входного напряжения соблюдайте полярность
  • Не соблюдение данного требования приведет к выходу устройства из строя.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • Подскажите пожалуйста возможно ли включение последовательно 2х PW821 для получения двухполярного питания со средней точкой
    • Нет.
  • При использовании дешевых китайских зарядников в авто плохо ловит радио. При использовании данного модуля не будет таких проблем?
    • Многие пользователи используют данный модуль именно в автомобиле. Замечаний такого характера по работе модуля не было.
