BM037M

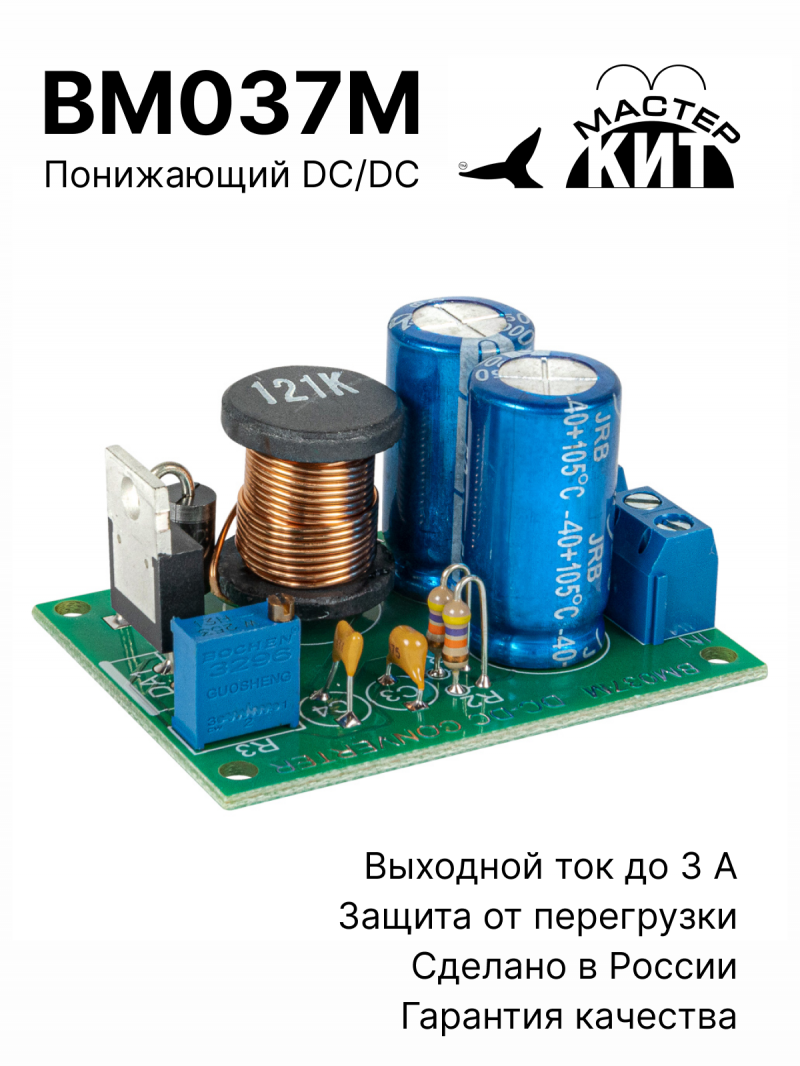

Понижающий DC/DC преобразователь 1,2…37В/3,0А

Импульсный стабилизатор с регулируемым выходным напряжением предназначен для установки в радиолюбительские устройства.

Есть в наличии


1 050
+53 бонусов на счет

в корзине 0 шт.


Импульсный стабилизатор с регулируемым выходным напряжением предназначен для установки в радиолюбительские устройства.

Технические характеристики

Тип питанияпостоянный
Длина (мм)53
Ширина (мм)39
Диапазон входного напряжения (В)4,5…40
Диапазон выходного напряжения (В)1,2…37
Выходной ток максимальный (А)3
Частота ШИМ/PWM (кГц)150
Температура эксплуатации (С)-30... 60
Вес 72

Инструкции


Особенности

  • Импульсный режим с частотой преобразования 150 кГц
  • Защита по току (превышение мощности)
  • Высокий КПД
  • Тепловая защита

Принцип работы

Стабилизирует напряжение питания в импульсном режиме


Дополнительная информация

Стабилизатор работает в импульсном режиме на частоте около 150 кГц, имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе. Устройство имеет тепловую защиту и защиту по выходному току 3 А.

Совместно с устройством необходимо использовать источник питания с постоянным выходным напряжением в пределах 4,5…40 В при токе 0,1…5 А. Максимальные значения напряжения и тока на выходе стабилизатора не будут превышать соответствующих параметров источника питания.


Статьи


Схемы

Принципиальная схема - BM037M - Понижающий DC/DC преобразователь 1,2…37В/3,0А

Принципиальная схема


Комплект поставки

  • Модуль в сборе - 1 шт.
  • Инструкция по эксплуатации - 1 шт.

Подготовка к эксплуатации

  • Проверка:
  • Подайте на вход модуля напряжение 35-40В.
  • Подключите к выходу модуля любую нагрузку током не менее 50 мА. Например автомобильную лампу напряжением 24В.
  • Вращайте регулятор установки выходного напряжения. При этом должна меняться яркость свечения лампы.
  • Проверка завершена. Приятной эксплуатации.

Настройка

  • Подайте на разъём J1 напряжение 12…30 В от внешнего блока питания, соблюдая полярность (контакт IN – «+»).
  • Подстроечным резистором установите на выходе стабилизатора (разъём J2) требуемое напряжение (настройка будет точнее, если предварительно обеспечить ток нагрузки как минимум 20 мА).
  • В случае использования стабилизатора на максимальной мощности возможен небольшой нагрев микросхемы DA1. Микросхема имеет встроенную защиту от перегрева, однако желательно при температуре её корпуса выше +50 С («не держит палец») прикрепить к ней небольшой радиатор (в комплект поставки не входит).

Техническое обслуживание

  • Устройство не содержит защитных предохранителей, соблюдайте осторожность при монтаже.

Вопросы и ответы

  • Сохраняет ли преобразователь установленное напряжение на выходе при постепенном снижении напряжения на входе? Это необходимо, например, при использовании аккумуляторов или батареек в качестве источника питания? Если нет, то какой модуль может это обеспечить?
