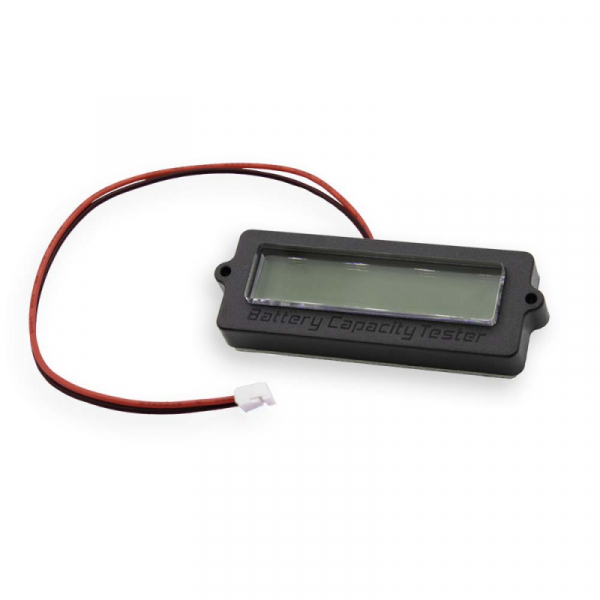

MP606

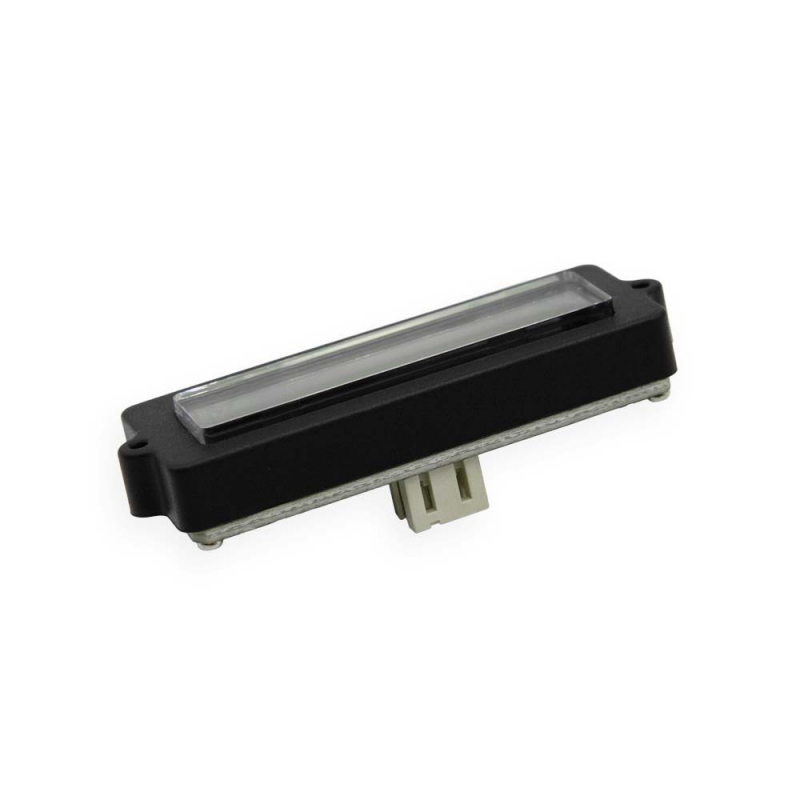

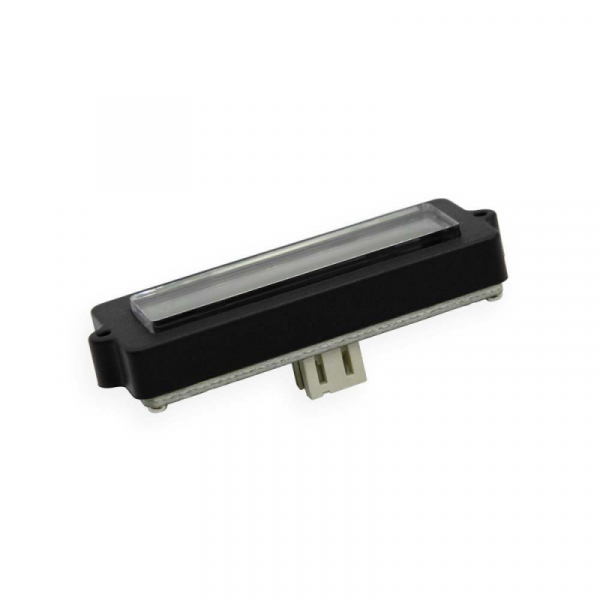

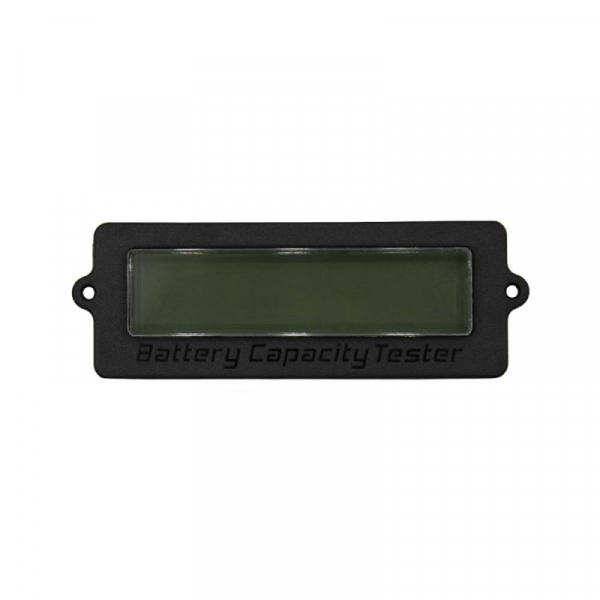

Графический индикатор заряда АКБ - 12В, 24В, 36В, 48В

Будет незаменим для контроля резервной батареи питания.

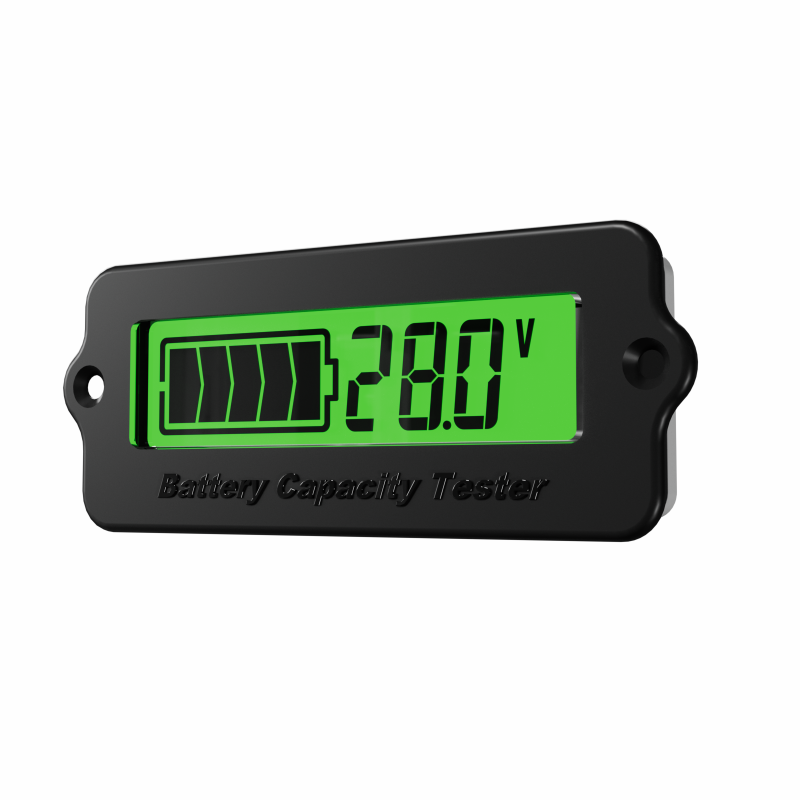

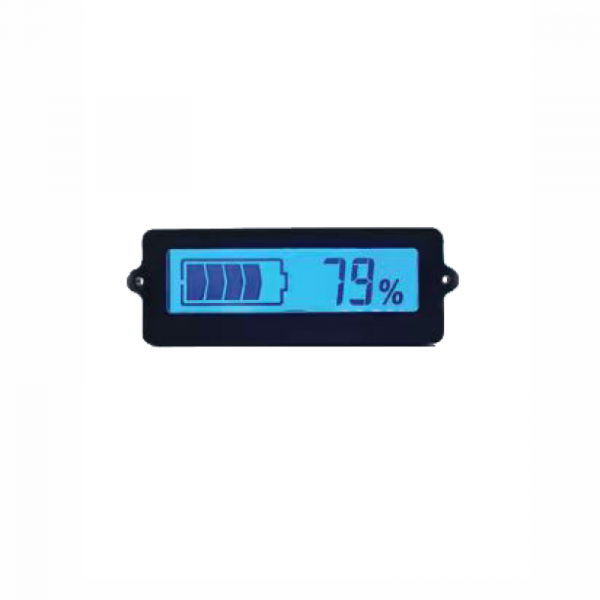

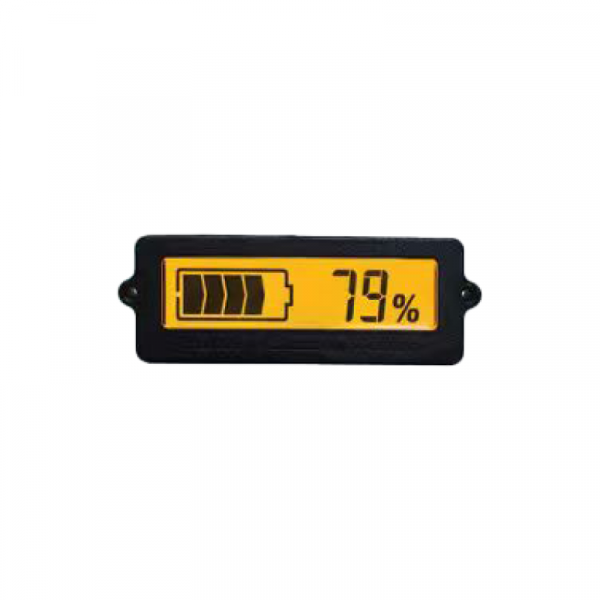

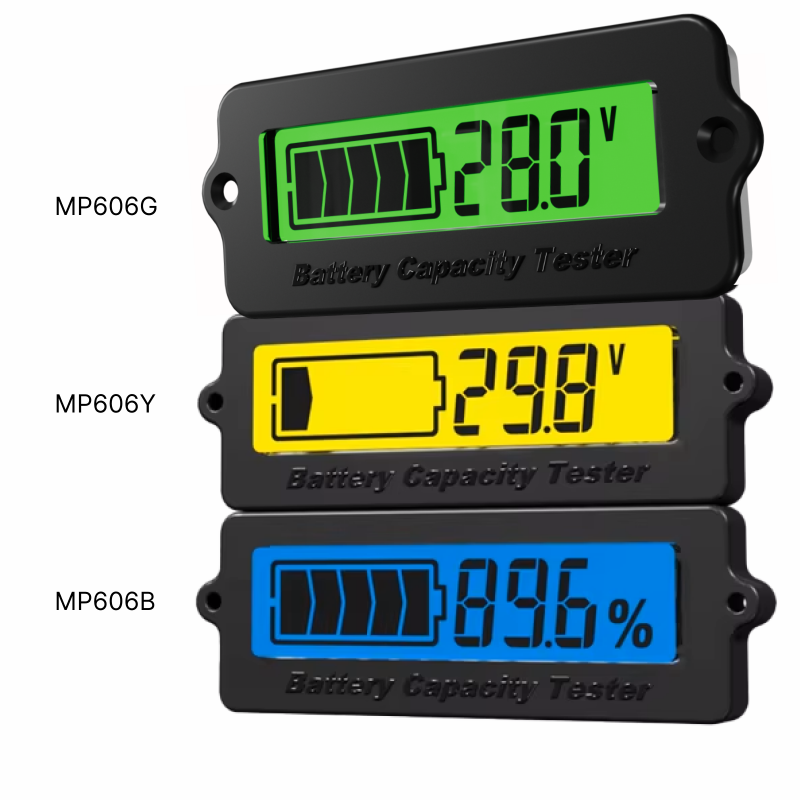

Модуль позволяет следить за уровнем заряда батареи или аккумулятора напряжением 12В, 24В, 36В, 48В. Выводимая информация выдается в графическом виде в форме элемента питания и показывает на остаточный заряд батареи или аккумулятора. Будет незаменим в качестве контроля состояния заряда резервного АКБ.

Есть в наличии


1 290
+65 бонусов на счет

в корзине 0 шт.


Модуль позволяет следить за уровнем заряда батареи или аккумулятора напряжением 12В, 24В, 36В, 48В. Выводимая информация выдается в графическом виде в форме элемента питания и показывает на остаточный заряд батареи или аккумулятора. Будет незаменим в качестве контроля состояния заряда резервного АКБ.

Технические характеристики

Диапазон напряжений питания (B)10-59
Входное сопротивление (кОм)250
Тип питанияпостоянный
Потребляемый ток, не более (мА)0,1
Количество выходов (шт)1
Рекомендованная температура эксплуатации (°С)-25...+60
Длина (мм)64
Ширина (мм)25
Высота (мм)15
Вес, не более (г)10
Вес 37

Инструкции


Особенности

  • Низкое энергопотребление
  • 16 фиксированных диапазонов контроля батареи
  • Возможность работы с Li-Ion батареями
  • Компактный размер
  • Защита от неправильного подключения питания
  • Возможность принудительного отключения
  • Удобное крепление для встраивания
  • Эффектный внешний вид

Схемы

Подключение - MP606 - Графический индикатор заряда АКБ - 12В, 24В, 36В, 48В

Подключение

Установочные размеры - MP606 - Графический индикатор заряда АКБ - 12В, 24В, 36В, 48В

Установочные размеры

Таблица соответствия напряжения значению меню - MP606 - Графический индикатор заряда АКБ - 12В, 24В, 36В, 48В

Таблица соответствия напряжения значению меню


Комплект поставки

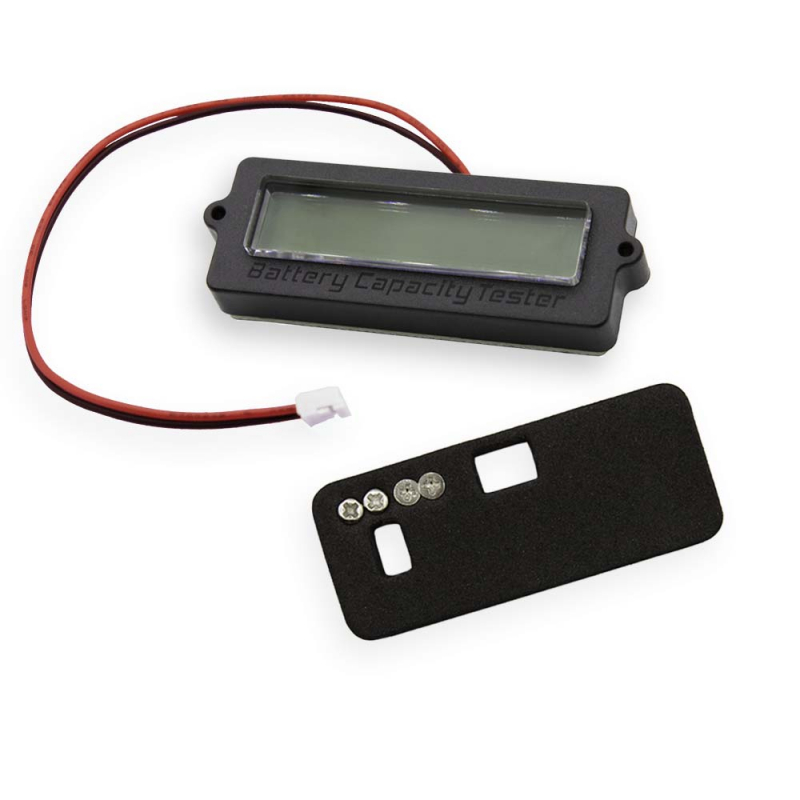

  • Модуль - 1 шт.
  • Инструкция - 1 шт.

Что потребуется для сборки

  • Для подключения потребуется: отвертка, бокорезы

Подготовка к эксплуатации

  • Проверка:
  • Установите на лабораторном источнике питания 11В и подключите к модулю, соблюдая полярность.
  • Меняйте выходное напряжение от 10В до 13В
  • На дисплее должно меняться заполнение батареи и процент заряда.
  • Проверка завершена. Приятной эксплуатации.

Условия эксплуатации

  • Температура от -30С до +50С.
  • Относительная влажность 20-80%, без образования конденсата.

Меры предосторожности

  • Не превышайте максимально допустимое напряжение питания модуля.
  • Не соблюдение данного требования приведет к выходу устройства из строя.

Вопросы и ответы

  • Здравствуйте,какова стоимость доставки будет почтой 1 классом и обычной почтой до Северодвинска
  • Хотелось бы понять, что показывает прибор Напряжение или остаточную Ёмкость аккумулятора. Из текста "показывает остаточный заряд батареи или аккумулятора" слишком мудрено - заряд!!!
