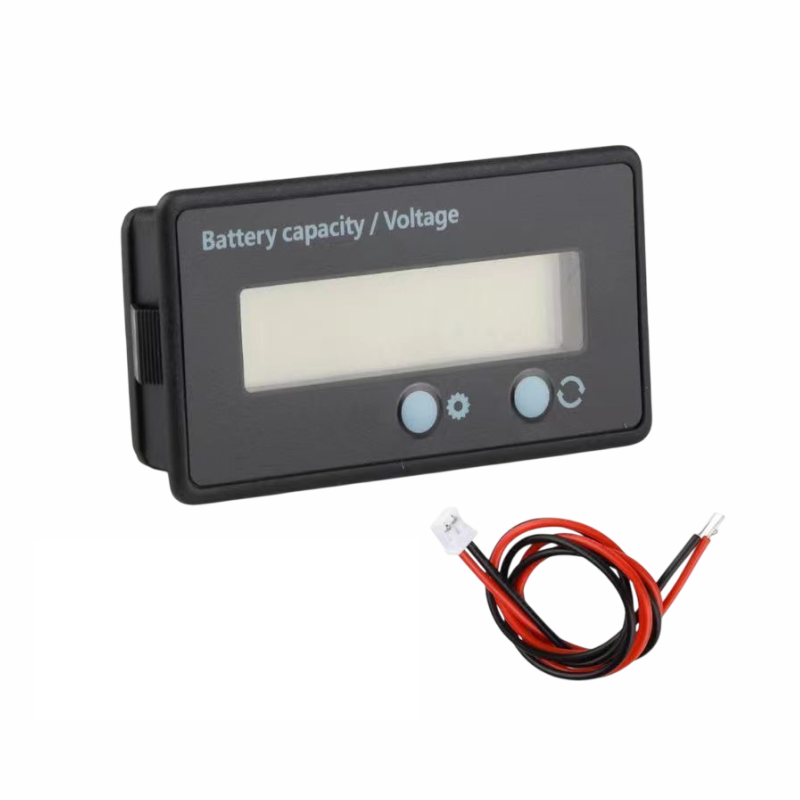

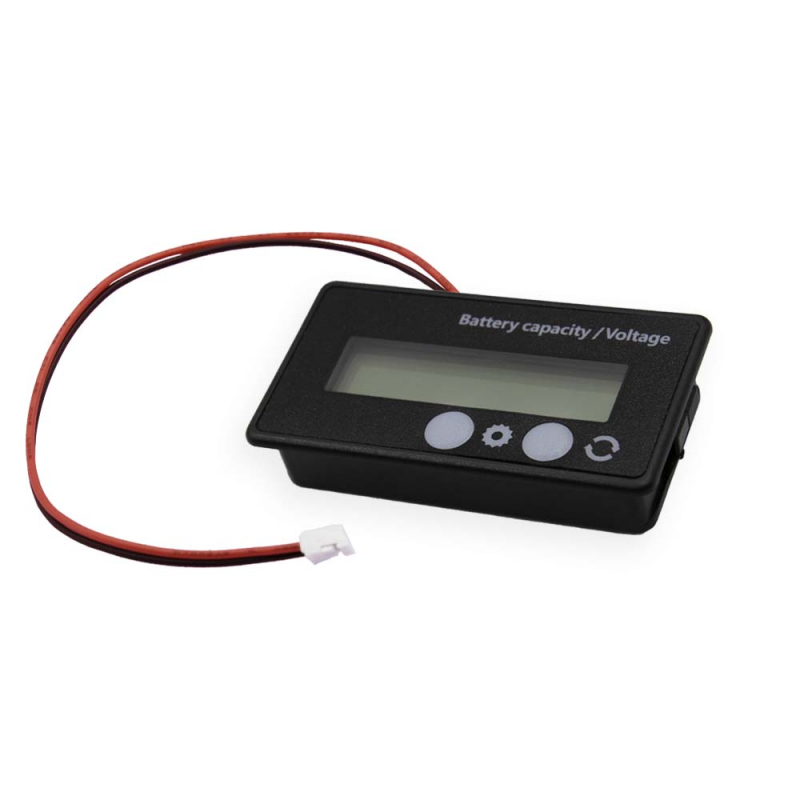

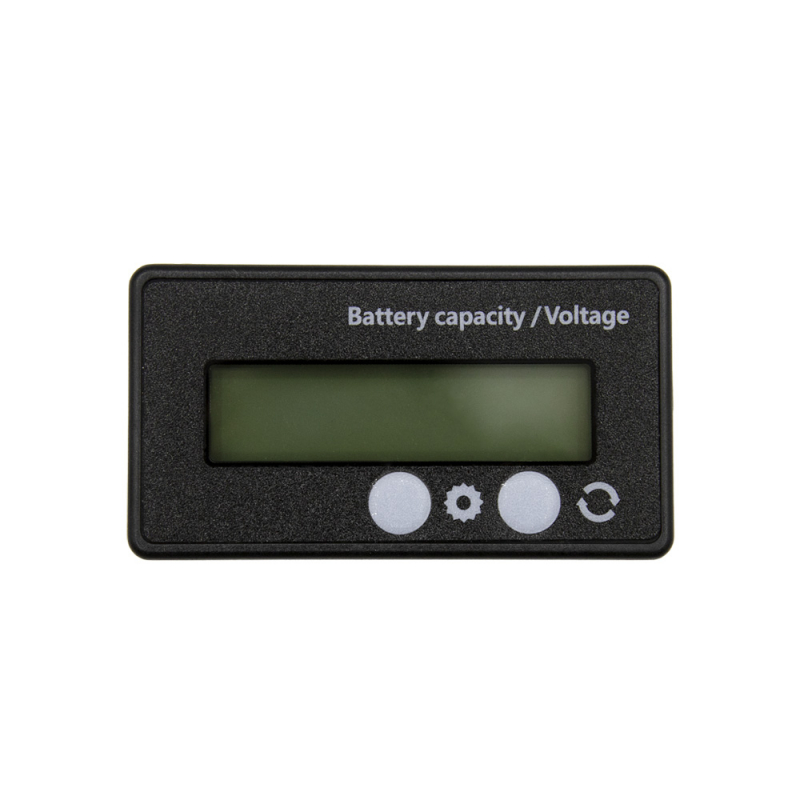

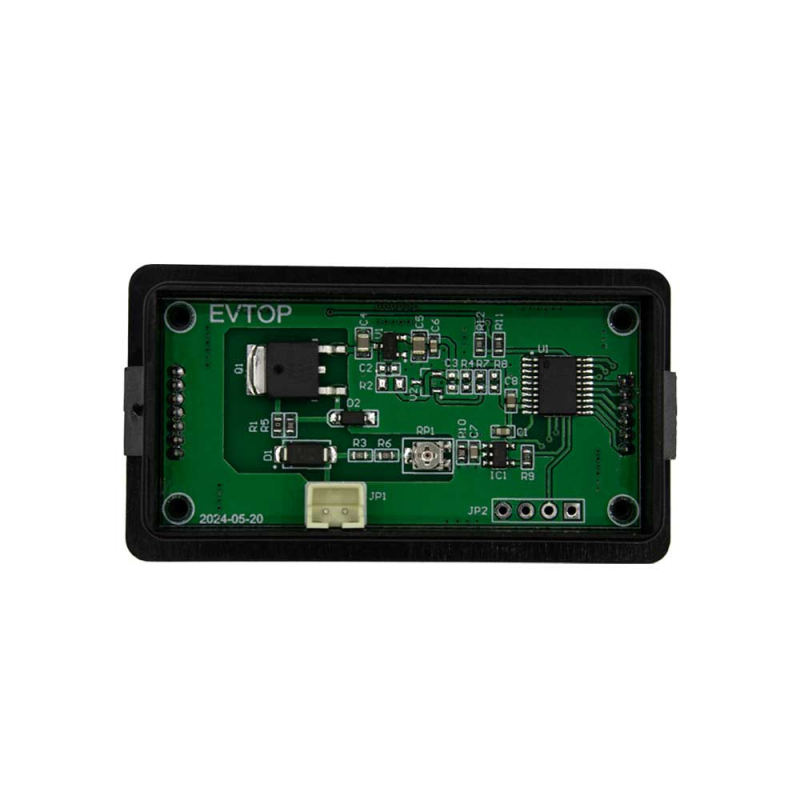

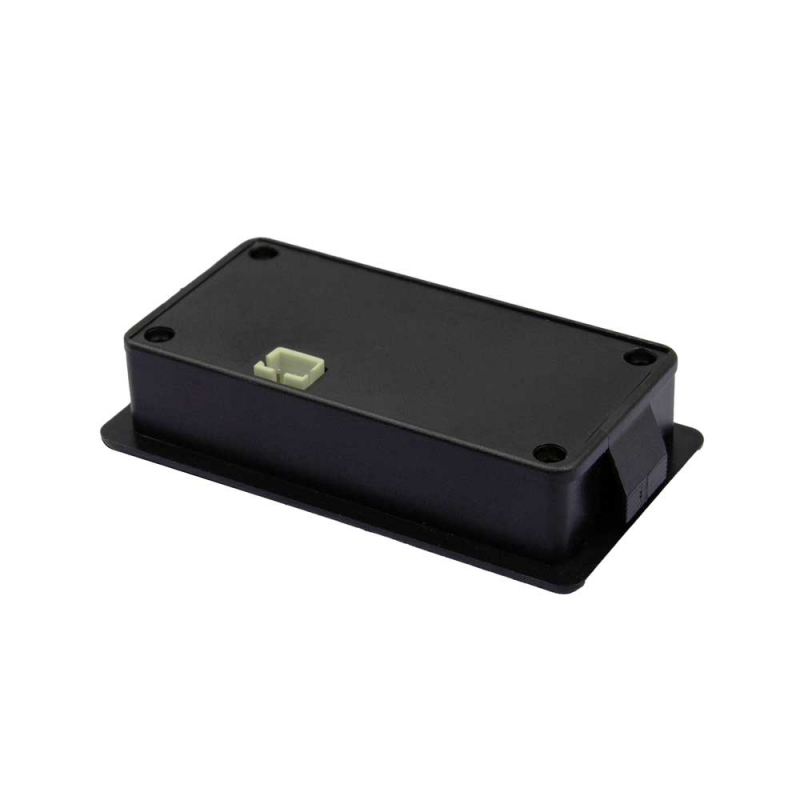

MP607

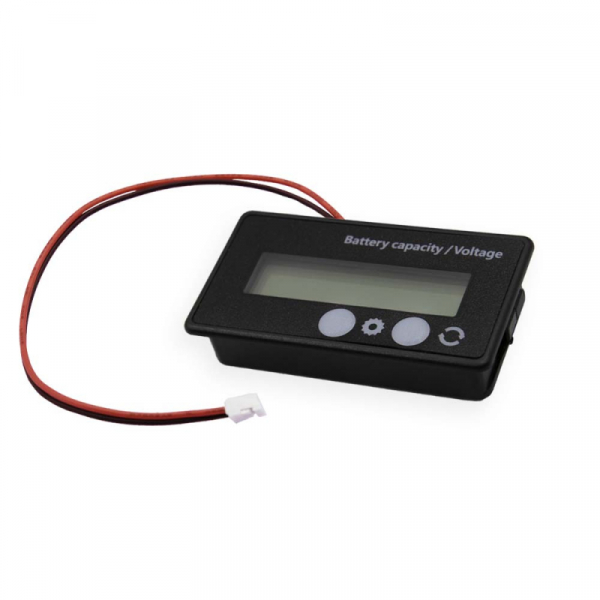

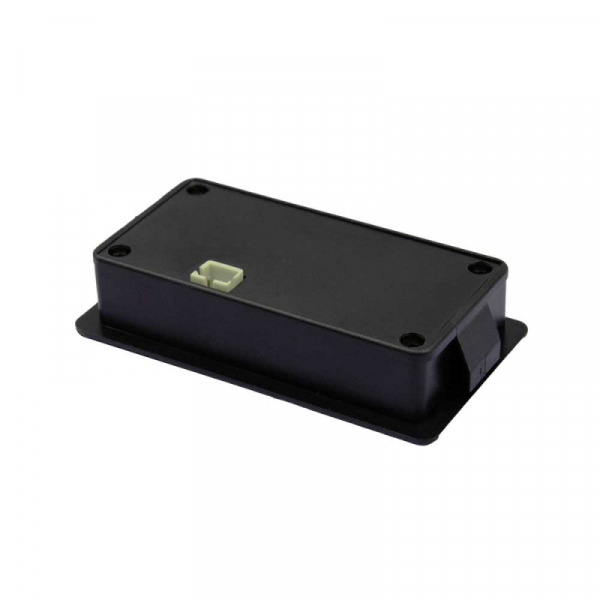

Графический индикатор заряда АКБ

Технические характеристики

Инструкции

• Инструкция

Особенности

• Высокая точность определения заряда с использованием передовой технологии детектирования
• Широкий диапазон напряжений от 7В до 120В
• Поддержка трёх типов батарей: NMC, LFP и свинцово-кислотные
• Низкое энергопотребление (10 мА номинально, 100 мкА в режиме ожидания)
• Компактный размер для встраивания в батарейные коробки
• Защита IP54 от пыли и влаги
• Гибкие функции отображения с возможностью настройки
• Автоматическое отключение экрана для экономии энергии
• Управление кнопками для включения/выключения дисплея

Функции

• Управлению кнопками на странице настройки функций:
• Короткое нажатие левой кнопки: выбор функции
• Короткое нажатие правой кнопки: включение/выключение выбранной функции
• Длительное нажатие левой кнопки: сохранение настроек и начало использования
• Функции отображения (S-1 до S-5)
• S-1
  • Чередование отображения остатка мощности (%) и напряжения (В)
• S-2
  • Автоматическое выключение экрана через 10 секунд неактивности
• S-3
  • Управление включением/выключением экрана физической кнопкой (левая кнопка)
• S-4
  • Отображение пользовательского логотипа
• S-5
  • Отображение только остатка мощности (%), скрытие напряжения
• Примеры комбинирования функций:
• S-1 S-2: Чередование % и В с автоматическим выключением через 10 сек
• S-3 S-5: Управление кнопкой отображение только %
• S-2 S-3 S-5: Автоотключение управление кнопкой только %

Комплект поставки

• Модуль - 1 шт.
• Инструкция - 1 шт.

Что потребуется для сборки

• Для подключения потребуется: отвертка, бокорезы

Подготовка к эксплуатации

• Проверка:
• Установите на лабораторном источнике питания напряжение 11В и подключите к модулю, соблюдая полярность (красный провод - положительный, чёрный - отрицательный).
• Войдите в меню настройки:
  Нажмите и удерживайте левую кнопку
  Нажмите правую кнопку три раза
  Перейдёте в режим настройки параметров

• Выберите значение батареи в зависимости от типа (L - NMC, F - LFP, P - свинцово-кислотная).
• Установите количество элементов батареи:
  NMC: от 2s до 28s
  LFP: от 3s до 30s
  Свинцово-кислотные: 12В, 24В, 36В, 48В, 60В, 72В, 96В

• Включите необходимые функции отображения (S-1 до S-5).
• Долгим нажатием левой кнопки сохраните настройки.
• Меняйте выходное напряжение от 10В до 13В и убедитесь, что на дисплее меняется заполнение батареи и процент заряда.
• Проверка завершена. Устройство готово к использованию.

Условия эксплуатации

• Температура от -15С до 50С.
• Относительная влажность 20-80%, без образования конденсата.

Меры предосторожности

• Перед подключением проверьте соответствие входного напряжения и правильность подсоединения проводов.
• Во время зарядки литиевой батареи индикатор может отображать временно повышенное напряжение. После отключения зарядного устройства напряжение вернётся в норму.
• Не разбирайте устройство и не погружайте его в воду.
• Не используйте в условиях с температурой выше 50°C или влажностью выше 80%.
• Всегда проверяйте полярность при подключении (красный провод - положительный, чёрный - отрицательный).

Техническое обслуживание

• Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

• В: Что показывает прибор - напряжение или остаточную ёмкость аккумулятора?
  • О: Индикатор отображает оба показателя. При включении функции S-1 происходит чередование между процентом остаточной ёмкости (%) и текущим напряжением (В). Функция S-5 позволяет отображать только процент заряда.
• В: NMC - это никель-марганцевая батарея?
  • О: NMC расшифровывается как Nickel Manganese Cobalt (никель-марганец-кобальт). Это трёхкомпонентный литиевый аккумулятор, где катод состоит из сплава никеля, марганца и кобальта. Номинальное напряжение одного элемента - 3.7В.
• В: Совместим ли MP607 с батареями других типов?
  • О: MP607 поддерживает три основных типа: NMC, LFP и свинцово-кислотные (VRLA). Для других типов требуется проверка совместимости.
