NM0202
"Бьющееся сердце" - набор для пайки

Набор для пайки и сборки в форме сердца на светодиодах представляет собой несложный электронный конструктор для начинающих. Набор для пайки NM0202 послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу.

Радиоконструктор предназначен для обучения навыкам самостоятельной пайки, чтения схем и просто приятного время препровождения. Будет отличным развивающим подарком для начинающих радиолюбителей. Работа с конструктором не требует специальной подготовки и позволяет понять, как работает электрическая схема и получить навыки конструирования и макетирования простых радиотехнических устройств.

Возрастное ограничение: 14+

Есть в наличии - 1115 шт.


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


830
+ 42 бонусов на счет

Где купить

Набор для пайки и сборки в форме сердца на светодиодах представляет собой несложный электронный конструктор для начинающих. Набор для пайки NM0202 послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу.

Радиоконструктор предназначен для обучения навыкам самостоятельной пайки, чтения схем и просто приятного время препровождения. Будет отличным развивающим подарком для начинающих радиолюбителей. Работа с конструктором не требует специальной подготовки и позволяет понять, как работает электрическая схема и получить навыки конструирования и макетирования простых радиотехнических устройств.

Возрастное ограничение: 14+

Технические характеристики

Напряжение питания, В9
Максимальный потребляемый ток, мА50
Габариты печатной платы, мм60х50
Габариты модуля, мм 60х50х15
Вес без упаковки, г18
Вес с упаковкой, г 41

Инструкции


Дополнительная информация

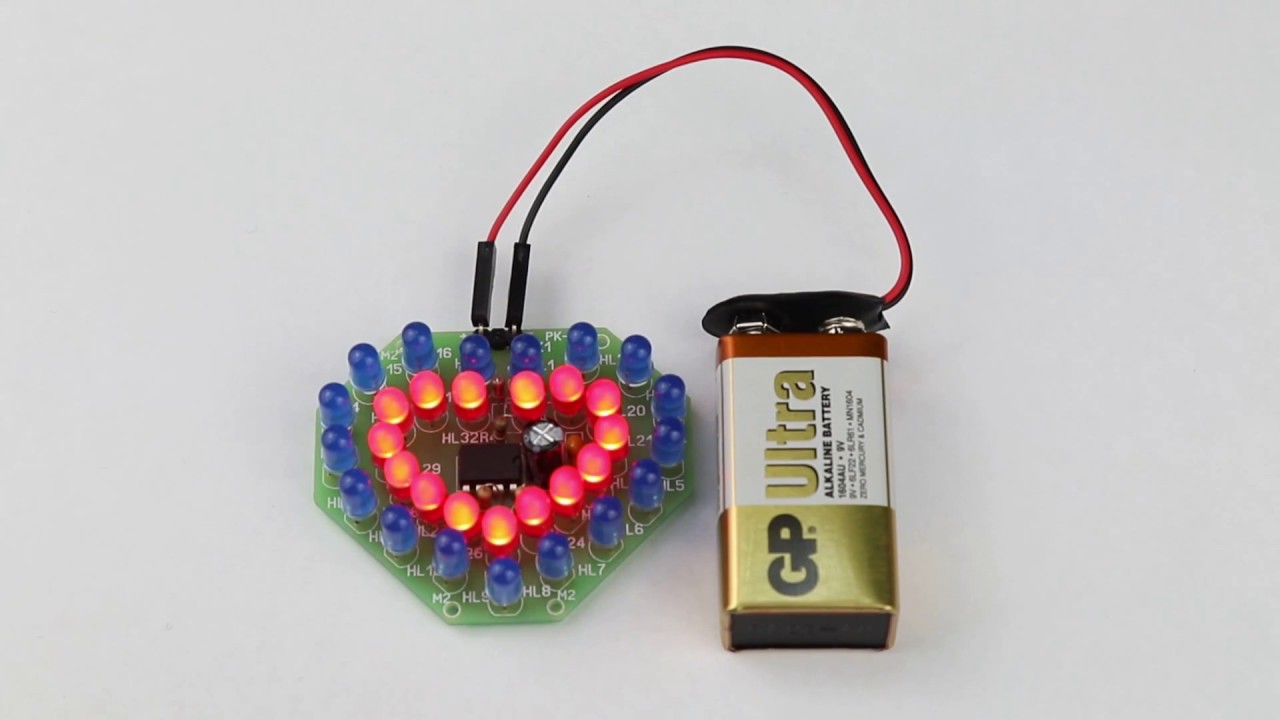

Набор для сборки реализует световой эффект "бьющееся сердце", последовательно включая цепь из красных и синих светодиодов на неравные промежутки времени, что создает эффект биения сердца.

Основной наборя для пайки является микросхема-таймер 555 (отечественный аналог — КР1006ВИ1). Длительность включения светодиодов и пауз между включениями задается резисторами R1, R2 и конденсатором С1. Резисторы R3, R4 ограничивают ток, протекающий через светодиодные цепочки.


Схемы

Схема принципиальная - NM0202 -

Схема принципиальная

Схема монтажная - NM0202 -

Схема монтажная


Что потребуется для сборки

  • Паяльник, мощностью не более 40Вт
  • Бокорезы или кусачки
  • Пинцет

Порядок сборки

  • Установите и припаяйте все резисторы согласно сборочному чертежу.
  • Установите и припаяйте конденсаторы согласно сборочному чертежу. При установке электролитических конденсаторов соблюдайте полярность!
  • Установите и припаяйте клеммник X1.
  • Установите и припаяйте микросхему DD1.
  • Установите и припаяйте светодиоды HL1...HL32, соблюдая цоколевку. Перед пайкой рекомендуем выровнять светодиоды по высоте.

Настройка

  • После окончания сборки проверьте правильность установки всех компонентов.
  • Правильно собранный набор в настройке не нуждается и начинает работать сразу после включения.
  • Для питания устройства вам понадобится стабилизированный блок питания с выходным напряжением 9В и током нагрузки 100мА.

Меры предосторожности

  • Для сборки конструктора используйте паяльник мощностью не более 40Вт.
  • Пайку следует производить в хорошо проветриваемом помещении, поскольку припой содержит свинец, вдыхание паров которого может негативно сказаться на здоровье.
  • После окончания пайки тщательно вымойте руки с мылом в теплой воде.

Техническое обслуживание

  • Время контакта жала паяльника и выводов диодов и микросхемы не должно превышать 5 секунд. В противном случае возможен перегрев полупроводниковых компонентов и их из строя.
  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • Добрый вечер! Скажите пожалуйста, дополнительно к этому набору потребуются паяльник и кусачки, а в остальном он автономен?
    • Здравствуйте. Для пайки набора минимально вам надо паяльник, кусачки, припой, флюс (канифоль). Желательно иметь мультиметр (подойдет любой самый дешевый), чтобы не ошибиться в номиналах резисторов. Все это можно приобрести у нас на сайте. Также вам понадобится два кусочка провода (желательно с гнездом для батарейки крона, но можно просто два проводка) и сама батарейка типа крона 9В. После пайки набора подключаете к нему батарейку и все работает ))
