NN102
Программируемый индикатор уровня напряжения 12В - набор для пайки

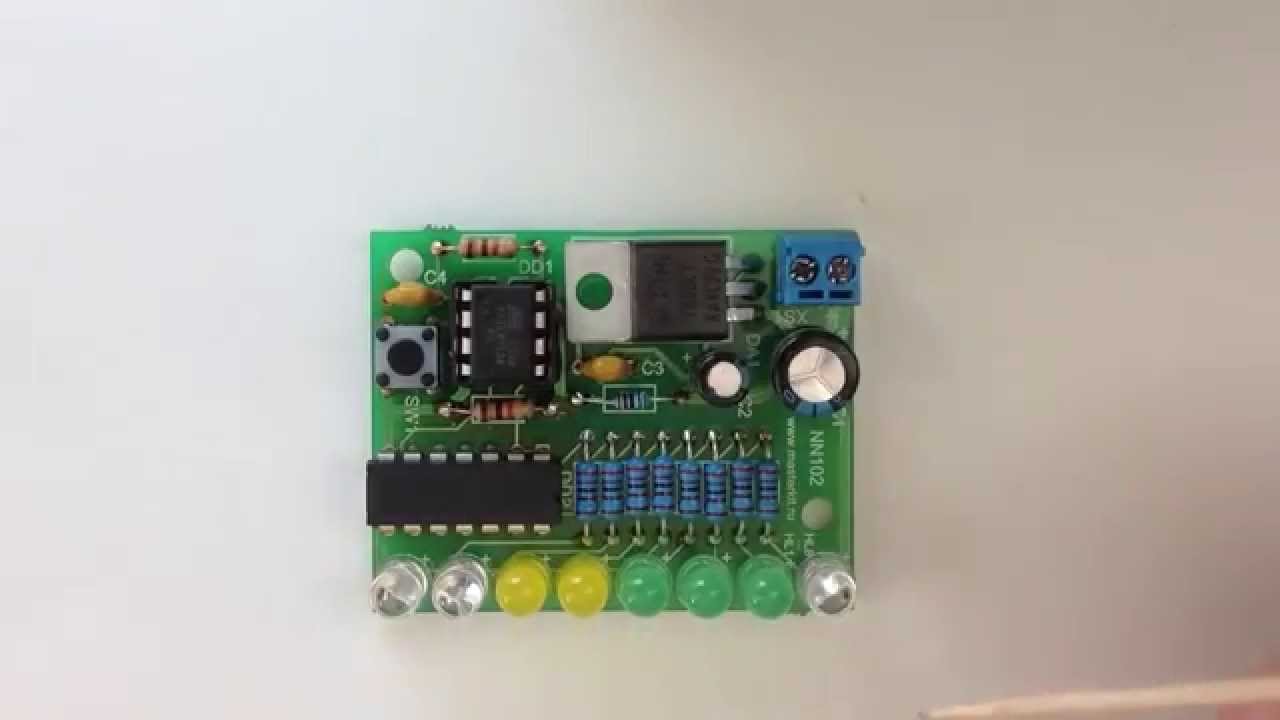

Набор для пайки NN102 позволяет собрать индикатор уровня напряжения. Индикатор служит для контроля предварительно заданного (запрограммированного) уровня постоянного напряжения от 7 до 25 вольт. Индикатор напряжения можно использовать, например, для контроля уровня заряда аккумуляторной батареи 12В автомобиля или другой акб. Измеряемое напряжение отображается с помощью шкалы, состоящей из восьми светодиодов. Шкала поделена на зоны: зеленую, желтую и красную (на фото светодиоды с прозрачным корпусом имеют красный цвет свечения). В зависимости от горящего светодиода уровень измеряемого напряжения характеризуется как нормальный/пониженный/повышенный: красные светодиоды загораются при критично низком или высоком уровне напряжения, зелёные - при нормальном уровне, жёлтые - при несколько отличающемся от нормального уровня значении напряжения. На основании показаний устройства может быть определено численное значение текущего уровня измеряемого напряжения. Цена деления шкалы программируется.
Индикатор уровня напряжения на светодиодах представляет собой электронный конструктор для начинающих. Набор для пайки послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу. Будет отличным подарком для начинающих радиолюбителей. Возрастное ограничение 14+.
Есть в наличии - 429 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Набор для пайки NN102 позволяет собрать индикатор уровня напряжения. Индикатор служит для контроля предварительно заданного (запрограммированного) уровня постоянного напряжения от 7 до 25 вольт. Индикатор напряжения можно использовать, например, для контроля уровня заряда аккумуляторной батареи 12В автомобиля или другой акб. Измеряемое напряжение отображается с помощью шкалы, состоящей из восьми светодиодов. Шкала поделена на зоны: зеленую, желтую и красную (на фото светодиоды с прозрачным корпусом имеют красный цвет свечения). В зависимости от горящего светодиода уровень измеряемого напряжения характеризуется как нормальный/пониженный/повышенный: красные светодиоды загораются при критично низком или высоком уровне напряжения, зелёные - при нормальном уровне, жёлтые - при несколько отличающемся от нормального уровня значении напряжения. На основании показаний устройства может быть определено численное значение текущего уровня измеряемого напряжения. Цена деления шкалы программируется.
Индикатор уровня напряжения на светодиодах представляет собой электронный конструктор для начинающих. Набор для пайки послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу. Будет отличным подарком для начинающих радиолюбителей. Возрастное ограничение 14+.
Технические характеристики
| Напряжение питания, В | 7...25 |
| Потребляемый ток, мА | 30 |
| Контролируемый уровень напряжения (программируется), В | 7...25 |
| Цена деления шкалы (программируется), В | 0,1...3 |
| Размеры печатной платы, мм | 38х48 |
| Габариты модуля, мм | 38х48х20 |
| Вес без упаковки, г | 17 |
| Вес с упаковкой, г | 42 |
Инструкции
Дополнительная информация
Очень часто у радиолюбителя возникает необходимость оперативно контролировать уровень напряжения. Конечно, можно приобрести мультиметр – благо, сейчас они недороги и очень распространены. Но использование мультиметра не всегда удобно. Дело в том, что для считывания цифр с дисплея и их интерпретации человеку требуется время, пусть даже речь идёт о долях секунды. К тому же цифры дисплея могут быть не видны с большого расстояния или в условиях ограниченной видимости. Большая точность индикации (до долей вольта) тоже не всегда нужна, а порой только мешает.
Во многих практических ситуациях нужна простая оценка напряжения: «пониженное», «нормальное» или «повышенное». Если использовать для индикации уровней напряжения интуитивно понятные светодиоды разных цветов – жёлтый, зелёный и красный – то буквально одного быстрого взгляда на линейку светодиодов будет достаточно для того, чтобы оценить ситуацию: зелёный цвет будет означать полный порядок, жёлтый будет сигнализировать о том, что напряжение выходит из-под контроля, а свечение красного светодиода будет означать, что Вам необходимо срочно исправить ситуацию. Этот набор не только даст начинающему радиолюбителю хороший опыт по сборке и пайке электронных конструкций, но и найдет практическое применение, например, при контроле состояния аккумуляторной батареи автомобиля.
Схемы
Схема
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Не могу добавить в корзину данный товар, пишет что купить в магазине.
Вопрос такой, есть ли он у вас и могу ли я его заказать, очень необходим.
Заранее спасибо, с уважением Александр.
- Напишите письмо на общую почту info@masterkit.ru
- Можно получить физоброжение платы с дорожками
- К сожалению, такой возможности нет. Но вы можете срисовать, приобретя данный набор.
