NM8021
Индикатор уровня заряда аккумуляторной батареи 12В - набор для пайки

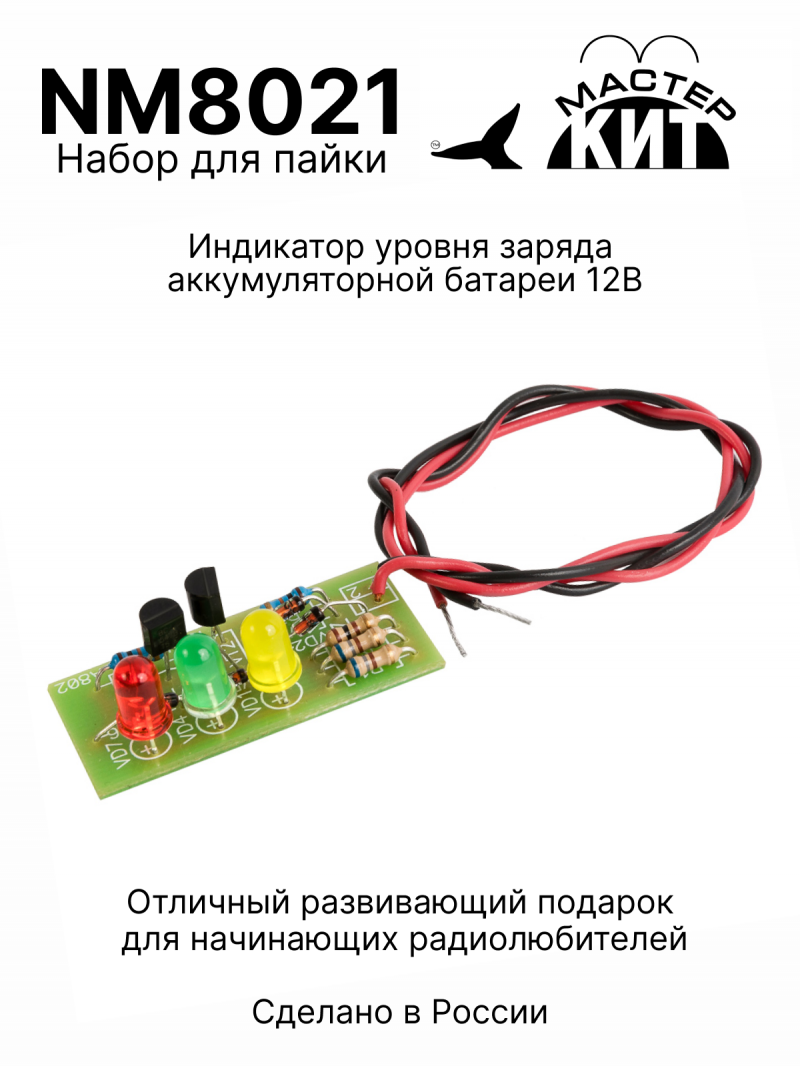

Набор для пайки индикатора уровня заряда, который позволяет контролировать состояние аккумуляторной батареи автомобиля и работоспособность реле-регулятора, что предотвратит преждевременный выход из строя аккумулятора и поможет сэкономить ваши деньги. Уровень заряда акб отображается с помощью шкалы, состоящей из трех светодиодов. Шкала поделена на зоны: зеленую, желтую и красную (на фото светодиоды с прозрачным корпусом имеют красный цвет свечения). Также с помощью этого тестера можно проверять и другое электрооборудование автомобиля.
Индикатор уровня заряда аккумулятора на светодиодах представляет собой электронный конструктор для начинающих. Набор для пайки послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу. Будет отличным развивающим подарком для для начинающих радиолюбителей.
Возрастное ограничение 14+.
Есть в наличии - 1740 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Набор для пайки индикатора уровня заряда, который позволяет контролировать состояние аккумуляторной батареи автомобиля и работоспособность реле-регулятора, что предотвратит преждевременный выход из строя аккумулятора и поможет сэкономить ваши деньги. Уровень заряда акб отображается с помощью шкалы, состоящей из трех светодиодов. Шкала поделена на зоны: зеленую, желтую и красную (на фото светодиоды с прозрачным корпусом имеют красный цвет свечения). Также с помощью этого тестера можно проверять и другое электрооборудование автомобиля.
Индикатор уровня заряда аккумулятора на светодиодах представляет собой электронный конструктор для начинающих. Набор для пайки послужит хорошим учебным пособием для обучения основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу. Будет отличным развивающим подарком для для начинающих радиолюбителей.
Возрастное ограничение 14+.
Технические характеристики
| Рабочий диапазон, В | 2,5…18 |
| Максимальный потребляемый ток, не более мА | 20 |
| Размер печатной платы, мм | 43х20 |
| Габариты модуля, мм | 43х20х15 |
| Вес без упаковки, г | 10 |
| Вес с упаковкой, г | 33 |
Инструкции
Дополнительная информация
Индикатор состоит из трех простейших пороговых элементов: - VD1, VD2; - VD3, VT1; - VD5, VD6, VT2. Светодиоды VD1, VD4, VD5, являются индикаторами и показывают уровень напряжения бортовой сети автомобиля. Резисторы R1, R2, R4 ограничивают ток через диоды, а R3, R5 обеспечивают необходимое напряжение смещения на базах транзисторов VТ1 и VТ2.
Схемы
Схема
Порядок сборки
- Проверьте комплектность набора согласно перечню элементов; - отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой; - при установке диодов конденсаторов необходимо соблюдать полярность; - перегрев транзисторов и диодов во время пайки может привести к выходу их из строя; - проверьте правильность монтажа; - присоедините к контактам 1 и 2 платы многожильные изолированные провода длиной 20…30 см (красный и черный соответственно). Правильно собранное устройство в настройке не нуждается. Вместо резисторов R3, R5 номиналом 10 кОм, набор может комплектоваться резисторами номиналом 11 кОм (коричневый, коричневый, оранжевый), что не влияет на работоспособность схемы.
Порядок работы с тестером:
1. Подключите устройство к бортовой сети автомобиля, соблюдая полярность – конт.1 печатной платы к положительному проводу электропроводки (красный провод), конт.2 (черный провод) – к корпусу автомобиля.
2. В соответствии с показаниями индикаторов определите состояние аккумулятора и работоспособность генератора и реле-регулятора автомобиля.
Дополнительные рекомендации. Устройство желательно поместить в небольшой корпус подходящего размера (для этой цели хорошо подойдет корпус от старого использованного маркера, в котором можно закрепить положительный щуп тестера и установить печатную плату, предусмотрев отверстие для светодиодов и второго вывода, для удобства его можно снабдить зажимом типа «крокодил». Соедините отрицательный вывод тестера с корпусом автомобиля. Включение одного из светодиодов при касании положительным щупом соответствует наличию положительного напряжения в проверяемой электрической цепи.
Примечание: Следует обратить внимание на то, что, иногда, проверяемые цепи могут иметь внутреннее сопротивление (обмотки реле, лампы, переходные сопротивления в соединениях). В этом случае по яркости свечения светодиодов можно судить как об их величине, так и об исправности элементов оборудования.
