BM2115

Активный фильтр НЧ для сабвуфера

Активный фильтр НЧ для сабвуфера обладает малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений, минимальным числом внешних пассивных элементов обвязки. Использование активного фильтра избавит вас от установки громоздкого пассивного ФНЧ на выходе УМ, обладающего низким КПД.

Готовый модуль


Новинки

Технические арактеристики

Диапазон напряжений питания (B)
7…15
Коэффициент усиления (dbi)
6
Потребляемый ток, не более (мА)
6
Частота среза (Гц)
100
Длина (мм)
37
Ширина (мм)
27
Затухание вне полосы пропускания (дБ/Окт)
12
Вес
46 г


Особенности

Данный набор рекомендуется использовать совместно с наборами NM2034 и NM2042.



Принцип работы

Фильтр (неинвертирующий, второго порядка) выполнен на сдвоенном операционном усилителе LM358 (DA1). Светодиод HL1 индицирует работу устройства, потенциометром R1 осуществляется регулировка уровня входного сигнала. Фильтр устанавливается между линейным выходом источника сигнала и входом УМ сабвуфера.



Конструкция устройства

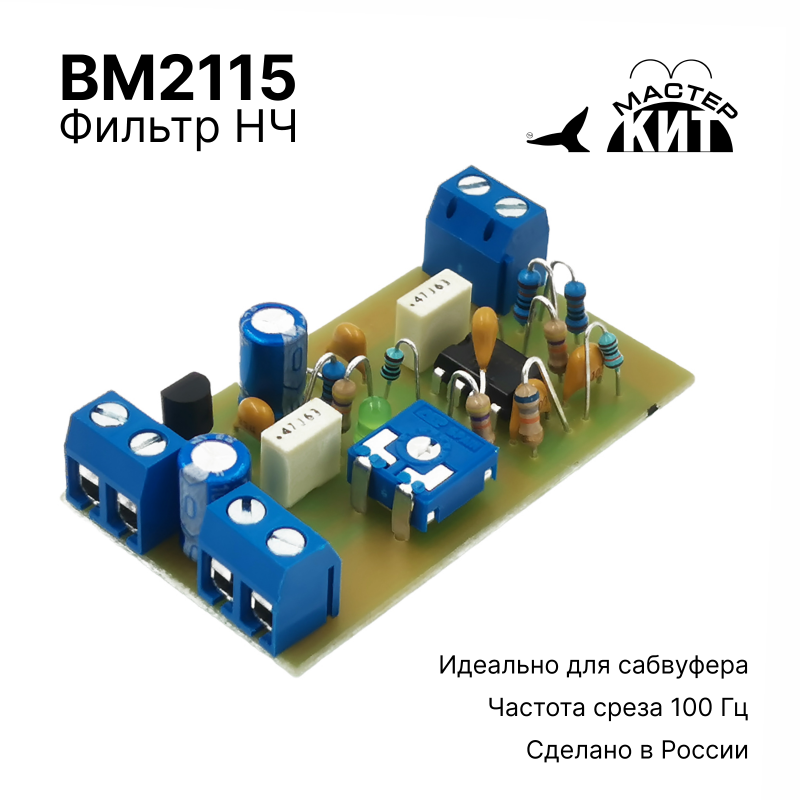

Конструктивно активный фильтр выполнен на печатной плате из фольгированного стеклотекстолита.Геометрия устройства позволяет монтировать его в разрыв сигнального провода. Для удобства подключения питающего напряжения и сигнальных проводов предусмотрены парные клеммные винтовые зажимы.



Схемы

BM2115 - Активный фильтр НЧ для сабвуфера - Принципиальная схема

Принципиальная схема скачать


BM2115 - Активный фильтр НЧ для сабвуфера - Монтажная схема

Монтажная схема скачать


BM2115 - Активный фильтр НЧ для сабвуфера - Подключение

Подключение скачать




Настройка

Правильно собранное устройство не требует настройки.



Вопросы и ответы

Как я понял-данный фильтр устанавливается перед усилителем. Вопрос в следующем-на вход усилителя подается стереосигнал с 1 каналом на центральный динамик и 2 каналом непосредственно на сабвуфер трехпроводным кабелем. Как правильно в этом случае расключить схему применяя данный фильтр?

На Вход модуля Х3 необходимо подавать сигнал с двух каналов через резистор номиналом 1 кОм.


Добрый день, хочу собрать активный сабвуфер. Посоветуйте пожалуйста набор. Пока остановился на этом https://masterkit.ru/shop/23046082304612

Можно использовать MP3116btl https://masterkit.ru/shop/2273806 или вместе с NM0103 https://masterkit.ru/shop/2304612




Комментарии

Комментарии

0 Александр Коноплёв 29.08.2016 13:25
нужна регулировка частоты среза для подгонки АЧХ сабвуфера под имеющуюся аудио систему - можно ли её осуществить в этом модуле ?
Ответить | Ответить с цитатой | Цитировать
0 Советник 29.08.2016 13:39
Нет.
Ответить | Ответить с цитатой | Цитировать
0 Сергей 10.08.2017 12:34
Частота среза наверное на 100 кГц, а 100 Гц?
Ответить | Ответить с цитатой | Цитировать
0 Билев Геннадий Алекс 30.10.2017 11:29
Так как все-таки насчет частоты среза? 100 кГц? Нелепо как-то для сабвуфера. Ответьте, пожалуйста, без этого невозможно рассматривать Ваше предложение о приобретении этого устройства.
Ответить | Ответить с цитатой | Цитировать
0 Советник 30.10.2017 11:41
Все верно 100 Гц.
Спасибо что указали на опечатку, все поправили.
Ответить | Ответить с цитатой | Цитировать
