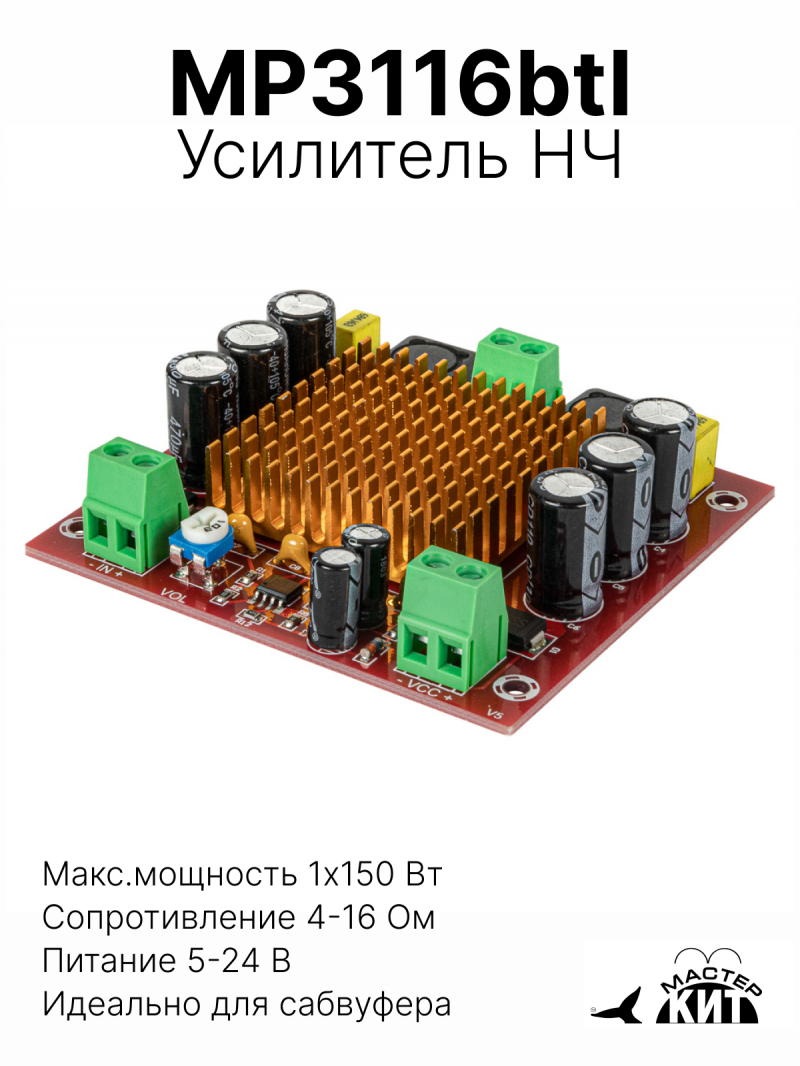

MP3116btl
Усилитель НЧ 1х150 Вт, моно, D-класс, для сабвуфера (TPA3116)
Отличное решение для саба!
MP3116btl простой и надежный цифровой усилитель низкой частоты (НЧ) класса D. Представляет собой мощный одноканальный усилитель звука (моно ), изготовленный на основе интегральной микросхемы TPA3116, которая отлично зарекомендовала себя временем и гарантирует отличное качество звука.
Области применения данного УНЧ крайне разнообразны. Универсальное питание позволяет использовать MP3116btl в качестве готового усилителя для сабвуфера в машине или дома. Например, можно использовать в качестве усилителя сабвуфера домашнего кинотеатра, который можно изготовить своими руками. Данный усилитель звука обладает минимальными: коэффициентом нелинейных искажений, уровнем собственных шумов и широким диапазоном питающих напряжений и сопротивлений нагрузки. В составе усилителя реализован регулятор уровня громкости с предварительным усилителем, что добавляет комфорта при эксплуатации.
Этот компактный и качественный Hi-Fi усилитель подойдет для динамиков и колонок с максимальной мощностью 100…150Вт. Данный УНЧ будет отлично работать в канале сабвуфера при установке на входе дополнительного фильтра низких частот, например, BM2115 или NM0103.
В усилителе установлен фильтр для среза высоких частот, частота среза 3кГц (это реализовано для динамиков с фильтрами). Для отключения фильтра и использования устройства в качестве обычного мощного моно усилителя необходимо удалить конденсатор C26.
Модуль позволяет реализовать принцип: купил – подключил. Схема подключения указана в инструкции.
При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Есть в наличии - 237 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
MP3116btl простой и надежный цифровой усилитель низкой частоты (НЧ) класса D. Представляет собой мощный одноканальный усилитель звука (моно ), изготовленный на основе интегральной микросхемы TPA3116, которая отлично зарекомендовала себя временем и гарантирует отличное качество звука.
Области применения данного УНЧ крайне разнообразны. Универсальное питание позволяет использовать MP3116btl в качестве готового усилителя для сабвуфера в машине или дома. Например, можно использовать в качестве усилителя сабвуфера домашнего кинотеатра, который можно изготовить своими руками. Данный усилитель звука обладает минимальными: коэффициентом нелинейных искажений, уровнем собственных шумов и широким диапазоном питающих напряжений и сопротивлений нагрузки. В составе усилителя реализован регулятор уровня громкости с предварительным усилителем, что добавляет комфорта при эксплуатации.
Этот компактный и качественный Hi-Fi усилитель подойдет для динамиков и колонок с максимальной мощностью 100…150Вт. Данный УНЧ будет отлично работать в канале сабвуфера при установке на входе дополнительного фильтра низких частот, например, BM2115 или NM0103.
В усилителе установлен фильтр для среза высоких частот, частота среза 3кГц (это реализовано для динамиков с фильтрами). Для отключения фильтра и использования устройства в качестве обычного мощного моно усилителя необходимо удалить конденсатор C26.
Модуль позволяет реализовать принцип: купил – подключил. Схема подключения указана в инструкции.
При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Технические характеристики
| Напряжение питания однополярное, В | 5-24 |
| Сопротивление подключаемой акустики, Ом | 4-16 |
| Максимальный ток потребления, А | 6 |
| КПД более, % | 90 |
| Диапазон воспроизводимых частот, Гц | 20…20000 |
| Максимальная выходная мощность, Вт | 1х150 |
| Рабочая температура, C | -40… 85 |
| Габариты модуля, мм | 73х77х20 |
| Вес, г | 64 |
| Вес с упаковкой, г | 99 |
Инструкции
Особенности
- Широкий диапазон питающего напряжения 5В-24В
- Защита от короткого замыкания в нагрузке
- Защита от превышения температуры корпуса микросхемы
- Высокая частота преобразования 400 кГц-1,2 МГц. Что позволяет получить качественный сигнал без применения громоздких фильтров для очистки ШИМ
- Высокий КПД
- Возможность подключения к линейному входу без предварительных усилителей и цепей согласования
- Применение замкнутой обратной связи обеспечивает отличный уровень подавления помех источников питания
- На плате установлен регулятор громкости
Принцип работы
Модуль построен на базе звуковой микросхемы D-класса. В модуле используется микросхема TPA3116, включенная в BTL режиме. Таким образом, достигается 150Вт выходной мощности на канал с малыми интермодуляционными помехами и низким коэффициентом искажений. Благодаря высокому КПД микросхемы, более 90%, не требуется массивных радиаторов и систем активного охлаждения. На плате установлен регулятор громкости, что делает усилитель боле удобным в применении. По умолчанию на входе усилителя установлен фильтр для среза высоких частот что позволяет сразу использовать усилителя для построения сабвуфера. Для отключения фильтра необходимо удалить конденсатор C26.
Функции
- Усиливает речь или музыку в звуковом диапазоне 20…200000 Гц
Режимы работы устройства
- Класс D
Дополнительная информация
Ответы на часто возникающие вопросы:
как меняется при изменении напряжения питания :
-выходная мощность: при изменении напряжения от 5В до 24В мощность изменяется от 5Вт до 150Вт.
-коэффициент нелинейных искажение: искажения типа ступенька менее 1%
-отношение сигнал/шум: не более 100 Дб
-оптимальное сопротивление нагрузки: 4 Ом
-потребляемая мощность от сети: 160 Вт
- КПД усилителя: более 90%
Какова полярность питающего напряжения (одно или 2х полярное), требования к его стабильности (пульсациям): однополярное пульсация не должна превышать более 200 мВ, рекомендованный источник питания LRS-200-24.
Производятся ли узлы для укомплектования УМ до полноценного УНЧ - регуляторы тембра и громкости, ФНЧ для подключения к усилителю акустической системы и т.п.: в данный момент производятся ФНЧ BM2115 и NM0103, регуляторы тембра BM2112 и NM0104, индикатор уровня NM0107.
Источник питания для усилителя MP3116btl:
промежуточная мощность 30% при напряжении 12В
| LM75-22B12-Q | Morsun |
| LRS-100-12 | MW |
промежуточная мощность 50% при напряжении 15В
| LM150-22B15 | Morsun |
| LRS-150-15 | MW |
для максимальной мощности при напряжении 24В
| LM200-12B24 | Morsun |
| LRS-200-24 | MW |
Статьи
Схемы
Схема подключения цифрового процессора
Схема подключения к преобразователю (стабилизатору) напряжения
Комплект поставки
- Модуль в сборе - 1 шт. шт.
- Инструкция - 1 шт. шт.
Что потребуется для сборки
- Отвертка
- Монтажный провод
- Бокорезы
Подготовка к эксплуатации
- Подключите акустику.
- Подайте питание 5-24В на модуль, соблюдая полярность.
- Коснитесь пинцетом контактов линейного входа. В динамиках должен быть слышен слабый фон.
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- -40…+85 град.С
- Влажность до 95% без образования конденсата.
Меры предосторожности
- Не превышайте максимальное напряжение питания модуля.
- Не путайте полярность подключения питания.
- Невыполнение данных требования приведет к выходу модуля из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Хочу использовать в качестве обычного усилителя. Как отключить завал по высоким частотам?
- Необходимо удалить с помощью паяльника или бокорезов конденсатор C29.
- Какая частота отсечки СЧ/ВЧ конденсатором С29? Нет ли АЧХ усилителя?
И какие параметры подстроечного резистора? Можно ли его заменить выносным?
- частота отсечки порядка 3000 Гц с пологим скатов в ВЧ диапазоне. Подстроечный резистор номиналом 10 кОм, заменить можно на любой переменный. Можно заменить на выносной. Подключать необходимо экранированными проводами.
- Доброго времени!
1.Если подключить к этому УМ сигнал с линейного выхода не обрезанный по частотам, отфильтрует ли он его для саба, или нужен фильтр?
2. Каковы пределы регулировки громкости подстроечником(vol) , его параметры в Ком , (А или В) характеристика
- 1. Обрежет, но завал небольшой. 2. От нуля до полной громкости. 3. Номинал 10 кОм. характеристика В
- Где на плате находится этот C29? Ужи и под радиатором искал.
- Он находится у плюсового контакта клеммы IN
