BM2037

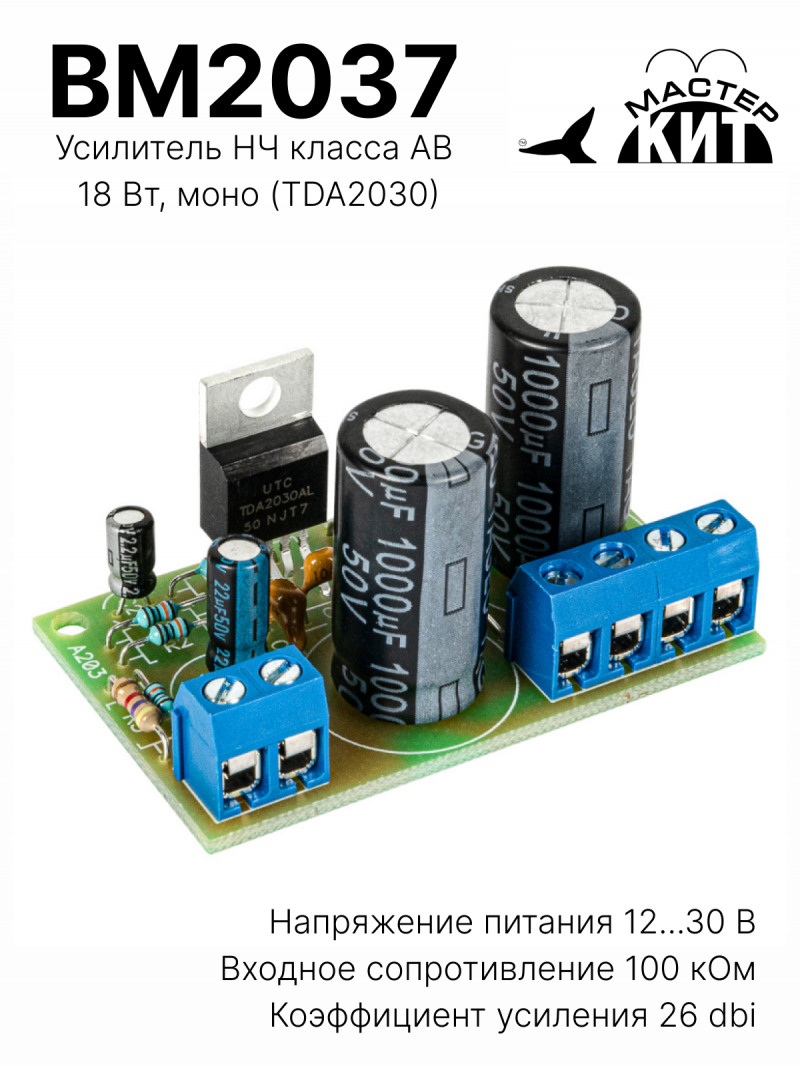

Усилитель НЧ класса АВ, 18 Вт, моно (TDA2030)

Простое решение для вашей задачи!

Простой и надежныйHi-Fi усилитель звука класса AB. Представляет собой одноканальный усилитель мощности на микросхеме TDA2030. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). Обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Имеет компактные габариты. Этот легкий и качественный усилитель нч подойдет для динамиков и колонок c мощностью 20...30Вт. Например, использовать в качестве усилителя мощности для компьютерных, автомобильных колонок или внешней акустики для телевизора. Также этот УНЧ можно использовать для изготовления сабвуфера при установке дополнительного фильтра низких частот. В случае использования усилителя для воспроизведения всей полосы частот рекомендуем использовать темброблок, это позволит добавить звуку окраски на низких и высоких частотах. Для удобства подключения питающего напряжения и нагрузки, на плате установлены клеммы с винтовыми зажимами под отвертку.

Этот усилитель разработан и произведён на высокотехнологичных линиях в России. При сборке модуля используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.

Есть в наличии


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


800
+ 40 бонусов на счет

в корзине 0 шт.


Простой и надежныйHi-Fi усилитель звука класса AB. Представляет собой одноканальный усилитель мощности на микросхеме TDA2030. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). Обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Имеет компактные габариты. Этот легкий и качественный усилитель нч подойдет для динамиков и колонок c мощностью 20...30Вт. Например, использовать в качестве усилителя мощности для компьютерных, автомобильных колонок или внешней акустики для телевизора. Также этот УНЧ можно использовать для изготовления сабвуфера при установке дополнительного фильтра низких частот. В случае использования усилителя для воспроизведения всей полосы частот рекомендуем использовать темброблок, это позволит добавить звуку окраски на низких и высоких частотах. Для удобства подключения питающего напряжения и нагрузки, на плате установлены клеммы с винтовыми зажимами под отвертку.

Этот усилитель разработан и произведён на высокотехнологичных линиях в России. При сборке модуля используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.

Технические характеристики

Напряжение питания однополярное, В 12...30
Входное сопротивление, кОм 100
Коэффициент усиления, dbi 26
Тип питания постоянный
Номинальная выходная мощность, на канал Вт 18
Сопротивление нагрузки, не менее Ом 4
Потребляемый ток, не более мА 3500
Количество входов 1
Количество выходов 1
Полоса частот, Гц 20...20000
Рекомендованная температура эксплуатации, °С 0…70
Длина, мм 53
Ширина, мм 33
Высота, мм 40
Вес без упаковки, г 24
Вес с упаковкой, г 59

Инструкции


Особенности

  • Малые габариты.
  • Широкий диапазон питающих напряжений и сопротивлений нагрузки.
  • Простое подключение.

Принцип работы

УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030A. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.


Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы. Микросхему усилителя необходимо установить на теплоотвод (в комплект не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС. Между корпусом микросхемы и радиатором необходимо установить диэлектрическую теплопроводящую прокладку.


Дополнительная информация

Микросхема TDA2030A представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Позволяет собрать на своей основе качественный УМЗЧ (усилитель мощности звуковой частоты).

Пожалуй, не слышал об этой микросхеме лишь тот, кто никогда не увлекался радиотехникой. Легендарная TDA2030А известна радиолюбителям очень давно и ценится за качество звука. Помимо этого, популярна она и у производителей активной акустики, например, компьютерных колонок. В недорогой акустике с выходной мощностью в районе 15 Вт на канал в качестве усилителя вы чаще всего встретите именно эту микросхему.

Благодаря широкому диапазону напряжения питания, небольшим размерам и качественному звуку этот усилитель найдет широкое применение как для ремонта существующей промышленной аудио техники, так и для построения самодельных усилителей звука и сабвуферов своими руками.


Схемы

Схема - BM2037 - Усилитель НЧ класса АВ, 18 Вт, моно (TDA2030)

Схема


Комплект поставки

  • Модуль BM2037 - 1 шт.
  • Инструкция - 1 шт.

Что потребуется для сборки

  • Для подключения понадобится: провод, отвертка, бокорезы.

Подготовка к эксплуатации

  • Проверка:
  • Подключите акустическую систему к контактам Х4, Х5.
  • Подайте питание 12В на контакты Х3, Х6, соблюдая полярность.
  • Коснитесь пальцем контакта Х1. При этом в динамике вы должны услышать легкий фон.
  • Проверка завершена. Приятной эксплуатации.

Условия эксплуатации

  • Температура -30С до +50С.
  • Относительная влажность 20-80% без образования конденсата.

Меры предосторожности

  • Усилитель нельзя подключать к сабвуферу со встроенными фильтрами.
  • Не превышайте максимально допустимое напряжение питания модуля.
  • Не путайте полярность питания унч.
  • Эксплуатируйте усилитель только с акустикой сопротивлением 4 Ом или 8 Ом.
  • Не соблюдение данных требований приведет к выходу устройства из строя.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
