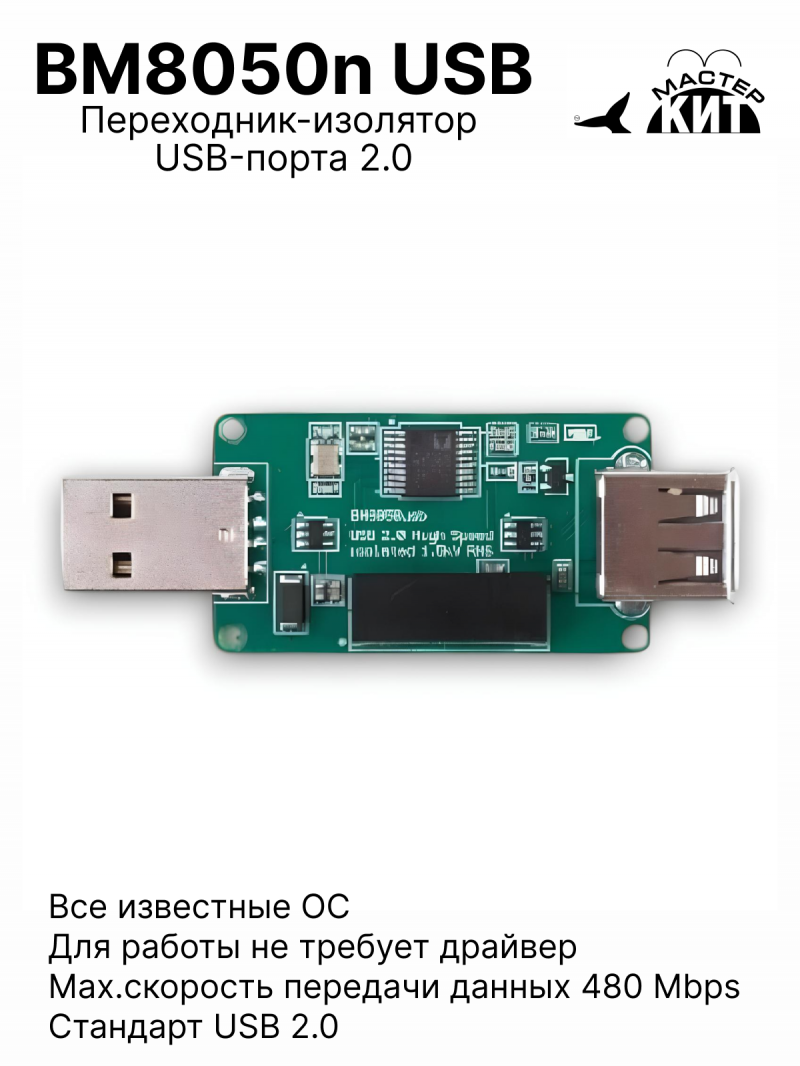

BM8050n USB ADUM3165
Переходник-изолятор USB-порта 2.0 Мастер Кит
Переходник-изолятор BM8050n USB служит для электрической изоляции USB-порта компьютера или ноутбука от внешних устройств.Модуль основан на микросхеме ADUM3165 и соответствует стандарту USB 2.0, поддерживая режимы Low-speed, Full-speed и High-speed 480 Мбит/с. Модуль оснащён гальванически изолированным источником питания DC\DC с максимальным током 600 мА, обеспечивая стабильное питание подключённых устройств и разделение заземления компьютера с отрицательным полюсом питания внешних устройств. Изоляция между USB-портом и внешними устройствами составляет 1,5 кВ, что защищает компьютер от непредвиденных ситуаций
Модуль является продолжением ранней модели BM8050n, построенной на микросхеме ADUM3160, которая, в свою очередь, имеет ограничение в пропускной способности до 12 Мбит/с и ограниченный набор режимов Low and Full speed, что недостаточно для устройств нового класса, таких как USB-осциллограф и звуковые устройства с поддержкой новых аудиостандартов.
BM8050n USB работает в режиме прозрачного моста и не требует установки драйверов, достаточно подключить его к USB-порту устройства и начать использовать оборудование без дополнительных настроек.
Компактный USB-изолятор обеспечивает защиту данных от перегрузок и скачков напряжения, гарантируя стабильность работы системы, а также устраняет помехи в питании USB-порта, защищая звуковые карты, ЦАПы, усилители для наушников и другие подобные устройства. Переходник-изолятор будет полезен при экспериментах с USB-шиной или подключении к компьютеру подозрительных устройств, что поможет защитить ноутбук и ПК от дорогостоящего ремонта.
BM8050n USB разработан и изготовлен на высокотехнологичном производстве в России с использованием оригинальных компонентов от ведущих производителей.
Есть в наличии - 686 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Переходник-изолятор BM8050n USB служит для электрической изоляции USB-порта компьютера или ноутбука от внешних устройств.Модуль основан на микросхеме ADUM3165 и соответствует стандарту USB 2.0, поддерживая режимы Low-speed, Full-speed и High-speed 480 Мбит/с. Модуль оснащён гальванически изолированным источником питания DC\DC с максимальным током 600 мА, обеспечивая стабильное питание подключённых устройств и разделение заземления компьютера с отрицательным полюсом питания внешних устройств. Изоляция между USB-портом и внешними устройствами составляет 1,5 кВ, что защищает компьютер от непредвиденных ситуаций
Модуль является продолжением ранней модели BM8050n, построенной на микросхеме ADUM3160, которая, в свою очередь, имеет ограничение в пропускной способности до 12 Мбит/с и ограниченный набор режимов Low and Full speed, что недостаточно для устройств нового класса, таких как USB-осциллограф и звуковые устройства с поддержкой новых аудиостандартов.
BM8050n USB работает в режиме прозрачного моста и не требует установки драйверов, достаточно подключить его к USB-порту устройства и начать использовать оборудование без дополнительных настроек.
Компактный USB-изолятор обеспечивает защиту данных от перегрузок и скачков напряжения, гарантируя стабильность работы системы, а также устраняет помехи в питании USB-порта, защищая звуковые карты, ЦАПы, усилители для наушников и другие подобные устройства. Переходник-изолятор будет полезен при экспериментах с USB-шиной или подключении к компьютеру подозрительных устройств, что поможет защитить ноутбук и ПК от дорогостоящего ремонта.
BM8050n USB разработан и изготовлен на высокотехнологичном производстве в России с использованием оригинальных компонентов от ведущих производителей.
Технические характеристики
| Входное напряжение, В | 5 |
| Выходное напряжение, В | 5 |
| Максимальный выходной ток, мА | 500 |
| Max.скорость передачи данных, Mbps | 480 |
| Поддерживаемые ОС | Win98, WinXP, Win7, Win10, Linux, Mac OS |
| Диапазон рабочих температур, С | -30… 60 |
| Габариты модуля, мм | 69x15x25 |
| Вес без упаковки, г | |
| Вес с упаковкой, г | 34 |
Инструкции
Особенности
- Обеспечивает гальваническую развязку USB шины
- Для работы не требует драйвер
- Поддерживает все известные ОС
- стандарт USB 2.0
Дополнительная информация
Особенностью стандарта USB является то, что периферийные устройства имеют общую «землю» с USB-хостом и оказываются электрически связаны с «грязной землей» импульсного БП и соответственно всего ПК. Если ваш компьютер не заземлен правильно (нужен отдельный действующий третий провод заземления в евророзетке), то кроме шумов и помех вы можете получить «фазу» сетевого напряжения и потенциал около 110В со всеми вытекающими.
USB изолятор позволяет избавиться от земляных петель, электрически отсоединяет «грязную землю», снижает уровень помех и шумов, предохраняет от повреждения и ПК и внешнее оборудование. При гальванической развязке уже нет прямого электрического контакта между устройствами и можно без боязни подключать специфичные устройства вроде USB-осциллографов, программаторов, логических анализаторов. TTL-конвертеров и т.п. Это особенно полезно при работе с измерительными приборами или в производственных условиях и является обязательным в медицинской аппаратуре.
Так же переходник USB обеспечивает правильную гальваническую развязку и позволяет избавиться от шумов по питанию USB порта, что делает его незаменимым для работы со звуковыми картами, внешними USB-ЦАПами, усилителями для наушников и и т.п.
Модуль совместим с любыми ПК. Для работы не требует драйвер.
Bm8050n ( макс.скорость передачи данных, Mbps 120 ) подходит для Full/Low speed
Его улучшенный аналог на микросхемe ADUM 3165 Bm8050n USB ( макс.скорость передачи данных, Mbps 480) подходит для Full/Low speed/ High speed
Для того, чтобы понять на каком стандарте работает ваше устройство, нужно его проверить с помощью программы usbtreeview
Комплект поставки
- Модуль в сборе - 1 шт.
- Инструкция - 1 шт.
