BM8034
Устройство для сбора и передачи данных по Wi-Fi
Устройство сбора и передачи данных (УСПД) BM8034 предназначен для сбора данных о потребляемых в быту ресурсах: воды, тепла, электроэнергии и газа, а также для управления некоторыми исполнительными устройствами. Модуль устанавливается в непосредственной близости от счетчиков ресурсов или датчиков на расстоянии до 100 метров (при использовании витой пары).
Нет в наличии
Устройство сбора и передачи данных (УСПД) BM8034 предназначен для сбора данных о потребляемых в быту ресурсах: воды, тепла, электроэнергии и газа, а также для управления некоторыми исполнительными устройствами. Модуль устанавливается в непосредственной близости от счетчиков ресурсов или датчиков на расстоянии до 100 метров (при использовании витой пары).
Технические характеристики
| Количество входов/выходов (каналов): | 8 шт. |
| Выход открытый коллектор , макс. ток, мА | 10 |
| Пределы относительной погрешности измерения количества импульсов: | ±0,1% |
| Питание: | 3 пальчиковые батареи типоразмера АА |
| Класс защиты корпуса от влаги: | IP54 |
| Класс пожаробезопасности: | NEMA 4x/12/13 |
| Диапазон рабочих температур: | +10…+60°С |
| Устройство соответствует требованиям ГКРЧ | от 07.05.2007 №07-20-03-001 |
| Габаритные размеры: | 107х90х32 мм |
| Вес с упаковкой, г | 300 |
Дополнительная информация
К одному прибору может быть подключено до 8 любых устройств в любой комбинации:
- счетчики воды;
- счетчики газа;
- счетчики электричества (при установке дополнительного модуля интерфейса CAN или RS-485);
- датчики температуры, например, BM8034temp;
- датчики протечки воды, например, BM8034water;
- датчики уровня жидкости;
- датчики утечки газа;
- исполнительные устройства (запорно-регулирующая арматура с электроприводом), например, шаровый кран с электроприводом BM8034valve.
При использовании дополнительных встраиваемых модулей интерфейсов RS-485 или CAN к одному УСПД, помимо 8 устройств, перечисленных выше в описании, можно подключить до 8 счетчиков электроэнергии типа Меркурий.
Модули можно объединять для увеличения количества обслуживаемых каналов сбора информации.

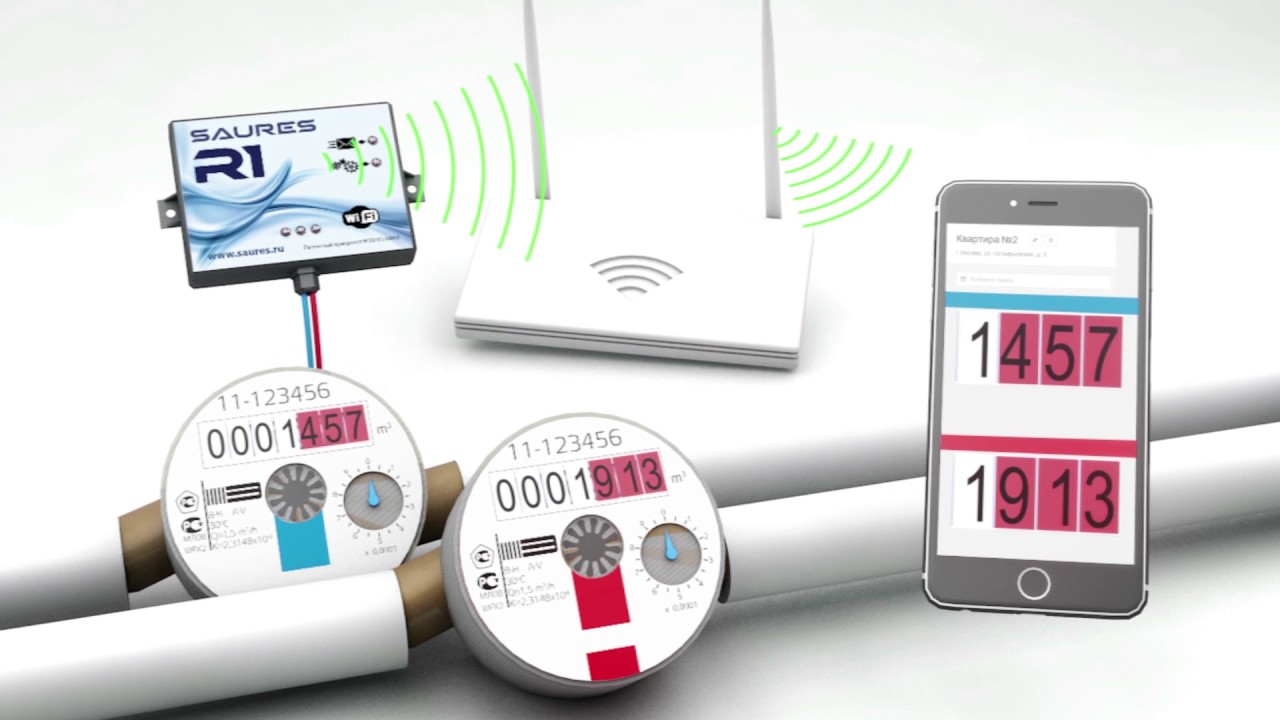

Прибор собирает данные со счетчиков и датчиков и по установленному в настройках расписанию передает их на сервер, расположенный на территории России. В штатном режиме данные отправляются раз в сутки с почасовой детализацией. Если обнаруживается аварийная ситуация (отключился счетчик воды, возникла протечка, садится батарея и т.д.) прибор выходит на связь немедленно и сообщает об этом владельцу с использованием PUSH или E-MAIL уведомлений. На сервере организован личный кабинет каждого пользователя.
В личном кабинете можно указать, в какой день и час сервер будет ежемесячно автоматически отправлять показания. Показания могут отправляться следующими способами: в виде PUSH уведомления, в виде E-MAIL, непосредственно на портал MOS.RU. Забудьте о рутине связанной с ежемесячной передачей показаний вручную!
Также вы можете просто смотреть показания и графики на вашем мобильном телефоне, планшете или компьютере, используя браузер или мобильное приложение для iOS и Android.
Питание модуля производится от трех щелочных (Alkaline) батареек типоразмере АА, продолжительность автономной работы не менее 3 лет. При снижении уровня заряда ниже 10% пользователю будет отправлено PUSH или E-MAIL уведомление.
Устройство связывается с сервером, используя выход в интернет через частную или публичную сеть Wi-Fi с шифрованием. Можно использоваться две сети: основную и резервную. В отсутствии связи прибор собирает и хранит почасовой журнал в течение 1 месяца, при её возобновлении передает данные на сервер. В любой нештатной ситуации (прибор не выходит на связь, произошла протечка, обрыв в линии связи до датчика или счетчика и т.п.) сервер отправит вам PUSH или E-MAIL уведомление.
Статьи
Схемы
Схема подключения
Софт
Комплект поставки
- Упаковка картонная коробка - 1 шт. шт.
- Модуль (УСПД) - 1 шт. шт.
- Корпус - 1 шт. шт.
- Батарейки GP SUPER - 3 шт. шт.
- Нейлоновая стяжка для крепления к трубам - 1 шт. шт.
- Шурупы со сверлом для крепления к твердым поверхностям - 3 шт. шт.
- Руководство по эксплуатации - 1 шт. шт.
- Паспорт - 1 шт. шт.
Подготовка к эксплуатации
- Подключите счетчики и датчики согласно функциональной схеме устройства, согласно описания по настройке пункт 10.2.2
Вставьте провода в отверстия до упора;
Классическая схема подключения:
- Вход 1 – горячая вода;
- Вход 2 – холодная вода;
- Вход 3 – газ;
- Вход 4 – тепло;
- Остальные входы – датчики и шаровые
электроприводы.
Переведите УСПД в режим настройки и зарегистрируйте на сервере, согласно описания по настройке пункт 10.2.4 - Приятной эксплуатации.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Внимание!
- Изменения в версии 3.4.1:
Добавлена функция WPS (автоматическое получение имя сети и пароля от Wi-Fi роутера без необходимости вводить их вручную). Запускается при одновременном удержании более 5 секунд кнопок настройки и отправки.
Оптимизировано время обмена с сервером, что уменьшает разряд батарей примерно на 15%.
За счет большего задействования оперативной памяти основного контроллера примерно на 35% снижено энергопотребление. При открытии крышки устройства производится принудительная запись всех данных во флэш память.
Гистерезис датчика температуры изменен с ±1 градус, на ±0.5 градуса, что повышает его чувствительность для отправки тревожных сообщений.
Число повторов попыток связи уменьшено с 3 до 2 и общая продолжительность попыток уменьшена с 60 секунд до 30 секунд, что существенно экономит заряд батарей при недоступности точки доступа или отсутствии интернета.
Исправлены мелкие ошибки и недочеты.
Общая энерго-эффективность устройства увеличена почти в два раза, что соответственно примерно в два раза увеличивает автономную работу устройства от батареек!
На сайт выложена документация для версии 3.4.1 для контроллера с описанием всех новых функций.
Все устройства с прошивками 3.4.Х поставлены на автоматическое обновление при очередном сеансе связи в личном кабинете. Для обновления своего устройства до последней версии пишите на адрес support@saures.ru
Вопросы и ответы
- 2990 это с модулем wi-fi? c rs-485?
- Только с модулем Wi-Fi
- счетчики электричества (при установке дополнительного модуля интерфейса CAN или RS-485);
Т.е. Его отдельно приобретать? Сколько он стоит? Можно ссылку?
Почему именно выделено так что для электроэнергиях счетчиков нужен именно модуль этот?
- Пока не знаем, либо будет поставляться отдельно либо будет установлен на плату в следующих версиях. Потому что WEB интерфейс заточен именно под эти виды счетчиков. В теории можно собирать данные с любых подходящих счетчиков.
- У вашего устройства есть аналоговые каналы измерения? Оно может измерять сопротивление и напряжение? Может есть возможность как-то перенастроить каналы на измерение напряжения и сопротивления? Если у вас заказать изготовление устройства для сбора и передачи данных с восьми аналоговыми каналами измерения сопротивления и напряжения, то сколько оно может приблизительно стоить? p.s. если устройство будет иметь аналоговые каналы измерения, то возможен заказ крупной партии.
- УСПД в представленном на сайте варианте работает в связке с программным обеспечением (микропрограммой и ПО сервера), обеспечивающим заявленный функционал сбора данных с бытовых приборов учета ресурсов и некоторых датчиков. В частности, все 8 каналов могут быть настроены на прием данных с терморезисторов, но в личном кабинете будут отображаться температуры, а не сопротивления. Поскольку в устройстве используется микроконтроллер, то входы могут выполнять функцию AЦП и, таким образом, возможно измерение входных напряжений. Но для реализации такого функционала требуется переработка ПО и, возможно, входных цепей прибора. А это уже отдельное техническое задание и разработка.
- Можно ли счетчики подсоединить к УСПД подсоединить по беспроводной технологии, применив какие-нибудь модули?
- Теоретически можно. Например, счетчик воды вырабатывает 1 импульс (замыкаются контакты на его выходе) на каждые 10 литров. Соотвественно, если этот импульс подать на передатчик 433 МГц и принять соотвествующим приемником с реле на выходе, которое подключено к каналу УСПД. Возможно, для реализации такой схемы придется установить формирователь (удлинитель) выходного импульса счетчика. Готовых устройств, реализующих беспроводную передачу данных у нас нет.
- Добрый день, подскажите,
как часто нужно менять батарейки?
- Продолжительность автономной работы, от одного комплекта элементов питания, не менее 3 лет.
