NM0110

Набор для сборки автоматического выключателя электроприборов

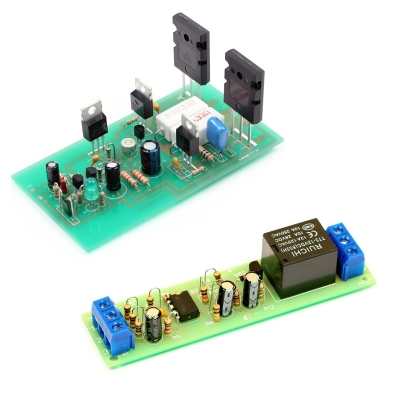

Комплектом дешевле!

Устройство, собранное из этого набора. позволит вам автоматизировать включение-выключение компонентов вашего аудиокомплекса: оконечного усилителя, предварительного усилителя, эквалайзера, блоков обработки сигнала. Устройство включит соответствующие компоненты при поступлении входного сигнала и выключит их через некоторое время после того, как входной сигнал пропадет. Отлично подойдет для включения сабвуферов со встроенным усилителем.

Набор для сборки

Обучение пайке

Пайка


Технические характеристики

Напряжение питания, В
12
Макс. потребляемый ток, мА
20
Задержка выключения, мин
10
Входное сопротивление, кОм
20
Максимальная мощность нагрузки, кВт
2
Габритные размеры, ДxШxВ, мм
90x23x20
Вес
50 г



Устройство состоит из входного смесителя сигналов левого и правого каналов на резисторах R1, R2, усилителя напряжение на микросхеме DA1.1, компаратора на микросхеме DA1.2 и исполнительного устройства на транзисторе VT1 и реле K1. Задержка выключения нагрузки формируется RC-цепочкой R12C4.
При поступлении входного сигнала он усиливается по напряжению усилителем и поступает на компаратор, который переключает выход в состояние логической единицы, в результате чего транзистор открывается и включает реле коммутации нагрузки. Помимо этого, заряжается конденсатор C4. Выход компаратора остается включенным все время, пока есть сигнал на входе. При пропадании входного сигнала, компаратор выключается, но заряженный конденсатор С4 поддерживает транзистор VT1 в открытом состоянии, постепенно разряжаясь через резистор R12. Время разряда конденсатора - около 10 минут. После того, как С4 будет разряжен, транзистор закроется и реле обесточит нагрузку.



Схемы

NM0110 - Набор для сборки автоматического выключателя электроприборов - Принципиальная схема

Принципиальная схема скачать


NM0110 - Набор для сборки автоматического выключателя электроприборов - Монтажная схема

Монтажная схема скачать




Что потребуется для сборки

Паяльник, мощностью не более 40 Вт

Бокорезы или кусачки

Отвертка

Пинцет



Настройка

При правильной сборке в настройке не нуждается.



Внимание!

Время контакта жала паяльника и вывода микросхемы не должно превышать 5 секунд. В противном случае возможен перегрев микросхемы и выход её из строя.



Комментарии

Комментарии

0 Денис Саенко 12.01.2018 10:20
При подключении входного сигнала только к этому устройству работает корректно, только, пожалуй, чувствительность чрезмерно высокая - срабатывает даже от касания входа отвёрткой.
При подключении в параллель ко входу усилителя - включается и не выключается. В чём может быть дело?
P. S. Время задержки 10 мин - очень много. Если поставить 10 мкф, то будет 1 мин 20 сек.
