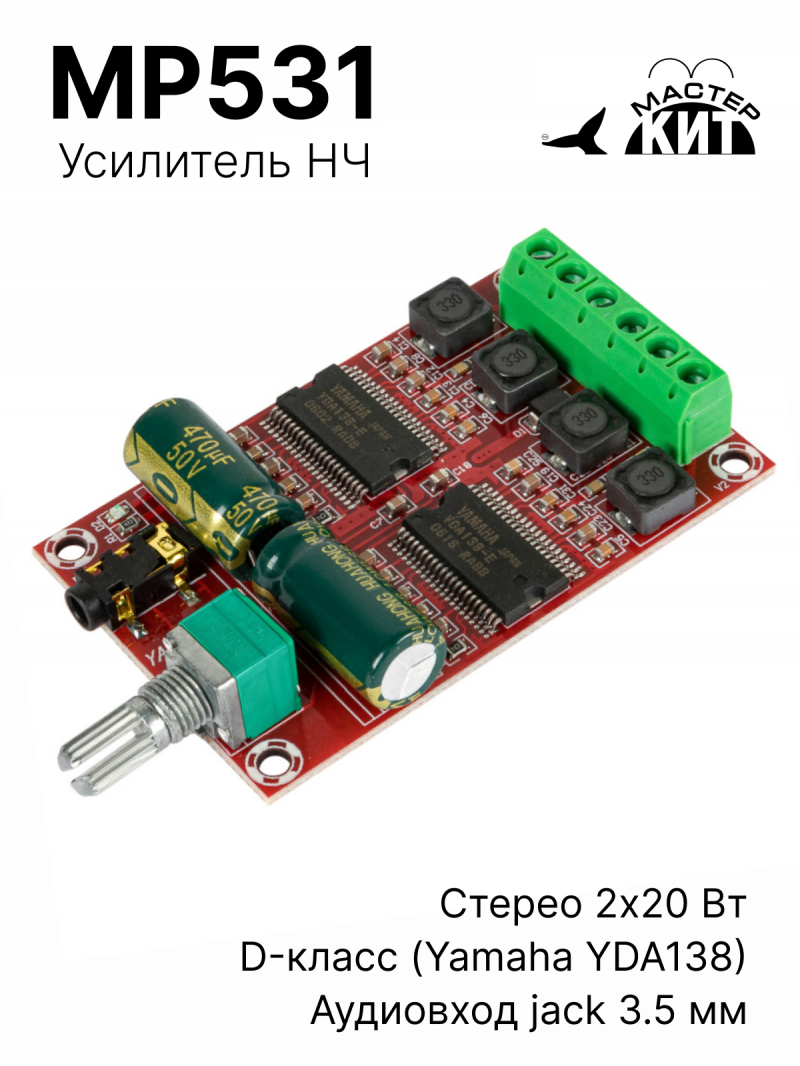

MP531
Стерео усилитель НЧ, класс D, 2x20 Вт (YAMAHA YDA138)

MP531 - это простой и надежный усилитель низкой частоты (НЧ) класса D. Модуль представляет собой двухканальный стерео усилитель звука малых габаритов, изготовленный на надежной интегральной микросхеме Yamaha YDA138. Цифровой усилитель позволяет реализовать принцип "купил – подключил". Модуль превосходно воспроизводит весь спектр звуковых частот (ВЧ, СЧ, НЧ). Данный кристалл отлично зарекомендовал себя временем и гарантирует отличное качество звука. Обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. В составе усилителя реализован регулятор уровня громкости с гнездом типа jack 3.5 мм для подключения источника звука.

Этот компактный и качественный Hi-Fi усилитель подойдет для динамиков и колонок с максимальной мощностью 15…25 Вт.

При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.

Есть в наличии


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


1 830
скидка 270

1 560
+ 78 бонусов на счет

в корзине 0 шт.


MP531 - это простой и надежный усилитель низкой частоты (НЧ) класса D. Модуль представляет собой двухканальный стерео усилитель звука малых габаритов, изготовленный на надежной интегральной микросхеме Yamaha YDA138. Цифровой усилитель позволяет реализовать принцип "купил – подключил". Модуль превосходно воспроизводит весь спектр звуковых частот (ВЧ, СЧ, НЧ). Данный кристалл отлично зарекомендовал себя временем и гарантирует отличное качество звука. Обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. В составе усилителя реализован регулятор уровня громкости с гнездом типа jack 3.5 мм для подключения источника звука.

Этот компактный и качественный Hi-Fi усилитель подойдет для динамиков и колонок с максимальной мощностью 15…25 Вт.

При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.

Технические характеристики

Напряжение питания, В 9 - 14
Ток потребления в режиме покоя, мА 150
Макс. выходная мощность, Вт 2х20
Максимальный ток потребления, А 3,5
Сопротивление подключаемой акустики, Ом 4-16
Диапазон воспроизводимых частот, Гц 20…22000
Рабочая температура, C -40… 85
Габариты модуля, мм 81х46х16
Вес, г 33
Вес с упаковкой, г 79


Особенности

  • Функция защиты от перегрузки по току
  • Функция тепловой защиты
  • Высокая частота ШИМ, более 466 кГц

Конструкция устройства

Усилитель построен на базе двух двухканальных микросхем YAMAHA, класса D. В каждом канале микросхема включена в мостовом режиме. При таком включении общая мощность усилителя составляет 40Вт.


Дополнительная информация

Цифровые усилители класса D отличаются от аналоговых моделей тем, что усиливают не сам звуковой сигнал, а модулированный им чистый тон с частотой, во много раз превосходящей верхнюю границу звукового диапазона. Это позволяет кардинально сократить период неполного открывания транзисторов, уменьшив тем самым бесполезное рассеивание энергии, и, в то же время, существенно уменьшить искажения исходного сигнала. В результате у микросхемы YDA138 эффективность опускается ниже 75 % лишь при мощности менее 1 Вт; столь высокие показатели достигаются за счет работы выходных транзисторов в ключевом режиме, когда они либо полностью открыты (проводят ток практически без потерь), либо полностью закрыты.

Yamaha YDA138 является полностью интегральным усилителем класса D с широтно-импульсной модуляцией (PWM) несущей частоты 500 кГц, отличительной особенностью которого является возможность работы без выходных фильтров высокой частоты. Производитель отражает этот факт сложносочиненной сентенцией «Pure Pulse Direct Speaker Drive Circuit».

Каждый из двух каналов усилителя обслуживают по два выходных каскада, включённые по мостовой схеме, благодаря чему достигается высокая выходная мощность при низком напряжении питания. При использовании YDA138 в стереорежиме с 4-Ом или 6-Ом нагрузкой надо помнить, что усилитель звука не стоит выводить на полную громкость – это приведёт к его перегрузке и срабатыванию внутренней защиты.
