NM7039box
Настольные электронные часы - набор радиолюбителя для пайки

Этот кит-набор часов позволяет собрать настольные электронные часы-будильник на светодиодах своими руками. Есть функция измерения и отображение окружающей температуры и датчик освещения, с помощью которого яркость отображаемых цифр уменьшается в темное время. Поставляется в комплекте с пластиковыми деталями из прозрачного оргстекла для сборки корпуса. Результатом увлекательного процесса сборки являются цифровые часы с LED дисплеем в креативном корпусе, которые кроме текущего времени могут отображать день и месяц, а также температуру.

Набор для пайки светодиодных электронных часов будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств, в этом случае необычных настольных часов, сделанных своими руками.

Обратите внимание, корпус поставляется в двух видах (см. фото набора) в зависимости от наличия на складе производителя.

При сборке часов есть одна хитрость - третий индикатор устанавливается вверх ногами, таким образом получается разделительные точки между знаками часов и минут. Несмотря на сложность устройства набор NM7039box собирается на одном дыхании, всего за один вечер.

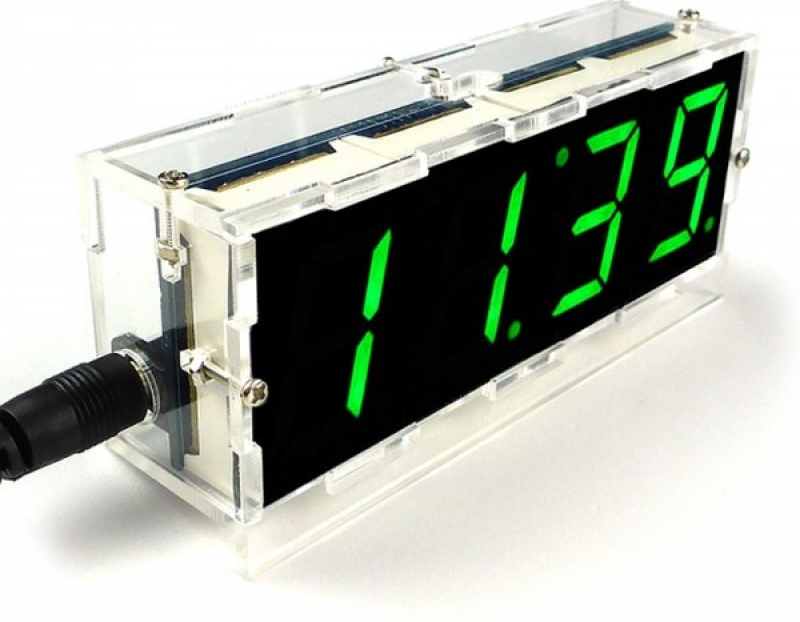

Результатом увлекательного процесса сборки станут цифровые  настольные светодиодные часы в креативном корпусе, которые, кроме текущего времени, дополнительно отображают день, месяц и температуру.

*Элемент питания в комплекте не поставляется

Возрастное ограничение 14+.

Есть в наличии - 762 шт.


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


2 820
+ 141 бонусов на счет

Где купить

Этот кит-набор часов позволяет собрать настольные электронные часы-будильник на светодиодах своими руками. Есть функция измерения и отображение окружающей температуры и датчик освещения, с помощью которого яркость отображаемых цифр уменьшается в темное время. Поставляется в комплекте с пластиковыми деталями из прозрачного оргстекла для сборки корпуса. Результатом увлекательного процесса сборки являются цифровые часы с LED дисплеем в креативном корпусе, которые кроме текущего времени могут отображать день и месяц, а также температуру.

Набор для пайки светодиодных электронных часов будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств, в этом случае необычных настольных часов, сделанных своими руками.

Обратите внимание, корпус поставляется в двух видах (см. фото набора) в зависимости от наличия на складе производителя.

При сборке часов есть одна хитрость - третий индикатор устанавливается вверх ногами, таким образом получается разделительные точки между знаками часов и минут. Несмотря на сложность устройства набор NM7039box собирается на одном дыхании, всего за один вечер.

Результатом увлекательного процесса сборки станут цифровые  настольные светодиодные часы в креативном корпусе, которые, кроме текущего времени, дополнительно отображают день, месяц и температуру.

*Элемент питания в комплекте не поставляется

Возрастное ограничение 14+.

Технические характеристики

Напряжение питания стабилизированное, В 5
Ток потребления, мА40
Частота будильник, Гц3000
Элемент питания энергонезависимой памяти, в комплекте не поставляетсяCR1220
Габаритные размеры в сборе, мм125х54x63
Вес с упаковкой, г 250

Инструкции


Особенности

  • При правильной сборке час начинают работать сразу и не требуют настройки.
  • 1, 2 и 4 индикаторы паяются разделительными точками вниз. 3-й индикатор точкой вверх. Все видно на фото.
  • Все постоянные резисторы перед установкой желательно проверять мультиметром.

Дополнительная информация

Часы всегда являлись одним из самых распространенных устройств, собираемых радиолюбителями. Они и в хозяйстве всегда пригодятся, и служат прекрасным наглядным пособием для изучения цифровой электроники. Это и часы на газоразрядных индикаторах, часы на светодиодных индикаторах, и даже часы на лампах накаливания.

С появлением микроконтроллеров широкого применения стало возможным делать самодельные часы любой конфигурации и функционала.

Собирая электронные настольные часы из элементов этого радиоконструктора, вы не только ознакомитесь с принципом работы светодиодных часов, но и освоите сборку оригинального корпуса для них.

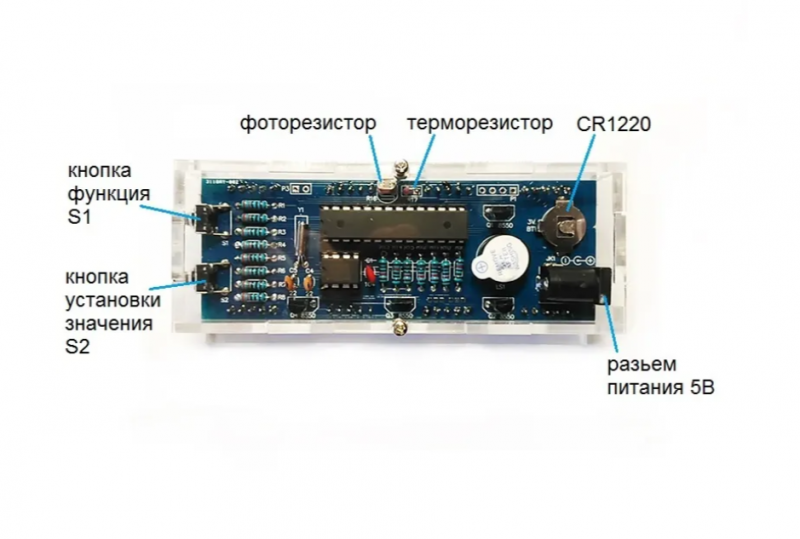

Предлагаемые часы имеют большинство функций, присущих современным настольным часам-будильникам. Большие, яркие семисегментные индикаторы зеленого цвета будут заметны издалека. Для повышения контрастности индикаторов в кит-набор часов входит светофильтр. В верхней части часов расположен датчик освещения, с помощью которого яркость отображаемых цифр уменьшается в темное время.

Основой часов являются микроконтроллер общего назначения STC15W404AS семейства STC15 микроконтроллеров компании STC MCU Limited, и микросхема так называемых "часов реального времени" (RTC - real time clock) DS1302. Эта микросхема, пока на нее подается питание от отдельной батарейки, "помнит" текущее время, месяц, год, день недели и по требованию микроконтроллера выдает ему эту информацию. Микроконтроллер обрабатывает полученную информацию и в соответствии с заложенным в него алгоритмом отображает время на светодиодных индикаторах часов, включает будильник, показывает температуру и т.д.

Настройки настольные часы часы не требует, и, если они собраны правильно, начинают работать сразу. Необходимо осуществить общий сброс и начальную установку в соответствии с инструкцией.

Мы не сомневаемся, что вы получите удовольствие, собирая предлагаемые цифровые светодиодные настольные часы своими руками!


Схемы

Электрическая схема - NM7039box - Настольные электронные часы -  набор радиолюбителя для пайки

Электрическая схема


Комплект поставки

  • Печатная плата - 1 шт.
  • Комплект электронных компонентов - 1 шт.

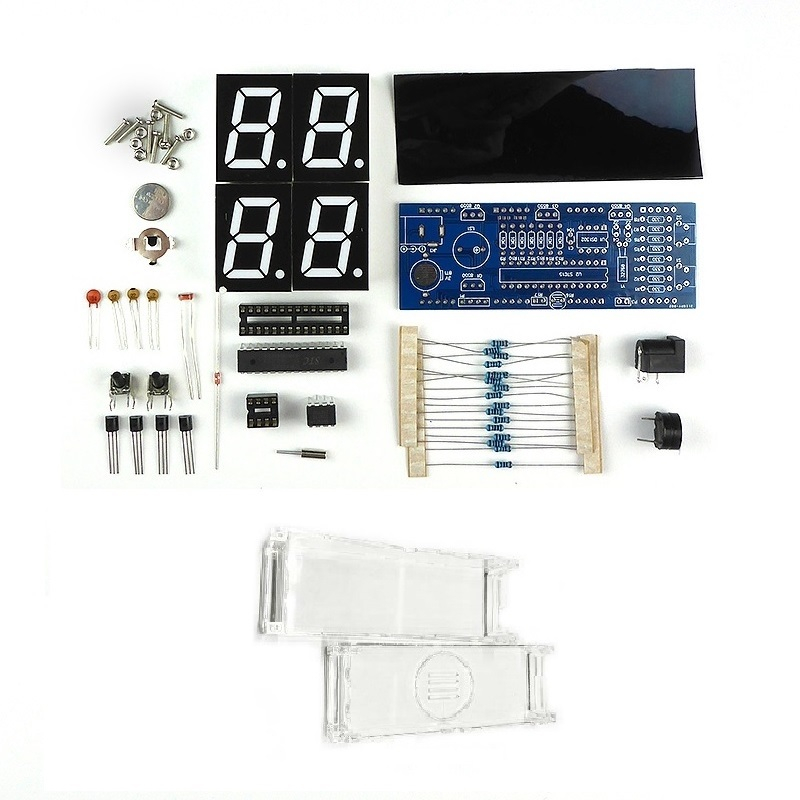

  • Набор пластиковых элементов для корпуса - 6 шт.
  • Комплект винт гайка М2,5х10 - 6 шт.
  • USB провод питания - 1 шт.
  • Инструкция - 1 шт.

Что потребуется для сборки

  • Паяльник
  • Припой
  • Бокорезы

Подготовка к эксплуатации

  • 1. В начале эксплуатации необходимо сделать сброс.
  • 2. Для этого подайте питание и удерживайте в течении 5 сек одновременно обе кнопки управления.
  • 3. Через 5 сек часы покажут время 7:59. Через 5 секунд сброс завершится, время станет равным 8:00, и запищит будильник.
    Дальше часы покажут температуру в градусах Цельсия и дату.
  • 4. Подготовка завершена, приятной эксплуатации.

Техническое обслуживание

  • В целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2-3 с.
  • Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
  • Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).
  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • Здравствуйте! С сыном собрали набор радиолюбителя для сборки часов NM7039box. Индикаторы показывают не понятно что. Индикаторы надо припаивать точками вниз, или как?
    • Добрый день. 1, 2 и 4 индикаторы паяются разделительными точками вниз. 3 индикатор точкой вверх. Все видно на фото. Все постоянные резисторы перед установкой нужно проверять мультимером.
  • Как отключить отображение даты и дня недели.
    • К сожалению, такой возможности нет.
  • Здравствуйте. Собрал, по внешним признакам все работает, время выставляется - только вот странно время считает. Примерно в 5 раз медленнее. Выставил например на 14-00, время реальное 14-30, на часах 14-05. Сброс делал, ничего не поменялось. Кварц не могли перепутать ?
    • Симптомы показывают на неисправность кварца. Возможно перегрев при пайке. Попробуйте заменить и проверить работу.
  • Здравствуйте! Уточните, пожалуйста, без резервной батареи часы будут нормально работать до первого сбоя питания или не будут работать вообще? Можно ли проверить наличие на складе набора часов с прозрачным корпусом. С уважением, Сергей
    • Здравствуйте. Часы работают без батареи, которая нужна лишь для сохранения настроек при отключении внешнего питания. Все наборы идут с прозрачным корпусом.
