BM9221M
Устройство для ремонта и диагностики ноутбуков и ПК (POST карта)

Технические характеристики

Инструкции

• Инструкция
• POST коды

Особенности

• Компактные размеры
• Возможность диагностики неисправности ноутбуков и ПК
• Возможность диагностики на одной из трех шин Mini PCI, Mini PCI-E, или LPC
• Автоматическое определение диагностируемой шины
• Индикация состояния CLK и RST

Принцип работы

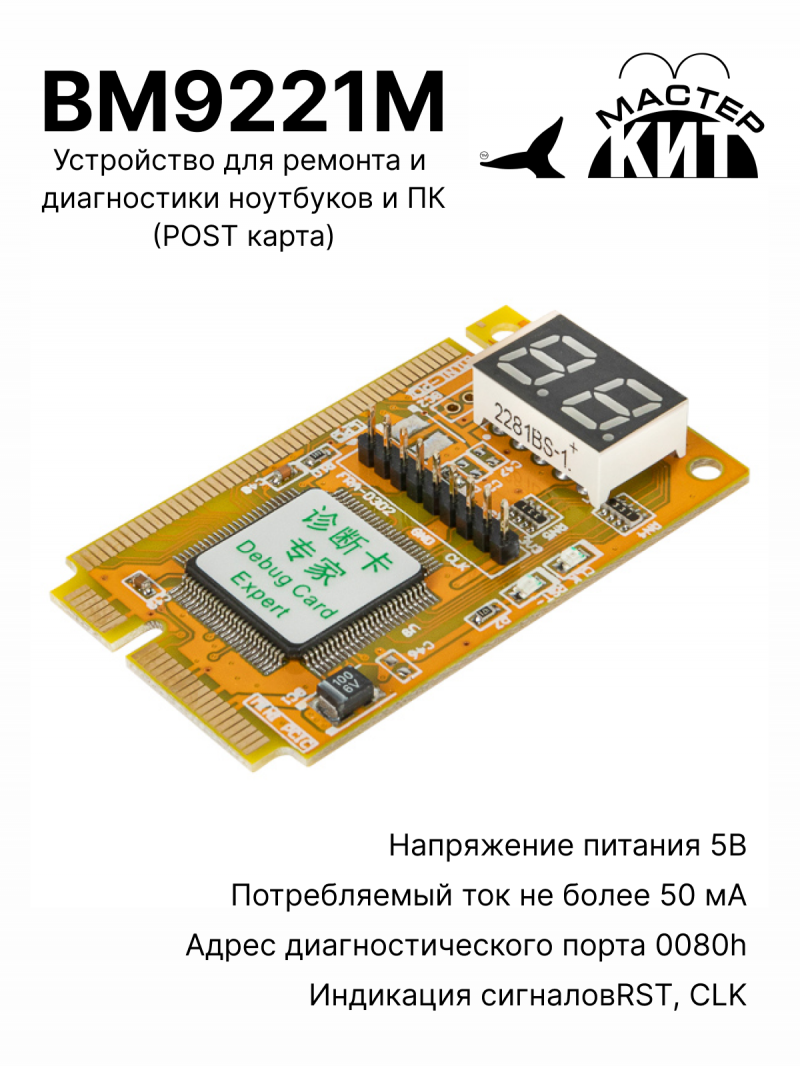

Модуль построен на базе ПЛИС фирмы ALTERA. На плате расположен LED индикатор для отображения кода ошибки. Модуль представляет собой плату расширения компьютера, которая может быть установлена в любой свободный Mini PCI, Mini PCI-E слот и предназначена для отображения POST кодов, генерируемых BIOS'ом компьютера, в удобном для пользователя виде.

Функции

• Диагностика и отображение кодов неисправности ноутбука или ПК.
• Отображение ошибки на LED дисплее в шестнадцатеричном виде.

Режимы работы устройства

• Считывание ошибки с шины Mini PCI.
• Считывания ошибки с шины Mini PCI-E.
• Считывания ошибки с шины LPC.
• Определение порта происходит в автоматическом режиме.

Дополнительная информация

Таблицы POST кодов различны для различных производителей BIOS и, в связи с появлением новых тестируемых устройств и чипсетов, несколько отличаются даже для различных версий одного и того же производителя BIOS. Таблицы POST кодов можно найти на соответствующих сайтах производителей BIOS.

Последовательность действий при ремонте компьютера с использованием POST Card

Выключаем питание неисправного компьютера.
Устанавливаем POST Card в доступный слот материнской платы. Например в место беспроводного модуля.
Включаем питание компьютера и считываем с индикатора POST Card соответствующий POST код, на котором "зависает" загрузка компьютера.
По таблицам POST кодов определяем, на каком из тестов возникли проблемы и осмысливаем вероятные причины.
При выключенном питании производим перестановки шлейфов, модулей памяти и других компонентов с целью устранить неисправность.
Повторяем пункты 3,4,5, добиваясь устойчивого прохождения процедуры POST и начала загрузки операционной системы.
При помощи программных утилит производим окончательное тестирование аппаратных компонентов, а в случае плавающих ошибок - осуществляем длительный прогон соответствующих программных тестов.
При ремонте компьютера без использования POST Сard пункты 2-4 этой последовательности просто опускают и со стороны ремонт компьютера выглядит просто как лихорадочная перестановка памяти, процессора, карт расширения, блока питания, и в довершение всего - материнской платы.

Как же на практике осуществляется ремонт компьютера с использованием POST Card ?

Прежде всего, при включении питания перед началом работы процедуры POST должен произойти сброс системы сигналом RST (RESET), что индицируется на POST карте. При неисправности компьютера в самом сложном случае сброс либо совсем не проходит, либо проходит, но никакие POST коды на индикаторе не отображаются. В этом случае рекомендуется немедленно выключить компьютер, вытащить все платы и кабели, а также модули памяти из материнской платы. В системном блоке необходимо оставить подключенной к блоку питания материнскую плату с установленным процессором и плату POST Card. Если при последующем включении компьютера нормально проходит сброс системы и появляются первые POST коды, то, очевидно, проблема заключается во временно извлеченных модулях компьютера; возможно также, в неправильно подключенных шлейфах. Вставляя последовательно память, видеоадаптер, а затем и другие карты, и наблюдая за POST кодами на индикаторе, обнаруживают неисправный модуль.

Вернемся теперь к случаю, когда даже не проходит начальный сброс системы (на индикаторе POST Card в самом начале теста кратковременно не загорается светодиод RESET). В этом случае либо неисправен блок питания компьютера, либо сама материнская плата (неисправны цепи формирования сигнала RESET). Точную причину можно установить, подсоединив к материнской плате заведомо исправный блок питания.

Рассмотрим теперь случай, когда сигнал сброса проходит, но никакие POST коды на индикатор не выводятся; при этом, как было описано ранее, тестируется система, состоящая только из материнской платы, процессора, POST Card и блока питания. Если материнская плата совершенно новая, то причина может быть заключена в неправильно установленных джамперах материнской платы. Если все джамперы и процессор установлены правильно, а материнская плата все же не запускается, следует заменить процессор на заведомо исправный. Если же и это не помогает, то можно сделать вывод о неисправности материнской платы либо ее компонентов (например, причиной неисправности может являться повреждение информация в FLASH BIOS).

Главным достоинством POST Card является то, что она не требует для своей работы монитор. При этом тестирование компьютера при помощи POST Card возможно на ранних этапах процедуры POST, когда еще не доступна звуковая диагностика.

Схемы

Схема

Комплект поставки

• Модуль BM9221 - 1 шт шт.
• Инструкция - 1 шт шт.

Порядок сборки

• Выключаем питание неисправного компьютера.
• Устанавливаем POST Card в доступный слот материнской платы. Например в место беспроводного модуля.
• Включаем питание компьютера и считываем с индикатора POST Card соответствующий POST код, на котором зависает загрузка компьютера.
• По таблицам POST кодов определяем, на каком из тестов возникли проблемы и осмысливаем вероятные причины.

Подготовка к эксплуатации

• Проверка:
  На заведомо исправном ПК или ноутбуке, установите карту в разъем miniPCI-E и удалить все планки ОЗУ.
  После включения ПК или ноутбука, загрузка должна быть прервана ошибкой отсутствия ОЗУ.
  На дисплее карты должен отобразиться код ошибки.
  Проверка завершена, приятной эксплуатации.
  Весь перечень кодов ошибок для вашего ПК или ноутбука вы можете найти на сайте производителя ноутбука.

Настройка

• Не требует

Условия эксплуатации

• -0…+50 град.С

Техническое обслуживание

• Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

• Какова совместимость изделия с материнками различных производителей а также ноутбуков???
  • Совместима со всеми основными производителями материнских плат.
