NM8020
Компактный цифровой осциллограф - набор для пайки

Лучше один раз увидеть... форму сигнала

Набор для сборки настоящего, компактного и весьма функционального цифрового осциллографа с LCD-экраном, который начинает работать сразу после сборки. Время сборки в среднем 4 часа. Устройство станет незаменимым помощником в домашней лаборатории радиолюбителя, как в стационарном варианте, так и в мобильном. NM8020 уникальный в своем роде радиоконструктор, у которого стирается грань между игрушкой и серьезным прибором. Осциллограф построен на базе хорошо зарекомендовавшего себя микроконтроллера STM32F103C8. Это 32 битный микроконтроллер базирующийся на ARM 32-bit Cortex™-M3 ядре с максимальной частотой работы 72МГц.

Несмотря на простоту и средние характеристики, соотношение цена/качество осциллографа не оставляет никаких сомнений в необходимости его приобретения. Осциллограф собирается на одной печатной плате, на которой устанавливаются радиокомпоненты, соединители и через pin-разъем крепится 2,4” TFT экран.

Внимание! В некоторых наборах, для правильной калибровки, требуется поменять резистор R11 со штатных 1.5 кОм на 150 Ом !

Есть в наличии - 220 шт.


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


6 340
скидка 350

5 990
от 50 шт.
 ‒ 5 092
+ 300 бонусов на счет

Где купить

Набор для сборки настоящего, компактного и весьма функционального цифрового осциллографа с LCD-экраном, который начинает работать сразу после сборки. Время сборки в среднем 4 часа. Устройство станет незаменимым помощником в домашней лаборатории радиолюбителя, как в стационарном варианте, так и в мобильном. NM8020 уникальный в своем роде радиоконструктор, у которого стирается грань между игрушкой и серьезным прибором. Осциллограф построен на базе хорошо зарекомендовавшего себя микроконтроллера STM32F103C8. Это 32 битный микроконтроллер базирующийся на ARM 32-bit Cortex™-M3 ядре с максимальной частотой работы 72МГц.

Несмотря на простоту и средние характеристики, соотношение цена/качество осциллографа не оставляет никаких сомнений в необходимости его приобретения. Осциллограф собирается на одной печатной плате, на которой устанавливаются радиокомпоненты, соединители и через pin-разъем крепится 2,4” TFT экран.

Внимание! В некоторых наборах, для правильной калибровки, требуется поменять резистор R11 со штатных 1.5 кОм на 150 Ом !

Технические характеристики

Диапазон напряжений питания, B9…12
Тип питанияпостоянный
Потребляемый ток, не более мА400
Полоса частот, Гц0…200000
Габариты модуля, мм120х75х20
Вес без упаковки, г123
Вес с упаковкой, г 160


Особенности

  • сделан на базе профессиональных разработок встраиваемых осцилографов
  • возможна доработка программного обеспечения, проект открытый
  • большие возможности при малых размерах и цене

Дополнительная информация

Осциллограф это вольтметр, который умеет наглядно (в графическом виде) показывать напряжение выбранного участка электрической схемы и его (напряжения) изменение во времени. Осциллограф — глаза радиолюбителя.

Параметры и особенности осциллографа

Максимальная частота дискретизации: 1Msps
Точность : 12Bit
Глубина буфера измерений : 1024 bytes
Аналоговый диапазон частот : 0 - 200KHz
Вертикальная чувствительность : 10mV / Дел. - 5V / Дел. (1-2-5 прогрессивная шкала)
Настройка расположения линии по вертикали : да
Входное сопротивление (Input impedance) : 1MΩ/20pF
Максимальное входное напряжение : 50V (1: 1 щуп ), 400V (10: 1 щуп с делителем)
Переключатель режимов входа : DC / AC / GND
Время горизонтальной развертки : 10μs / Дел. - 50s / Дел. (1-2-5 прогрессивная шкала)
Синхронизация автоматическая,по порогу и с захватом по импульсу
Варианты настройки порога синхронизации : по нарастающему фронту, по спадающему
Настройка порога синхронизации
Отрицательная задержка - возможность увидеть форму сигнала до момента срабатывания синхронизации
Захват изображения экрана на неограниченное время (HOLD function )
Встроенный тестовый генератор 1kHz /3.3V прямоугольного сигнала

Органы управления

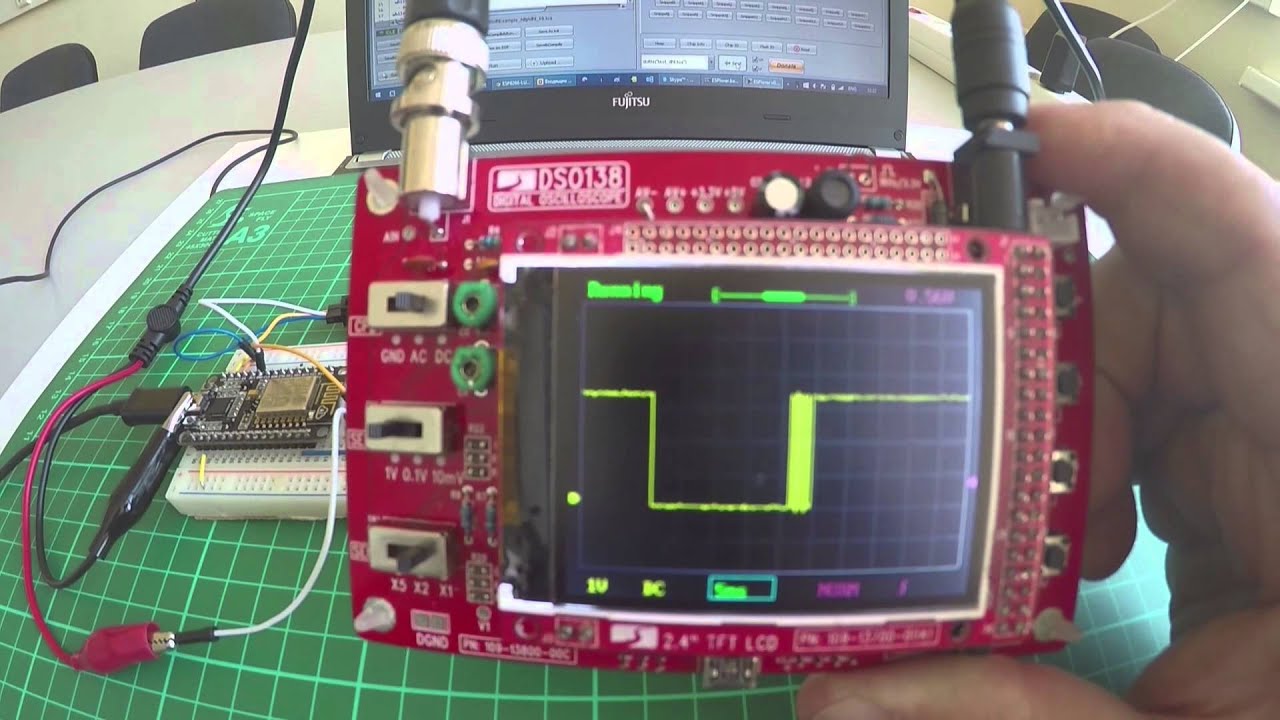

Портативный осциллограф имеет 3 переключателя режимов работы (слева) и 5 кнопок (справа), из которых 4 кнопки являются управляющими, а пятая кнопка RESET — кнопка перезагрузки. Переключатель CPL отвечает за установку типа входного напряжения: GND — вход осциллографа заземлен; AC — режим измерения переменного тока (без учета постоянной составляющей сигнала); DC — режим работы с постоянным током. Два других переключателя — SEN1 и SEN2 — отвечают за чувствительность прибора при измерении разных напряжений. Переключатель SEN1 задает единичный номинал, а переключатель SEN2 задает множитель единичного номинала — таким образом задается номинал клетки экрана по вертикали. Например, при выборе 10mV и X5, значение одной клетки экрана по вертикали будет 50mV.

Индикация

Экран цифрового осциллографа NM8020 информативен и содержит всю необходимую информацию. При помощи кнопки SEL осуществляется навигация по доступным параметрам. А при помощи кнопок + и - происходит изменение выбранного параметра. Каждый из параметров при выборе либо подсвечивается рамкой, либо меняет цвет.


Что потребуется для сборки

  • Набор представляет из себя набор необходимых компонентов, печатной платы и инструкции по сборке. Вам понадобятся:
  • паяльник и немного припоя с флюсом
  • бокорезы
  • пинцет
  • примерно час-два времени
  • мультиметр (желательно)

Порядок сборки

  • Сначала полностью изучите инструкцию и аккуратно разложите компоненты по группам. После этого начните монтаж, соблюдая простые правила:
  • места установки компонентов на плате подписаны и эти надписи, как правло, совпадают с маркировкой на компопнентах
  • резисторы рекомендуется перед установкой измерить с помощью мультиметра, если есть трудности в расшифровке цветовой маркировки
  • начинать монтаж надо с более низких и мелких компонентов
  • соблюдать направление установки панелек для микросхем и самих микросхем
  • удалите бокорезами лишние части ног компонентов с нижней стороны платы

Подготовка к эксплуатации

  • Для эксплуатации прибора потребуется источник питания (в комплект не входит)

Условия эксплуатации

  • Рекомендуется после сборки установить осциллограф в любой подходящий корпус

Техническое обслуживание

  • Соблюдайте полярность установки компонентов и не перегревайте места пайки выше допустимого.
  • Для качественной пайки используйте припой с флюсом или спиртовым раствором книфоли
  • При монтаже пользуйтесь защитными очками, так как при работе бокорезами, обрезки могут повредить глаза
  • при включении прибор должен лежать на диэлектрической подложке, например листе картона.
  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • А можно уже собранный и есть ли корпус для него.
    • Собранного нет, сейчас готовится к выпуску вариант с корпусом, распечатанном на 3D принтере
  • Здравствуйте! В моем комплекье отсутствует транзистор Q1. Подскажите, пожалуйста, конкретную модель, которую мне следует докупить
    • Вам необходим SS8550.
