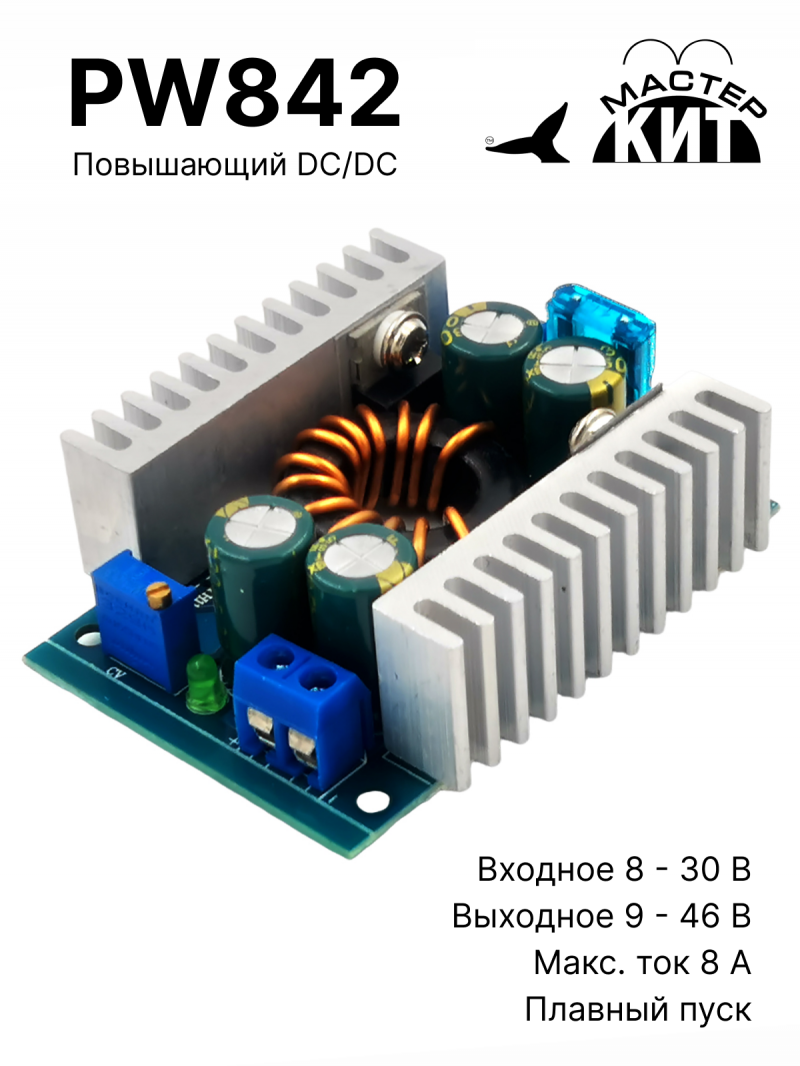

PW842
Повышающий DC-DC преобразователь напряжения, 8A
Будет незаменим, для повышения питающего напряжения с большим выходным током.
Высокоэффективный импульсный повышающий преобразователь напряжения PW842 предназначен для повышения выходного напряжения для питания бытовой и промышленной электроники в цепях, где недоступно требуемое напряжение. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания в диапазоне 8…30 Вольт и две клеммы для подключения нагрузки. Диапазон выходного напряжения выставляется в диапазоне 9…46 Вольт.
Инвертор обладает малыми габаритами и большим выходным током до 8А. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное. Повышающий преобразователь будет незаменим в автомобиле для того, чтобы перейти с 12 Вольт на 24 Вольта. Например, некоторые ноутбуки требует для питания постоянное напряжение 19В, также пригодится он и дома, в качестве источника питания для мощного усилителя звуковой частоты.
Есть в наличии - 543 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Высокоэффективный импульсный повышающий преобразователь напряжения PW842 предназначен для повышения выходного напряжения для питания бытовой и промышленной электроники в цепях, где недоступно требуемое напряжение. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания в диапазоне 8…30 Вольт и две клеммы для подключения нагрузки. Диапазон выходного напряжения выставляется в диапазоне 9…46 Вольт.
Инвертор обладает малыми габаритами и большим выходным током до 8А. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное. Повышающий преобразователь будет незаменим в автомобиле для того, чтобы перейти с 12 Вольт на 24 Вольта. Например, некоторые ноутбуки требует для питания постоянное напряжение 19В, также пригодится он и дома, в качестве источника питания для мощного усилителя звуковой частоты.
Технические характеристики
| Диапазон входного напряжения, В | 8…30 |
| Выходное напряжение, В | 9...46 |
| Выходной ток максимальный, А | 8 |
| Ток потребления без нагрузки, мА | 15 |
| КПД, не менее, % | 95 |
| Частота преобразования, кГц | 150 |
| Рекомендованная температура эксплуатации (°С) | -30... 60 |
| Габаритные размеры, мм | 60х50х22 |
| Вес без упаковки, г | 66 |
| Вес с упаковкой, г | 86 |
Инструкции
Особенности
- Широкий диапазон входного напряжения
- Широкий диапазон установки выходного напряжения
- Стабильное выходное напряжение при плавающем входном напряжении.
- Частота преобразования 150 кГц
- Плавный пуск
- Ограничение выходного тока
- Защита от перегрева
- Высокий КПД
- Компактные размеры
Дополнительная информация
Малогабаритный регулируемый преобразователь постоянного напряжения построен на базе микросхемы микросхемы UC3843 и используется в тех случаях, когда требуется получить выходное напряжение, превышающее входное.
На базе данного dc dc конвертера можно собирать сборки/кластеры. Это необходимо, если требуется получить высокое выходное напряжение при большом токе.
При подключении преобразователя используйте провода как можно большего сечения.
Схемы
Подключение
Установка диапазона входного напряжения
Схема параллельного подключения для увеличения мощности
Схема
Комплект поставки
- Модуль в сборе - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Отвертка, монтажный провод, бокорезы
Подготовка к эксплуатации
- Поддайте на вход модуля напряжение в диапазоне от 8В до 30В, соблюдая полярность.
- Настройте мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходу преобразователя.
- С помощью подстроечного резистора установите необходимое напряжение, для питания вашего электронного устройства.
- Настройка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -30С...+50С
- Относительная влажность до 95 без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- При подключении входного напряжения соблюдайте полярность
- Не соблюдение данного требования приведет к выходу устройства из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Возможно его настроить при входном в пределах от 8 до 14 вольт, чтоб на выходе стабильно 24 вольта было? И какая цена и где купить, что-то не вижу на сайте купить кнопки
- Возможно. Для этого необходимо установить перемычку на обратной стороне платы в положение 8-16В. Так как граница 8В и 16В являются предельно допустимыми стабильная работа гарантируется в диапазоне 9-15В. Обратите внимание. В таком режиме превышения порога 16В может вывести устройство из строя. Если необходим выходной ток до 3А можете использовать универсальный преобразователь PW810
- Здравствуйте! Какой максимальный ток допустим на входе?
- 8 ампер
- Добрый день!
Скажите, пожалуйста, при каком выходном токе или выходной мощности необходимо принудительное охлаждение преобразователя?
Спасибо!
- При токе более 6А.
- Здравствуйте. Вопрос: Повышающий преобразователь напряжения PW842. Имеется ли в нём защита от переполюсовки и короткого замыкания? Благодарю.
- К сожалению, таких защит нет.
- Здравствуйте! У вас в разделе вопросы о данном товаре написано что из двух таких преобразователей подключенных можно получить двухполярное напряжение! Можете в подробностях рассказать как, подключить и прочее что бы из однополярного получить двуполярное напряжение?!
- Для получения двухполярного питания нужны два модуля PW842 и два отдельных источника питания для питания или трансформатор с двумя обмотками и двумя диодным мостами. Каждый преобразователь необходимо подключить к своему источнику питания. Затем необходимо на выходе с преобразователей "-" одного преобразователя соединить с "+" другого и получим в этой точке ноль. Оставшиеся выходы дадут, соотв-но, "+" и "-" относительно этой точки. Простое включение в параллель даст только увеличение мощности (см. схему на странице).
