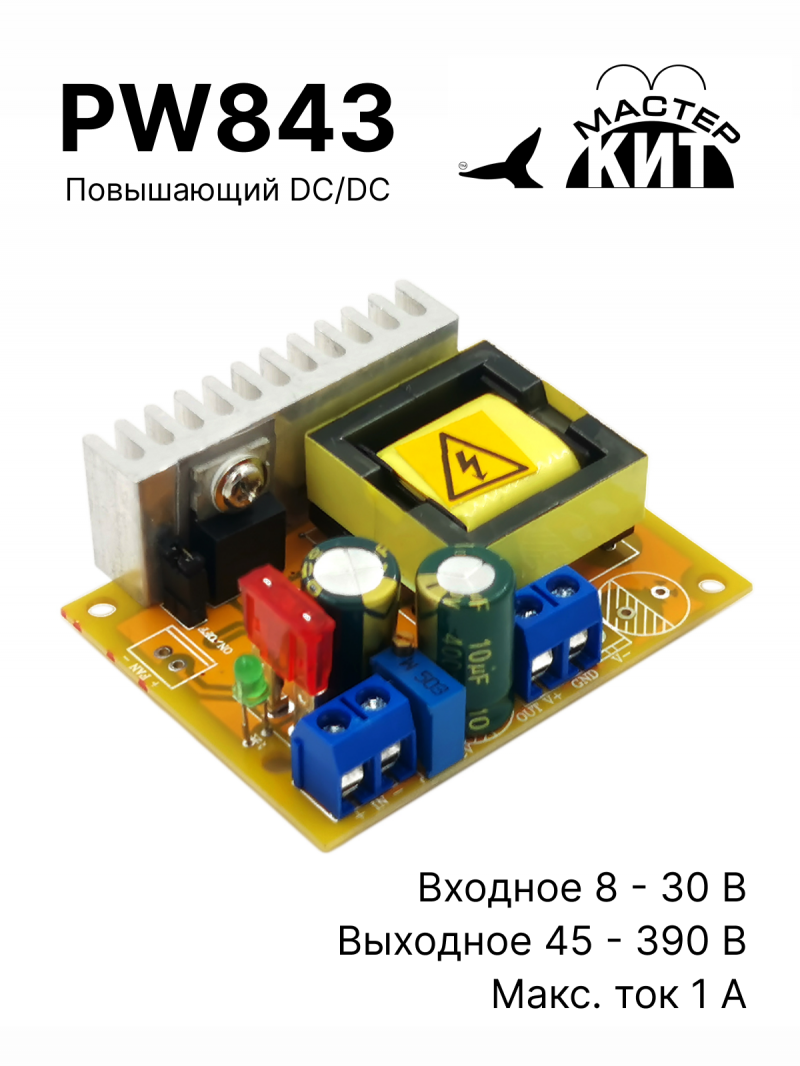

PW843
Повышающий DC/DC преобразователь напряжения 45-390V, 1А
Будет незаменим, для повышения питающего напряжения с большим выходным током.
Импульсный повышающий преобразователь напряжения PW843 он же диммер предназначен для повышения входного напряжения в диапазоне от 45В до 390В. Импульсная схема преобразователя применённая в диммере, позволяет получить высокий КПД при минимальных размерах, а также высокий выходной ток. Незаменим для питания бытовой, промышленной электроники и конструкций на радиолампах. Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания в диапазоне 8…30 Вольт и две клеммы для подключения нагрузки. Диапазон выходного напряжения выставляется в диапазоне 45…390 Вт.
Диммер PW843 работает по принципу инвертора, обладает малыми габаритами и большим выходным током до 1А. На модуле установлен алюминиевый радиатор, благодаря которому не требуется применение дополнительного внешнего охлаждения. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток.
о поступлении на склад
Импульсный повышающий преобразователь напряжения PW843 он же диммер предназначен для повышения входного напряжения в диапазоне от 45В до 390В. Импульсная схема преобразователя применённая в диммере, позволяет получить высокий КПД при минимальных размерах, а также высокий выходной ток. Незаменим для питания бытовой, промышленной электроники и конструкций на радиолампах. Преобразователь реализует принцип "купил - подключил". Имеет очень простое подключение - две клеммы для питания в диапазоне 8…30 Вольт и две клеммы для подключения нагрузки. Диапазон выходного напряжения выставляется в диапазоне 45…390 Вт.
Диммер PW843 работает по принципу инвертора, обладает малыми габаритами и большим выходным током до 1А. На модуле установлен алюминиевый радиатор, благодаря которому не требуется применение дополнительного внешнего охлаждения. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток.
Технические характеристики
| Диапазон входного напряжения, В | 8…30 |
| Выходное напряжение, В | 45...390 |
| Ток потребления без нагрузки, мА | 15 |
| Максимальный ток нагрузки, А | 1 |
| Максимальная мощность, Вт | 4 |
| Частота преобразования, кГц | 75 |
| КПД, % | 90 |
| Температура эксплуатации, С | -40 ... 85 |
| Габариты модуля, мм | 60х50х22 |
| Вес без упаковки, г | 58 |
| Вес с упаковкой, г | 81 |
Инструкции
Особенности
- Широкий диапазон входного напряжения
- Широкий диапазон установки выходного напряжения
- Стабильное выходное напряжение при плавающем входном напряжении.
- Высокий КПД
- Компактные размеры
Дополнительная информация
Диммер построен на базе микросхемы UC3843 — интегральной схемы (ИС), которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией.
При подключении преобразователя используйте провода как можно большего сечения. Для обеспечения стабильной работоспособности требуется использовать классический источник питания (блок питания) с выходом постоянного напряжения или АКБ. В случае применения зарядного блока АКБ вместо блока питания, устройства могут уйти в защиту т.к.происходит отсечка по питанию у зарядного устройства.
Осторожно! Высокое напряжение!
Схемы
Подключение
Схема параллельного подключения для увеличения мощности
Комплект поставки
- Модуль в сборе - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Отвертка, монтажный провод, бокорезы
Подготовка к эксплуатации
- Поддайте на вход модуля напряжение в диапазоне от 8В до 30В, соблюдая полярность.
- Настройте мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходу преобразователя.
- С помощью подстроечного резистора установите необходимое напряжение, для питания вашего электронного устройства.
- Настройка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -40С...+85С
- Относительная влажность до 95% без образования конденсата.
Меры предосторожности
- Не превышайте максимально допустимое напряжение питания модуля.
- При подключении входного напряжения соблюдайте полярность
- Не соблюдение данного требования приведет к выходу устройства из строя.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
