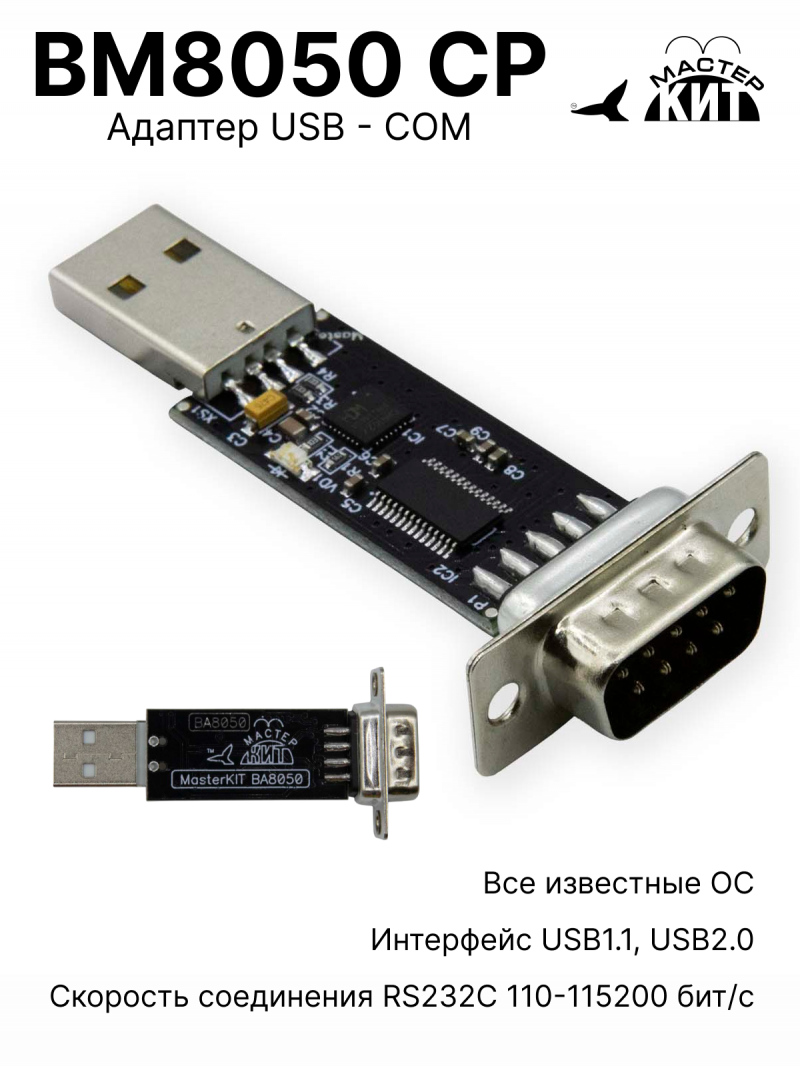

Переходник USB-COM позволяет, пользователям персональных компьютеров и ноутбуков, подключить к USB-порту устройства, работающие от COM-порта (RS232C). Переходник представляет собой полноценный конвертор USB - RS232 и обеспечивает все модемные сигналы: DSR, DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD. т.е. присутствуют все линии COM порта.

Напряжение питание переходника составляет 5В, а ток потребления ничтожно мал, поэтому питание осуществляется от шины порта USB, не нагружая его. Переходник имеет очень простое подключение, которое не требует настройки. Преобразователь интерфейсов USB RS-232 будет полезен в практических приложениях: для подключения к компьютеру различных устройств, например, набора «Термостат 4-х канальный, микропроцессорный таймер, термостат, часы NM8036»; блока «Термостат 8-ми канальный микропроцессорный таймер, термостат, часы BM8036»; модемов, программаторов и периферийных устройств других производителей. Данный адаптер USB COM RS232 поддерживает все известные на сегодня ОС.

BM8050 разработан и произведён на высокотехнологичных линиях в России, при сборке которого используются только оригинальные электронные компоненты, поставляемые напрямую от производителей. Устройство построено на базе микросхемы CP2102 от Silicon Labs.

Исправность адаптера можно проверить согласно описания из инструкции или на странице товара на нашем сайте.

Нет в наличии

2 400

о поступлении на склад

Этот товар доступен под заказ партией от 300 шт. по предоплате со сроком поставки Срок изготовления 8-10 недель

Переходник USB-COM позволяет, пользователям персональных компьютеров и ноутбуков, подключить к USB-порту устройства, работающие от COM-порта (RS232C). Переходник представляет собой полноценный конвертор USB - RS232 и обеспечивает все модемные сигналы: DSR, DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD. т.е. присутствуют все линии COM порта.

Напряжение питание переходника составляет 5В, а ток потребления ничтожно мал, поэтому питание осуществляется от шины порта USB, не нагружая его. Переходник имеет очень простое подключение, которое не требует настройки. Преобразователь интерфейсов USB RS-232 будет полезен в практических приложениях: для подключения к компьютеру различных устройств, например, набора «Термостат 4-х канальный, микропроцессорный таймер, термостат, часы NM8036»; блока «Термостат 8-ми канальный микропроцессорный таймер, термостат, часы BM8036»; модемов, программаторов и периферийных устройств других производителей. Данный адаптер USB COM RS232 поддерживает все известные на сегодня ОС.

BM8050 разработан и произведён на высокотехнологичных линиях в России, при сборке которого используются только оригинальные электронные компоненты, поставляемые напрямую от производителей. Устройство построено на базе микросхемы CP2102 от Silicon Labs.

Исправность адаптера можно проверить согласно описания из инструкции или на странице товара на нашем сайте.

Технические характеристики

Интерфейс	USB1.1, USB2.0
Напряжение питания (В)	5
Потребляемый ток, не более (мА)	20
Скорость соединения RS232C	110-115200 бит/с
Температура эксплуатации (С)	-30... 60
Габариты модуля, мм	60x30х15
Вес, г	9
Вес с упаковкой, г	36

Инструкции

Конструкция устройства

Конструктивно переходник выполнен на двусторонней печатной плате из фольгированного стеклотекстолита, защищенной прозрачной термоусадочной трубкой. USB COM конвертер BM8050 обеспечивает все модемные сигналы: DTR, RTS, CTS, RI, DCD, а также основные сигналы RXD и TXD.

Дополнительная информация

Назначение переходника USB - COM

В наши дни компьютеры с COM портом встречаются всё реже и реже, а ноутбуки со встроенными COM портами, наверное, лет десять назад исчезли как класс. На смену этому архаичному интерфейсу пришёл USB. И, хотя, USB интерфейс стал стандартом де-факто и имеет огромную скорость передачи данных и другие положительные моменты, меж тем в радиолюбительской практике старый COM порт со стандартом RS232 свою актуальность не потерял. А дело тут вот в чём, при всей своей архаичности, организовать обмен информацией по протоколу RS232 программным методом не составляет большого труда. Конечно, в некоторых микроконтроллерах есть аппаратная поддержка USB интерфейса, но это уже микроконтроллеры высокого уровня, многоногие и дорогие. Вряд ли их целесообразно применять в простых самоделках. В радиолюбительской практике таким микроконтроллерам сложно придумать место для выполнения простых задач, как и придумать устройства, которые нуждались бы в больших скоростях и объёмах передачи данных. Поэтому протокол RS232 ещё долго будет оставаться востребованным в простых самодельных устройствах. К тому же, есть довольно много устройств, до сих пор использующих COM порт. Отсюда возникает необходимость в COM порте на компьютере. Решить эту проблему вам и поможет BM8050 - адаптер usb rs232 .

Где скачать драйвер?

Самый свежий драйвер всегда можно скачать тут: https://www.silabs.com/developer-tools/usb-to-uart-bridge-vcp-drivers?tab=downloads

Проверка переходника usb com

Соедините контакты BM8050 согласно эскиза.
Запустите программу HyperTerminal. Если на вашем ПК ее нет, скачайте из раздела Софт.
Запустите программу. Выберите COM порт. Оставьте все параметры по умолчанию.
При исправном адаптере в появившемся окне, при нажатии клавиш на клавиатуре, должны появляться нажатые буквы.

Подключение нескольких ВМ8050 на одному ПК

Для работы нескольких преобразователей usb rs232 на одном ПК необходимо, чтобы подключаемые к компьютеру ВМ8050 имели разные серийные номера. Их номера нужно изменить с помощью программы переименования серийных номеров CP210xSetIDs.exe.

Скачайте архив программы переименования серийных номеров ВМ8050 из раздела Софт.

Подключите первый конвертер rs232 ВМ8050 к ПК и посмотрите, какой порт Windows выделила для устройства, для чего войдите в Пуск --- Настройка --- Панель Управления --- Система --- Оборудование --- Диспетчер Устройств --- Порты (СОМ и LPT) --- USB Serial CP210x (СОМ4). - Нажмите кнопку "Update device list" в программе переименования серийных номеров "CP210xSetIDs.exe". После изменения запрограммировать - Program Device

Теперь при подключении нескольких адаптеров операционная система видит несколько СОМ-устройств.

Схемы

Эскиз подключения для проверки

Комплект поставки

Блок переходника в сборе - 1 шт.
Инструкция - 1 шт.

Меры предосторожности

Внимание! Устройство рассчитано на напряжение питания 5В, поэтому перед эксплуатацией с интерфейсом 3.0 нужно убедиться, что он не имеет автоматического переключения питания на 9 или 12В. В противном случае устройство может выйти из строя.
