BM146
Исполнительный элемент 12В (1 реле, 2 кВт, 10А)

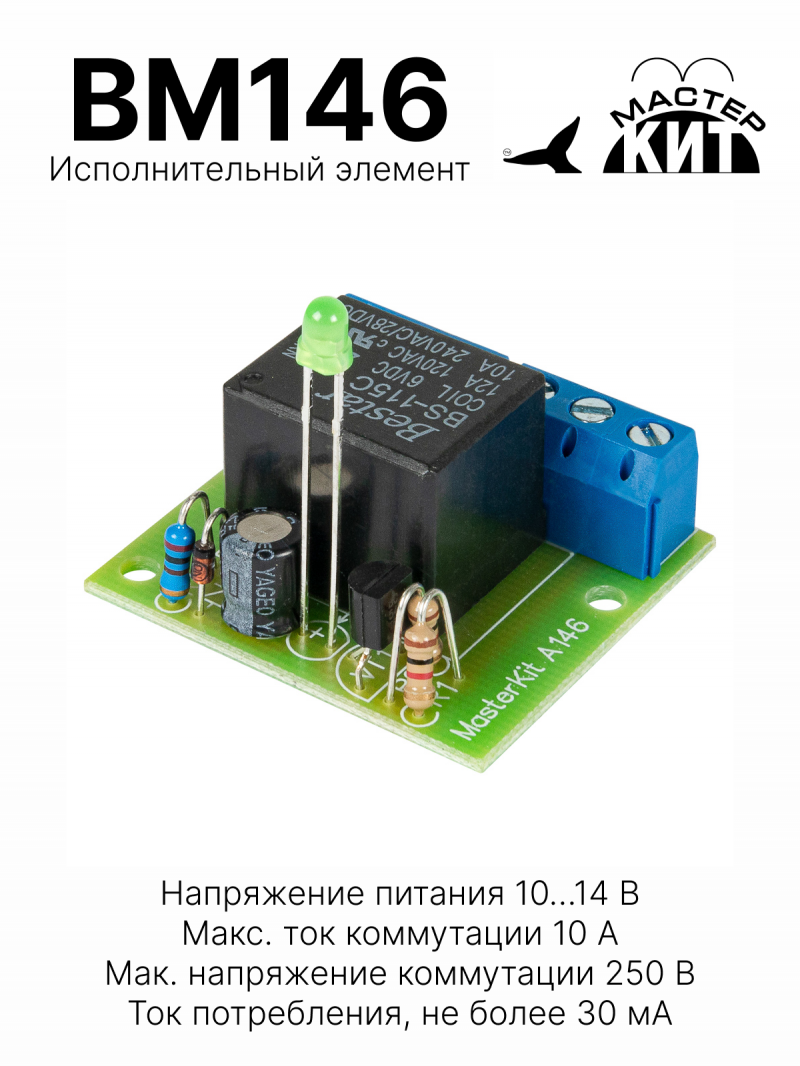

Силовое реле BM146 представляет собой исполнительный элемент с электромагнитным реле 220В 10А предназначено для управления силовыми электроприборами от слаботочных выходов различных датчиков и устройств управления из каталога Мастер Кит. Силовой блок обеспечивает гальваническую развязку между датчиками и электроприборами и срабатывает при подаче на вход «IN» управляющего напряжения 3…12В при токе не менее 5мА, которое можно получить от головного устройства управления. Для питания силового реле потребуется напряжение 10...14 В. Силовое реле подойдет для использования в системах Умный дом, для использования в системах автоматики в загородном доме или на даче, например, для управления освещением, водоснабжением и отоплением по расписанию или удаленному управлению.
Есть в наличии - 398 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Силовое реле BM146 представляет собой исполнительный элемент с электромагнитным реле 220В 10А предназначено для управления силовыми электроприборами от слаботочных выходов различных датчиков и устройств управления из каталога Мастер Кит. Силовой блок обеспечивает гальваническую развязку между датчиками и электроприборами и срабатывает при подаче на вход «IN» управляющего напряжения 3…12В при токе не менее 5мА, которое можно получить от головного устройства управления. Для питания силового реле потребуется напряжение 10...14 В. Силовое реле подойдет для использования в системах Умный дом, для использования в системах автоматики в загородном доме или на даче, например, для управления освещением, водоснабжением и отоплением по расписанию или удаленному управлению.
Технические характеристики
| Напряжение питания, В | 10…14 |
| Количество встроенных реле управления (шт) | 1 |
| Макс. ток коммутации, А | 10 |
| Мак. напряжение коммутации, В | 250 |
| Ток потребления, не более, мА | 30 |
| Габариты модуля, мм | 32х25х20 |
| Вес без упаковки, г | 18 |
| Вес с упаковкой, г | 49 |
Инструкции
Принцип работы
Исполнительный элемент BM146 состоит из электронного ключа, выполненного на транзисторе и электромеханическом реле, которое способно коммутировать ток до 10 А (при 220 В). Реле срабатывает при подаче на вход «IN» управляющего напряжения 9 - 12 В при токе не менее 5 мА. Индикацией срабатывания реле является светодиод HL1.
Дополнительная информация
Силовое реле состоит из электронного ключа, выполненного на транзисторе и электромеханическом реле, которое способно коммутировать ток до 6А (при 220В). Реле срабатывает при подаче на вход «IN» управляющего напряжения 3...12В при токе не менее 5мА. Индикацией срабатывания реле является светодиод HL1.
Статьи
Что потребуется для сборки
- Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.
Меры предосторожности
- Для управления индуктивной нагрузкой (электрические двигатели, лампы дневного света и т.п.) мощность нагрузки должна быть как минимум в два раза ниже максимально допустимой
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Подключил согласно инструкции, подал сигнал на вход, но переключения реле не происходит. В чем причина?
- Данное устройство имеет на борту реле BS-115C, которое управляется током 30 мА. При питании +12В для устойчивой активации реле номинал резистора в цепи его обмотки должен быть 12/0,03=400. Если в вашем устройстве установлен резистор номиналом 1кОм, пожалуйста, замените резистор в цепи обмотки реле на ближайший по номиналу 360 ... 470 Ом либо подпаяйте резистор 360 ... 470 Ом со стороны дорожек параллельно к существующему резистору на плате.
