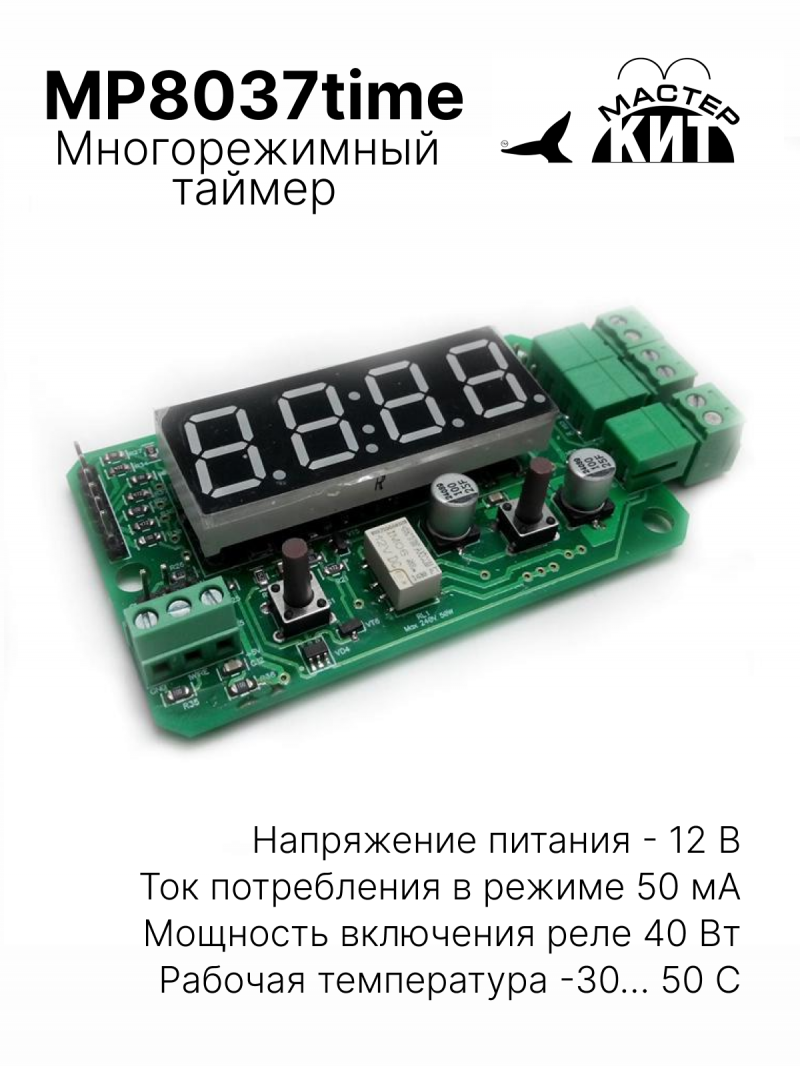

MP8037time
Многорежимный таймер

Универсальный таймер для любой задачи!

Модуль предназначен для построения систем автоматики и управления различными электроприборами по заданному интервалу времени, например, электрическими лампами, насосами, приводными механизмами и т.п. Будет незаменим в системах капельного полива растений.

Рекомендуемый источник питания - PW1245.

Рекомендованный корпус BOX-M8037

Рекомендованное силовое реле MP146

Есть в наличии


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


2 470
скидка 480

1 990
+ 100 бонусов на счет

в корзине 0 шт.


Модуль предназначен для построения систем автоматики и управления различными электроприборами по заданному интервалу времени, например, электрическими лампами, насосами, приводными механизмами и т.п. Будет незаменим в системах капельного полива растений.

Рекомендуемый источник питания - PW1245.

Рекомендованный корпус BOX-M8037

Рекомендованное силовое реле MP146

Технические характеристики

Напряжение питания, В 12
Минимальное время счета/задержки, сек 1
Максимальное время счета/ задержки, ч 24
Ток потребления в режиме, мА 50
Входное напряжение АЦП, В 0-5
Мощность включения реле, Вт 40
Максимальное число в режиме счетчика 9999
Рабочая температура, С -30… 50
Габариты модуля, мм 76х47х15
Вес без упаковки, г 37
Вес с упаковкой, г 60

Инструкции


Особенности

  • Компактные размеры
  • Удобное подключение
  • Режим отложенного старта
  • Циклический режим
  • Старт при подаче питания
  • Режим счетчика
  • Защита от неправильного подключения питания

Принцип работы

Центральная часть устройства – микроконтроллер Mega168, работающий на частоте 8 МГц. Управление таймером осуществляется, как при помощи кнопок, так и при помощи внешних входов TTL или АЦП.


Режимы работы устройства

  • Два состояния, включено или отключено.

Дополнительная информация

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил – подключил. Блок позволит радиолюбителю включать и выключать электроприборы по необходимому интервалу времени, с различным интервалом задержки, используя различные внешние события.


Статьи


Схемы

Схема - MP8037time - Многорежимный таймер

Схема

Схема - MP8037time - Многорежимный таймер

Схема


Комплект поставки

  • Модуль MP8037time - 1 шт шт.
  • Инструкция - 1 шт шт.

Что потребуется для сборки

  • Отвертка
  • Бокорезы
  • Провод

Подготовка к эксплуатации

  • Подайте питание 12В, соблюдая полярность. На дисплее должен отобразиться «00:00».
  • Для входа в меню, одновременно, удерживайте две кнопки более 3х сек. Выберите необходимый пункт меню и установите небольшую длительность 5-10 секунд. Через 3 сек. устройство вернется в рабочий режим.
  • Теперь, при нажатии левой кнопки, произойдет запуск таймера и включится реле. При нажатии правой кнопки произойдет сброс таймера, а реле вернется в исходное состояние. Если дождаться окончания работы таймера, так же произойдет сброс и отключение реле.
  • Проверка завершена. Приятной эксплуатации.

Условия эксплуатации

  • -30…+50 град.С

  • Относительная влажность 20-95% без образования конденсата.

Меры предосторожности

  • Не превышайте максимально допустимую мощность нагрузки реле.
  • Не превышайте заявленное напряжение питания модуля.
  • Не соблюдение данных требований приведет к выходу устройства из строя.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Внимание!

  • Прибор имеет интуитивно памятное меню, настройку и управление.
  • 1. Определяете какой режим управления старт/стоп вам нужен, выставляете это в меню Режим работы реле.
  • 2. Определяете какой режим отсчета вам нужен, выставляете это в меню Режим установки времени.
  • 3. Теперь в меню Длительность выставляете время запуска таймера и пользуетесь.
  • Если активирован режим Цикличность то в меню Задержка выставляете время паузы между включением таймера.
  • Приятной эксплуатации.

Вопросы и ответы

  • Есть ли у МР8037time функция пауза? При запущенном таймере нужен не сброс, а пауза после которой счёт должен быть продолжен. Например для подсчета суммарного времени включённого прибора за сутки.
    • К сожалению, такого режима нет.
  • Доброе утро. Получится ли на данном блоке реализовать вклоткл насоса с цикличностью 20 мин20 мин на постоянной основе круглый год?
    • Получится.
  • Подскажите, пожалуйста, как установить таймер на 1 минуту 30 секунд?
    • Такой возможности нет. Возможно установить время кратное 1 сек. 1 мин. 1 часу.
  • добрый день. Подскажите таймер МР8637 при подаче питания работает в режиме прямого счета как часы или обратного от заданного времени?
    • Счет обратный.
  • Приобрёл таймер, но вложенная инструкция не рассказывает о настройке. Подскажите где можно взять мануал или подробную инструкцию по установке времени, настройке, как им пользоваться.
    • Прибор имеет интуитивно памятное меню, настройку и управление. Дополнительных инструкций по настройке нет. 1. Определяете какой режим управления старт/стоп вам нужен, выставляете это в меню "Режим работы реле". 2. Определяете какой режим отсчета вам нужен, выставляете это в меню "Режим установки времени". 3. Теперь в меню "Длительность" выставляете время запуска таймера и пользуетесь. Если активирован режим "Цикличность", то в меню "Задержка" выставляете время паузы между включением таймера.
