MP146
Силовое реле с тремя режимами работы, для управления электроприборами мощностью до 4.4 кВт (20А)
Простое решение для вашей задачи!
Устройство имеет три режима работы КНОПКА, ИМПУЛЬС, ТРИГГЕР.
Оно с успехом может использоваться с любым термостатом, таймером, GSM сигнализацией из каталога Мастер Кит, при подключении мощной нагрузки, например, MP8037ADC, MA3401 и т.п.
На модуле установлен 5В стабилизатор. Это позволит запитать небольшой проект с рабочим напряжением 5В.
Модуль будет полезен для реализации сенсорного или дистанционного управления освещением. Будет незаменим для реализации проходного выключателя или управления ВКЛ/ОТКЛ электроприборов с помощью кнопки. Модуль может применяться в качестве базовой платы для установки беспроводного комплекта диапазона 433 МГц MP324M. Благодаря особенностям схемотехники может работать в широком диапазоне температур от -40С до +80С. Рекомендуемый источник питания - PW1245.
Возможна установка 30А реле тип А, при партии от 50 шт.
Есть в наличии
Устройство имеет три режима работы КНОПКА, ИМПУЛЬС, ТРИГГЕР.
Оно с успехом может использоваться с любым термостатом, таймером, GSM сигнализацией из каталога Мастер Кит, при подключении мощной нагрузки, например, MP8037ADC, MA3401 и т.п.
На модуле установлен 5В стабилизатор. Это позволит запитать небольшой проект с рабочим напряжением 5В.
Модуль будет полезен для реализации сенсорного или дистанционного управления освещением. Будет незаменим для реализации проходного выключателя или управления ВКЛ/ОТКЛ электроприборов с помощью кнопки. Модуль может применяться в качестве базовой платы для установки беспроводного комплекта диапазона 433 МГц MP324M. Благодаря особенностям схемотехники может работать в широком диапазоне температур от -40С до +80С. Рекомендуемый источник питания - PW1245.
Возможна установка 30А реле тип А, при партии от 50 шт.
Технические характеристики
| Напряжение питания (В) | 12 |
| Тип питания | постоянный |
| Потребляемый ток, не более (мА) | 80 |
| Рекомендованная температура эксплуатации (°С) | -30...+60 |
| Напряжение коммутации (В) | 220 |
| Диапазон управляющего напряжения (В) | 3...12 |
| Ток коммутации силового реле (А) | 20 |
| Длина (мм) | 55 |
| Ширина (мм) | 45 |
| Высота (мм) | 25 |
| Вес | 72 |
Инструкции
Особенности
- Имеет три режима работы: КНОПКА, ИМПУЛЬС, ТРИГГЕР
- Возможность установки беспроводного модуля MP324M
- Защита от неправильного подключения питания.
- Большая мощность коммутации до 4400 Вт
Конструкция устройства

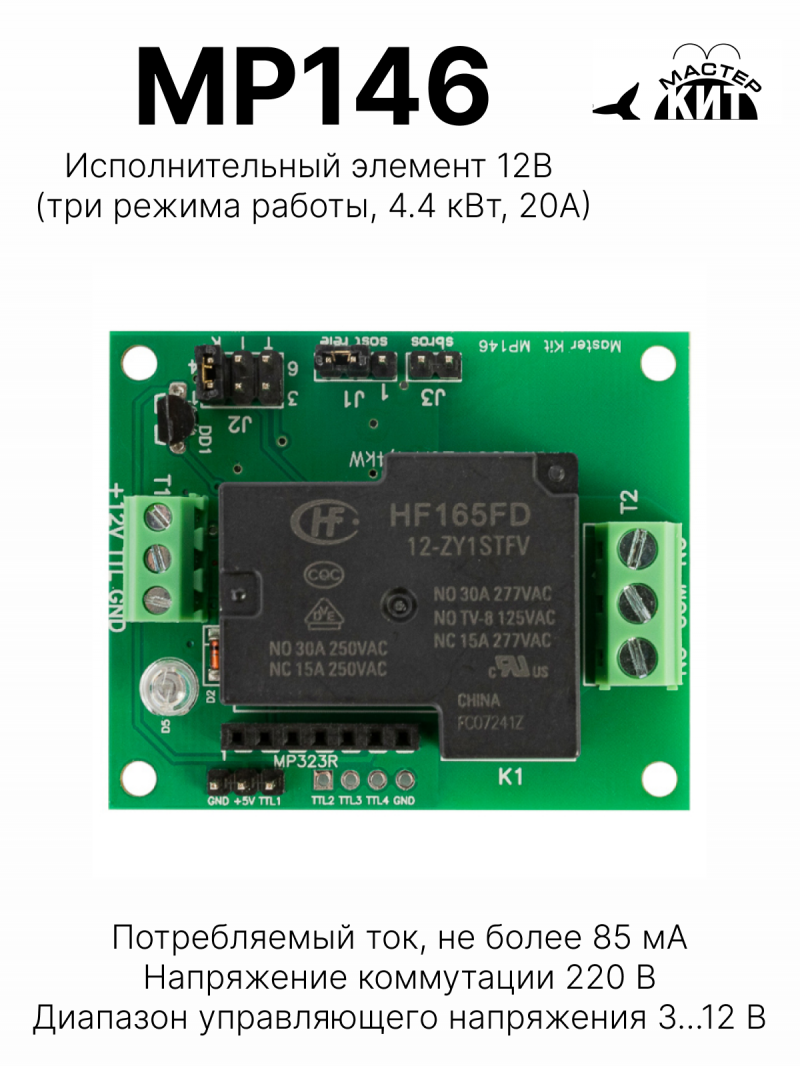

Модуль выполнен на печатной плате размером 45х55 мм. Имеет три режима работы. Для удобства подключения линии управления и нагрузки установлены клеммы под отвертку. Режимы переключаются с помощью джамперов.
Статьи
Схемы
Схема
Схема
Комплект поставки
- Модуль MP146 - 1 шт.
- Инструкция - 1 шт.
Что потребуется для сборки
- Для подключения понадобится: провод, отвертка, бокорезы.
Подготовка к эксплуатации
- Проверка:
- Установите джампер J2 в состояние триггер "T"
- Подключите питание 12В к клеммам "+12V" и "GND"
- Замкните пинцетом или отрезком монтажного провода контакты "+12V" и "TTL". Должно щелкнуть реле и загореться светодиод D5
- Повторное замыкание контактов "+12V" и "TTL" приведет к отключению реле и погасанию светодиода D5
- Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
- Температура -30С до +50С.
- Относительная влажность 20-80% без образования конденсата
Вопросы и ответы
- Прошу сообщить наличие или срок поставки реле МР 146
- Рекомендуем сделать предзаказ. Как правило раскупают до прихода партии на склад.
- Добрый день !!! подскажите от бортовой сети авто работать будет ?
- Будет
- Добрый день!
К этому реле подходит только MP324M или еще какие-то?
Если только так, то вопрос, есть ли для MP324M другие пульты?
У нас как раз задача в беспроводном импульсном реле.
Я так понял, что эти устройства с этим справятся?
Спасибо!
- Только MP324M. В качестве дополнительных пультов можете использовать MP324M/передатчик
- Здравствуйте! В инструкции написано, что можно подключить к Raspberry, каким образом можно это реализовать? Как я понимаю, с GPIO можно подать напряжение, но не замкнуть контакты, а все три режима данного реле подразумевают нажатие кнопки.
- Импульсы напряжения 5В, на входе модуля, имитируют нажатие кнопки. Для работы с платами Arduino и Raspberry, модуль необходимо настроить в режим кнопка.
- Сколько стоит доставка в Санкт-Петербург
- Задайте вопрос на info@masterkit.ru
- Здравствуйте!
Подскажите, пожалуйста, можно ли настроить продолжительность
импульса в одноименном режиме ("импульс")?
Какова она по умолчанию?
- Изменить длину импульса не льзя. Длительность импульса составляет приблизительно 1 сек.
- Добрый день! Приобрел для реле MP146 комплект MP324M. Установил в реле, но переключения реле не происходит. Реле в режиме "триггер", реле проверял: при замыкании управляющих контактов (+12 и TTL) переключение происходит. MP324M тоже проверил - собрал схему для проверки (из инструкции, с диодами), тоже всё работает. А вместе они не хотят. Может я джампер какой-нибудь не туда воткнул? Подскажите, пожалуйста, решение проблемы.
- У вас блок MP146 для модуля MP324. MP324 и MP324M имеют разные распиновки, смотрите инструкции https://masterkit.ru/zip/mp324.pdf https://masterkit.ru/zip/mp324m.pdf Для того, чтобы MP324M заработал на вашей плате, нужно перерезать дорожки и паять перемычки.
