NM4
Набор радиолюбителя для сборки DIY ретро часов на лампах

Набор для сборки часов на лампах ИН-4 представляет собой конструктор для сборки ламповых часов на газоразрядных индикаторах. Часы оснащены будильником и имеют энергонезависимую память. Набор включает в себя платы и полный набор компонентов для сборки (поставляется в комплекте с радиолампами). В конце увлекательной сборки вы получаете готовое изделие, которое будет радовать вас теплым ламповым светом.

Набор предназначен для обучения навыкам пайки, чтения схем и практической настройки собранных устройств, позволяет радиолюбителю понять, как работает микроконтроллер. Будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.

Есть в наличии


6 250
+ 313 бонусов на счет

в корзине 0 шт.


Набор для сборки часов на лампах ИН-4 представляет собой конструктор для сборки ламповых часов на газоразрядных индикаторах. Часы оснащены будильником и имеют энергонезависимую память. Набор включает в себя платы и полный набор компонентов для сборки (поставляется в комплекте с радиолампами). В конце увлекательной сборки вы получаете готовое изделие, которое будет радовать вас теплым ламповым светом.

Набор предназначен для обучения навыкам пайки, чтения схем и практической настройки собранных устройств, позволяет радиолюбителю понять, как работает микроконтроллер. Будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.

Технические характеристики

Напряжение питания, В5
Формат отображения времени24:00
Ток потребления, мА200
Габаритные размеры модуля, мм38 x 151 x 80
Вес 150

Инструкции


Особенности

  • Режим антиотравления катода (перед сменой минут происходит быстрый перебор всех цифр во всех лампах)
  • Будильник

Дополнительная информация

Газоразрядные индикаторы ИН-4 производились в прошлом веке и использовались для отображения информации, на основе тлеющего разряда. Катоды — в форме арабских цифр (от 0 до 9). Высота цифр 17 мм. Индикация производится через купол баллона. В настоящее время данные лампы используются для создания часов.

Часы оснащены будильником.

Часы имеют энергонезависимую память - в комплект входит батарейка CR2032.

Управление часами происходит тремя кнопками. С помощью кнопки "функция" происходит перебор режимов. С помощью кнопок "установки значения" происходит смена значения в том или ином режиме.

Кабель питания в комплект не входит.

Конструктивно устройство выполнено на двух печатных платах из фольгированного стеклотекстолита с размерами 151x38 мм. Расстояние между соединенными платами – 11 мм. Монтируйте компоненты на высоту до 10 мм. Отдельное внимание уделите размерам полярных конденсаторов. Для «стройного» монтажа индикаторных ламп между выводами ИН-4 воткните две спички. Гребенка штырей на плате индикаторов монтируется со стороны дорожек (паяем штыри, затем сдвигаем пластиковую «обойму» к плате).

Раз в минуту, когда происходит смена знака включается режим антиотравления катода ламп. В этот момент происходит перебор всех знаков в каждом индикаторе, что делает работу часов еще более эффектнее.

ВНИМАНИЕ! После включения не дотрагивайтесь до компонентов и токоведущих дорожек платы, схема находится под высоким напряжением порядка 180В. Данное напряжение требуется для питания лаповых индикаторов. Будьте внимательны соблюдайте правило работы с высоким напряжением.


Комплект поставки

  • Индикаторы ИН-4 - 4 шт.
  • Комплект электронных компонентов - 1 шт.
  • Печатная плата - 2 шт.
  • Акриловые ножки - 2 шт.
  • Инструкция - 1 шт.

Что потребуется для сборки

  • Паяльник
  • Припой
  • Бокорезы

Настройка

  • Правильно собранное устройство не требует настройки и начинает работать сразу.

Меры предосторожности

  • ВНИМАНИЕ! После включения не дотрагивайтесь до компонентов и токоведущих дорожек платы, схема находится под высоким напряжением порядка 180В. Данное напряжение требуется для питания лаповых индикаторов. Будьте внимательны соблюдайте правило работы с высоким напряжением.

Техническое обслуживание

  • В целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2-3 с
    Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
    Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).

Внимание!

  • Если после включения индикатор показывает двойные значения, необходимо еще раз тщательно промыть плату от остатков флюса.

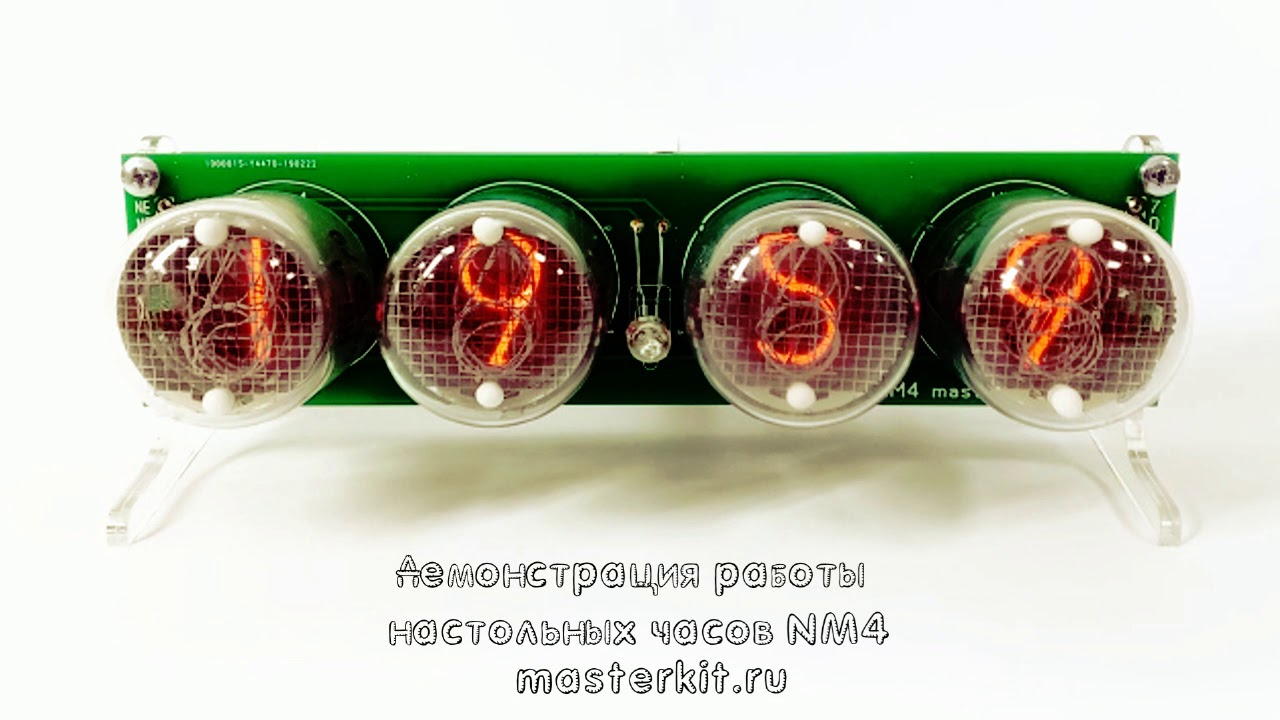

Видео
