MP563

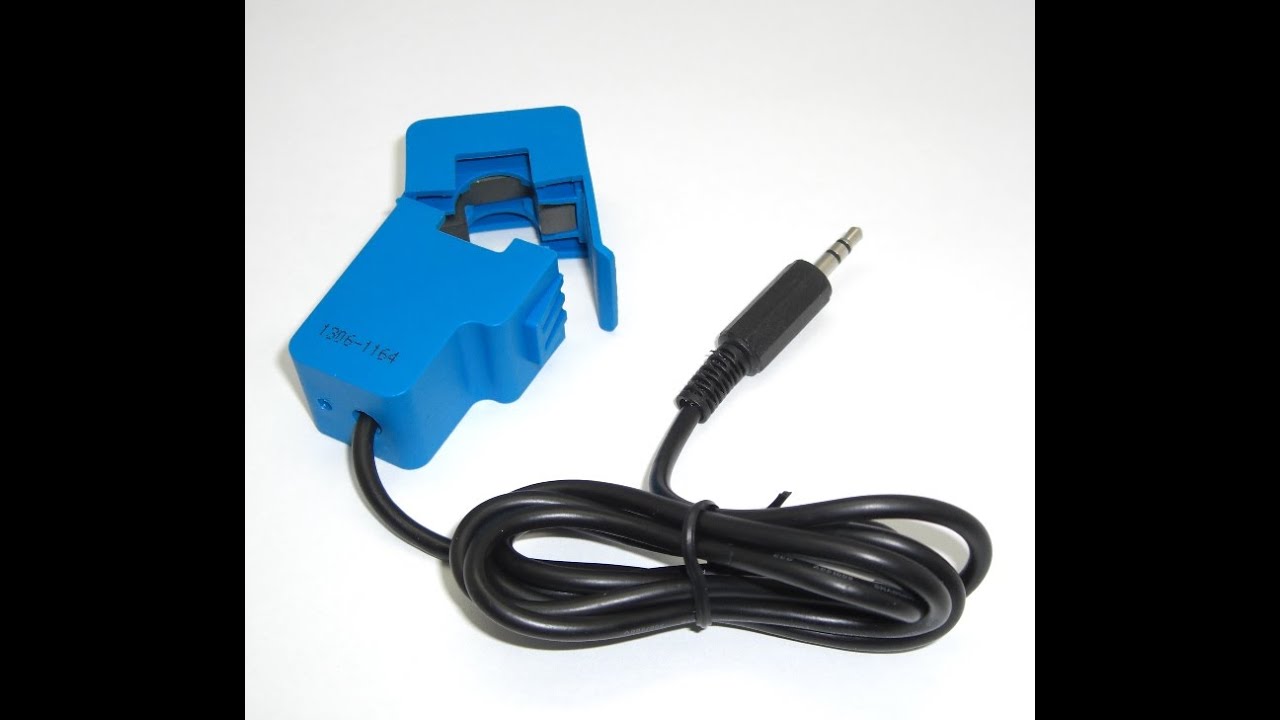

Бесконтактный датчик тока 30А

Бесконтактный датчик c трансформаторным принципом измерения силы переменного тока. Не требует разрыва провода, аналогично измерительному прибору "токовые клещи". Датчик хорошо подойдет для домашних систем контроля электрической сети. Например, может удаленно дать ответ на вопрос "А я утюг не забыл выключить?". Но так же применим в профессиональных системах мониторинга и защиты от перегрузок двигателей переменного тока в составе различных установок, осветительного оборудования...

Нет в наличии

460
скидка 460

---

Бесконтактный датчик c трансформаторным принципом измерения силы переменного тока. Не требует разрыва провода, аналогично измерительному прибору "токовые клещи". Датчик хорошо подойдет для домашних систем контроля электрической сети. Например, может удаленно дать ответ на вопрос "А я утюг не забыл выключить?". Но так же применим в профессиональных системах мониторинга и защиты от перегрузок двигателей переменного тока в составе различных установок, осветительного оборудования...

Технические характеристики

Рекомендованная температура эксплуатации (°С)0…70
Длина (мм)60
Ширина (мм)25
Высота (мм)21
Вес, не более (г)100
Максимально допустимый ток нагрузки (А)30
Диаметр отверстия для провода (мм)13
Вес с упаковкой, г 96

Инструкции


Дополнительная информация

Нелинейность измерения +-3% в диапазоне 10%...120% от 30А

Напряжение переменного тока на встроенном резисторе при измеряемом токе в 30А равно 1 Вольту.

Примерная формула расчета напряжения на выходе в зависимости от измеряемого тока: V=0,333*I

Датчик оборудован типом выхода "По напряжению" со встроенным резистором.

Длина провода - 1 метр

Полезная ссылка на открытый проект "Монитор мощности"

Измерение силы тока в схемах на Ардуино






Схемы

Схема - MP563 - Бесконтактный датчик тока 30А

Схема


Видео
