DR-24-1.2-BAT
Резервная аккумуляторная батарея 24В 1,2Ач
Всегда в тонусе!
Резервная аккумуляторная батарея является дополнительным источником энергии в системах бесперебойного питания с постоянным напряжением 24 В и может применяться в охранно-пожарных системах, в системах промышленной и бытовой автоматизации, а также в других системах и устройствах, где требуется обеспечить питание при аварийном отключении основного источника энергии.
Аналогичный устройство с большей емкостью - DR-24-4.5-BAT.
Нет в наличии
Резервная аккумуляторная батарея является дополнительным источником энергии в системах бесперебойного питания с постоянным напряжением 24 В и может применяться в охранно-пожарных системах, в системах промышленной и бытовой автоматизации, а также в других системах и устройствах, где требуется обеспечить питание при аварийном отключении основного источника энергии.
Аналогичный устройство с большей емкостью - DR-24-4.5-BAT.
Технические характеристики
Номинальное постоянное напряжение, В | 24 |
Номинальная емкость (20-часовой разряд, 0,06 А), Ач | 1,2 |
Максимальный ток разряда (ограничен предохранителем), А | 20 |
Габаритные размеры (ДхШхВ), мм | 96,5x90,5x126 |
Рабочий диапазон температур, °С | -15...+50 |
Срок службы, лет | 3 |
Саморазряд в месяц (тип.), процентов | 3 |
Вес с упаковкой, г | 1700 |
Особенности
- Простой монтаж-демонтаж
- Универсальный способ крепления:
- на DIN-рейку с возможностью смещения в вертикальной плоскости;
- на плоскую поверхность - Защита от короткого замыкания
Конструкция устройства
Батарея смонтирована в металлическим корпусе и может крепиться на DIN-рейку, а также на любую плоскую поверхность с помощью винтов.
Дополнительная информация
Устройство состоит из двух последовательно соединенных аккумуляторных батарей, защитного предохранителя и имеет металлический корпус с установленной клеммной колодкой для подключения внешних устройств.
В качестве аккумуляторных батарей используются необслуживаемые герметизированные свинцово-кислотные аккумуляторы с системой рекомбинации газов (VRLA) напряжением 12 В,изготовленные по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Может крепится на DIN-рейку, а также на любую плоскую поверхность.

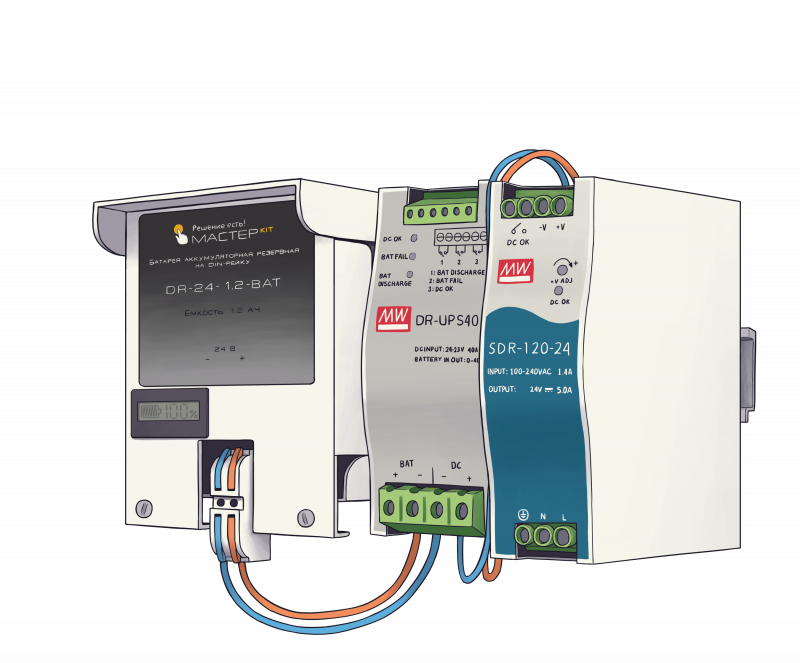

Совместно с резервной аккумуляторной батареей могут быть использованы источники питания с совмещенной функцией заряда, а также без этой функции. В последнем случае применяются контроллеры для систем бесперебойного питания, обеспечивающие заряд аккумуляторов.
C резервной батареей могут использоваться следующие устройства*:
Источники питания с совмещенной функцией заряда | |
Mean Well | Chinfa |
DRC-40B DRC-60B DRC-100B | DRAN30-24A UPS DRAN60-24A UPS DRAN120-24A UPS DRAN240-24A UPS DRAN480-24A UPS |
Источники питания без функции заряда, совместно с контроллерами UPS DRU30-24, DR-UPS40 | ||
Mean Well | TDK-Lambda | Chinfa |
DR NDR MDR SDR | DPP DRF DRB DSP | DRA DRAN |
*Важно! Ток заряда контроллера/источника питания не должен превышать
максимальный ток заряда резервной батареи.
Комплект поставки
- Батарея аккумуляторная резервная RD-24-1.2-BAT - 1 шт. шт.
- Паспорт - 1 шт. шт.
- Упаковка - 1 шт. шт.
Подготовка к эксплуатации
- Изделие устанавливается на DIN-рейку TS35x7.5 или на плоскую поверхность с помощью винтов (винты в комплект не входят).
- Изделие можно устанавливать вертикально или горизонтально.
- Устанавливать допускается только клеммной колодкой вверх. Установка изделия клеммной колодкой вниз – запрещена!
- При установке на DIN-рейку возможно смещение изделия в вертикальной плоскости cоответствующей перестановкой узла крепления. Для этого необходимо демонтировать монтажную пластину с узлом крепления, расположенную на задней стенке изделия, и переставить узел крепления в требуемое положение.
Меры предосторожности
- НЕ утилизировать с бытовыми отходами!
Устройство содержит кислотно-свинцовые аккумуляторные батареи, которые подлежат переработке. Переработка является обязательной частью жизненного цикла батарей и отвечает принципам охраны окружающей среды.
Внимание!
- По истечении срока службы аккумуляторные батареи, входящие в состав изделия, должны быть заменены.
- Аккумуляторная батарея должна быть немедленно заменена, если обнаружено повреждение корпуса или утечка электролита.
- Замену аккумуляторных батарей осуществлять комплектом.
- Каждые четыре месяца следует выполнять следующие операции по обслуживанию изделия.
- Снимите переднюю крышку и проведите визуальный осмотр батарей, обращая внимание на:
- чистоту аккумуляторов и отсутствие следов электролита;
- отсутствие повреждений выводов, отсутствие явно перегретых выводов аккумуляторов;
- целостность корпусов и крышек аккумуляторов;
- отсутствие признаков перегрева;
- надежность электрических соединений - Раз в один-два года следует провести измерение фактической емкости изделия при разряде на реальную нагрузку или с использованием специального испытательного оборудования.
- Если по результатам испытания фактическая емкость изделия снизилась до уровня 85 процентов от номинального значения, то следующие проверки емкости следует проводить каждые 6 месяцев.
