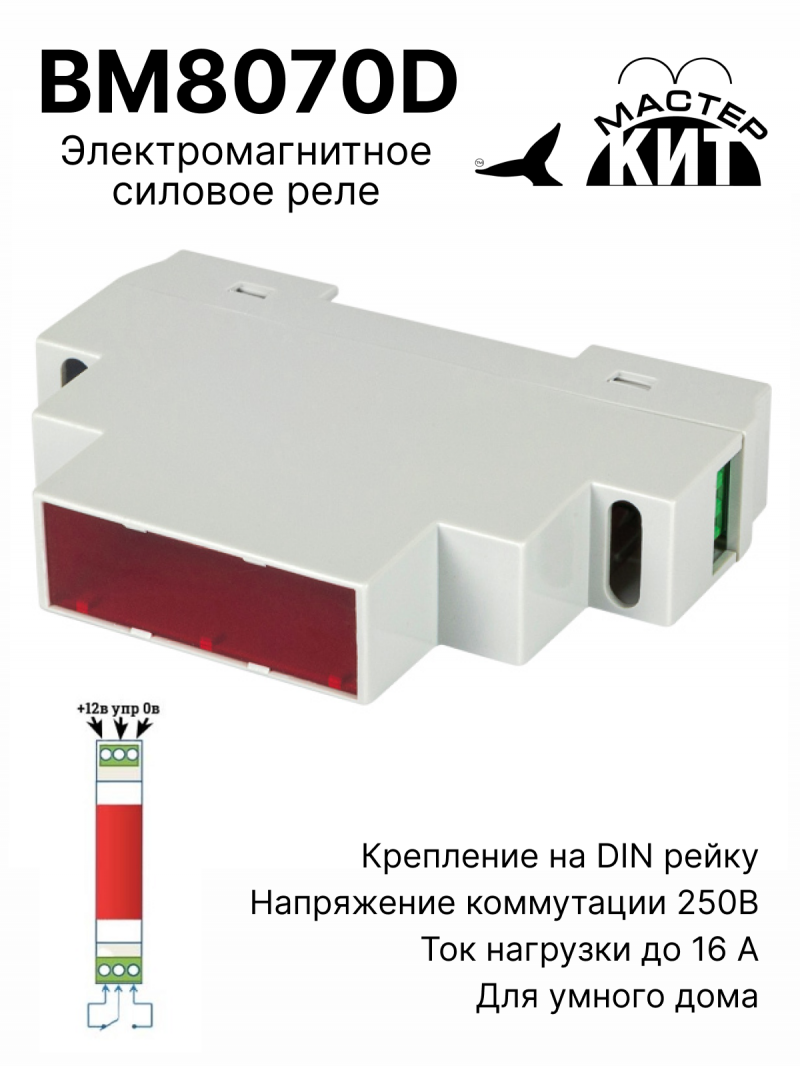

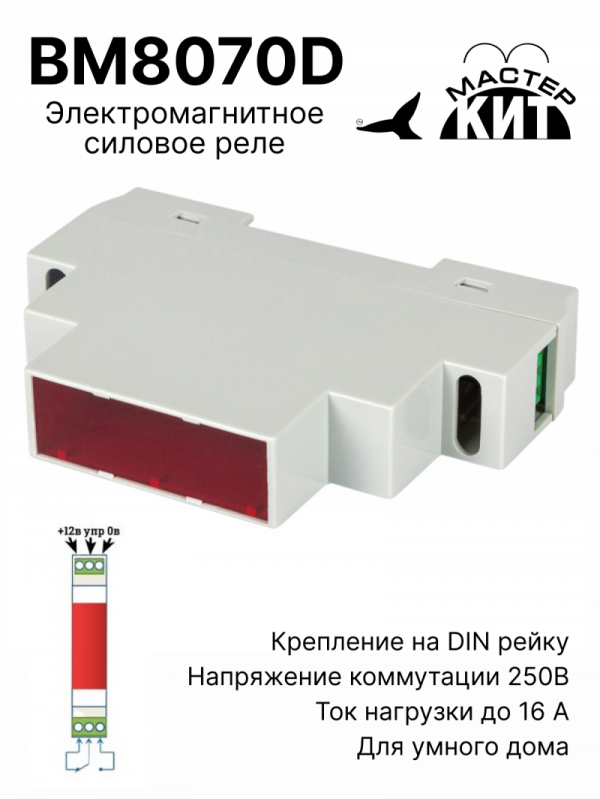

BM8070D
Исполнительный элемент 220В (16А, 3.5 кВт)
BM8070D представляет собой исполнительный элемент (силовой блок реле) для управления мощными электроприборами по команде с микроконтроллера или плат Arduino и Raspberry и им подобным. Позволяет подключать мощную нагрузку (обычно обогреватели, освещение) к блоку СМС-управления BM8039D, таймеру MP8037time и другим управляющим устройствам. Так как корпус исполнительного элемента имеет возможность установки на DIN рейку, то это расширяет его спектр применения. Поэтому он будет полезен не только для управления электроприборами дома, для создания систем Умный дом, а также сможет найти широкое применение на производстве, в одном ряду с системами промышленной автоматики.
Силовой модуль имеет простое подключение и управление. На силовом элементе установлены винтовые клеммы, поэтому для его подключения требуется только отвертка. С одной стороны блока выведены силовые клеммы большего размера, с другой - сигнальные клеммы меньшего размера для подключения питания и сигналов управления. Это не только упрощает подключение, а также облегчает и обслуживание. Реле управляется либо подачей напряжения 12 В на разъемы питания, либо, при включенном питании, сигналом от 3 В, поступающим от блока управления. На выходе установлено надежное реле. Электромагнитное силовое реле позволяет управлять нагрузкой с напряжением до 250В и током до 16А.
Исполнительный модуль построен на базе мощного реле с перекидным контактом, с максимальным током переключения 16А и напряжением до 250В. Такое силовое реле способно переключать нагрузку мощностью до 4000 Ватт.
Есть в наличии - 601 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
BM8070D представляет собой исполнительный элемент (силовой блок реле) для управления мощными электроприборами по команде с микроконтроллера или плат Arduino и Raspberry и им подобным. Позволяет подключать мощную нагрузку (обычно обогреватели, освещение) к блоку СМС-управления BM8039D, таймеру MP8037time и другим управляющим устройствам. Так как корпус исполнительного элемента имеет возможность установки на DIN рейку, то это расширяет его спектр применения. Поэтому он будет полезен не только для управления электроприборами дома, для создания систем Умный дом, а также сможет найти широкое применение на производстве, в одном ряду с системами промышленной автоматики.
Силовой модуль имеет простое подключение и управление. На силовом элементе установлены винтовые клеммы, поэтому для его подключения требуется только отвертка. С одной стороны блока выведены силовые клеммы большего размера, с другой - сигнальные клеммы меньшего размера для подключения питания и сигналов управления. Это не только упрощает подключение, а также облегчает и обслуживание. Реле управляется либо подачей напряжения 12 В на разъемы питания, либо, при включенном питании, сигналом от 3 В, поступающим от блока управления. На выходе установлено надежное реле. Электромагнитное силовое реле позволяет управлять нагрузкой с напряжением до 250В и током до 16А.
Исполнительный модуль построен на базе мощного реле с перекидным контактом, с максимальным током переключения 16А и напряжением до 250В. Такое силовое реле способно переключать нагрузку мощностью до 4000 Ватт.
Технические характеристики
| Напряжение питания, В | 12 |
| Напряжение коммутации, В | 250 |
| Максимально допустимый ток нагрузки, А | 16 |
| Габариты устройства, мм | 90х23х65 |
| Вес без упаковки, г | 45 |
| Вес с упаковкой, г | 78 |
Инструкции
Особенности
- С одной стороны блока выведены силовые клеммы большего размера, с другой - сигнальные клеммы меньшего размера.
- Блок имеет прозрачное окно, за которым расположен индикатор. Таким образом, когда реле активировано, светодиод-индикатор будет светиться красным свечением.
- Блоком BM8070D можно управлять сигналом от 3В/10мА и его можно подключать к блоку BM8039D.
- Управление реле инверсное, это значит, что при подаче нуля реле будет открываться, а если на вход будет подаваться более 3 В, то реле будет закрываться. Соответственно, при конфигурировании BM8039D следует настроить соответствующий выход управления в инверсный режим.
Дополнительная информация
Коммутация – это включение или выключение электроприбора в сеть. Для этого используют разъединители, выключатели, автоматические выключатели, электромеханические реле, контакторы, электромагнитные пускатели. Выключатели и разъединители – нужны для ручного включения нагрузки, для того, чтобы управлять ею автоматически, нужно использовать электромагнитные реле или электронные реле. Последние три вида (реле, контактор и магнитный пускатель) подобны по своему строению, но предназначены для разных мощностей нагрузки. Это электромеханические коммутационные устройства. Реле устанавливают непосредственно возле нагрузки, а включают его удаленно.
Схемы
Схема
Что потребуется для сборки
- Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.
Техническое обслуживание
- Рекомендуемая нагрузка на контакты реле не более 2 кВт.
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
