NK0703box
FM приемник в корпусе - набор для сборки

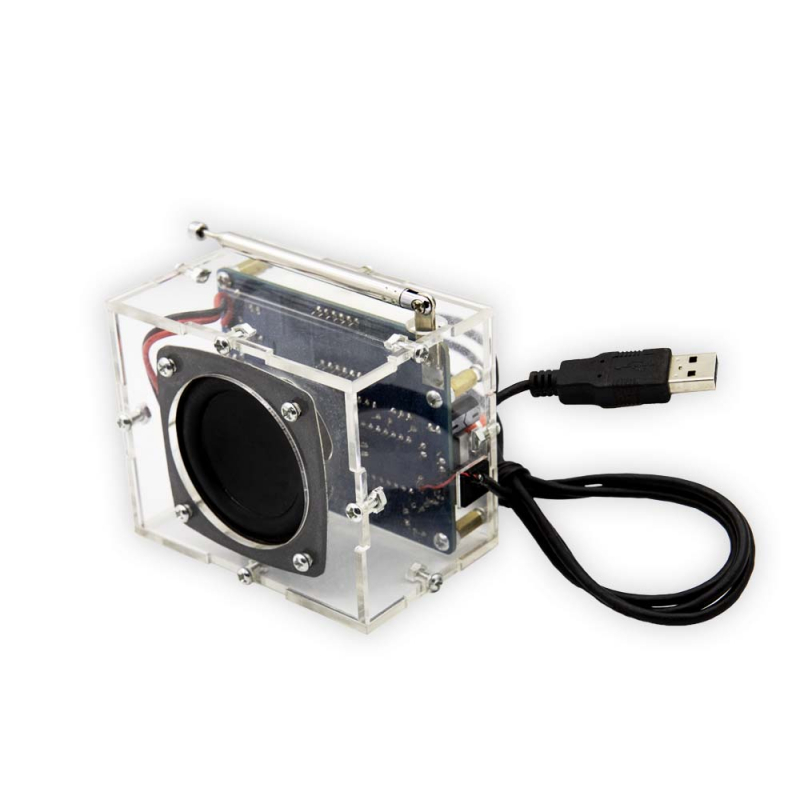

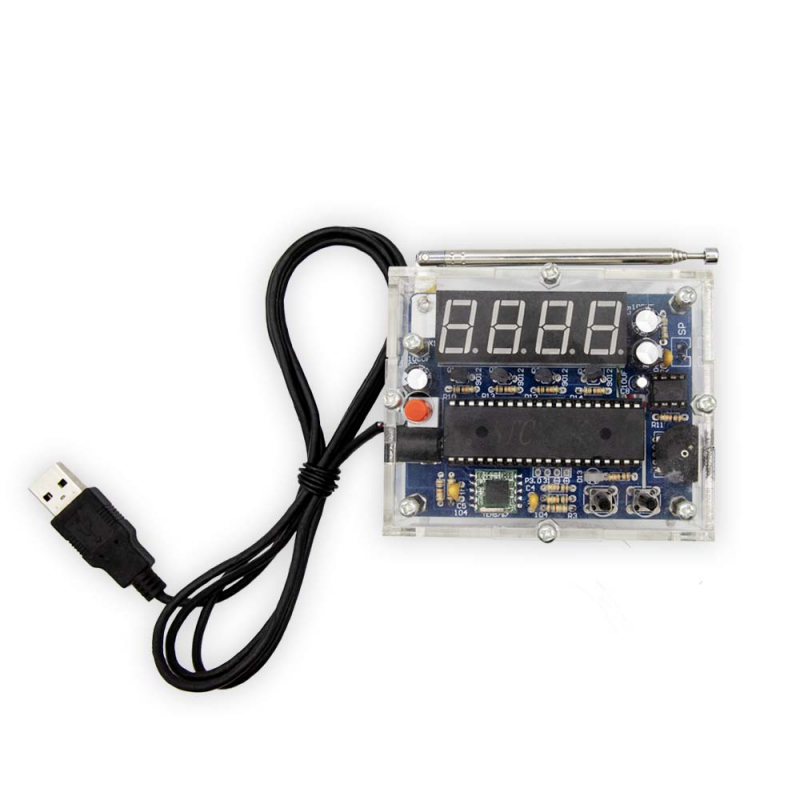

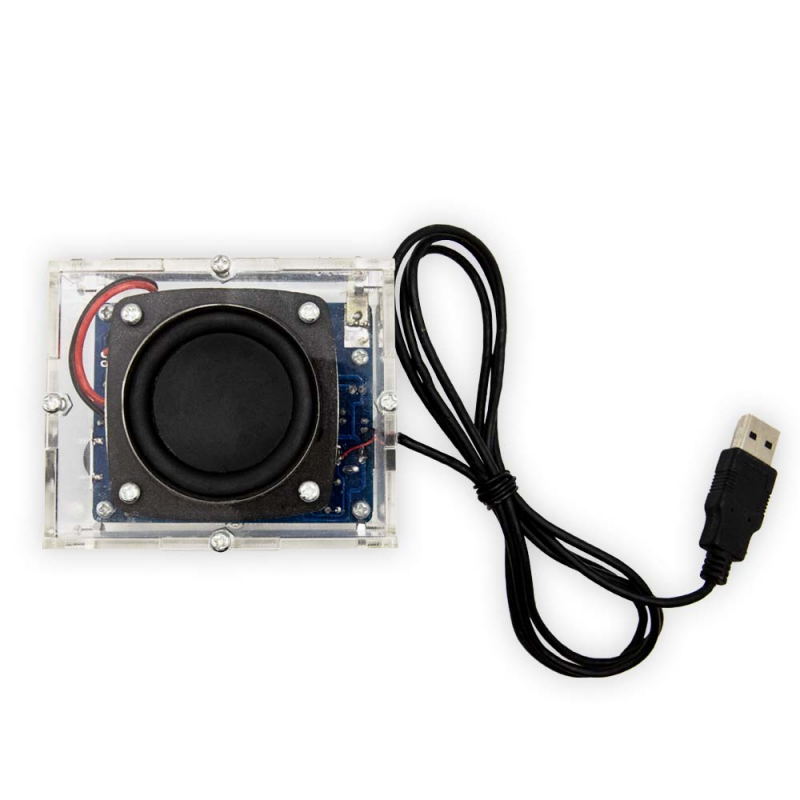

Набор для сборки FM-радиоприемника предназначен для обучения навыкам пайки, чтения схем и практической настройки и сборки реальных электронных устройств. В результате сборки радиолюбитель получает FM-радиоприемник с диапазоном принимаемых частот 88 МГц- 108 МГц.Приемник построен на базе микроконтроллера семейства STC89 и модуля TEA5767. В состав набора вохит прозрачный пластиковый корпус, что даст изделию законченный внешний вид.
Возрастное ограничение 14+
Нет в наличии
о поступлении на склад
Набор для сборки FM-радиоприемника предназначен для обучения навыкам пайки, чтения схем и практической настройки и сборки реальных электронных устройств. В результате сборки радиолюбитель получает FM-радиоприемник с диапазоном принимаемых частот 88 МГц- 108 МГц.Приемник построен на базе микроконтроллера семейства STC89 и модуля TEA5767. В состав набора вохит прозрачный пластиковый корпус, что даст изделию законченный внешний вид.
Возрастное ограничение 14+
Технические характеристики
| Напряжение питания, В | 5 |
| Диапазон принимаемых частот, МГц | 88…108 |
| Выходная мощность, Вт | 0.25 |
| Температура эксплуатации, С | -40… 40 |
| Рабочая влажность, % | 5…95 |
| Чувствительность по входу, мВт | 3.5 |
Инструкции
Особенности
- При правильной сборке час начинают работать сразу и не требуют настройки.
- Корпус в комплекте
Дополнительная информация
Перед вами принципиальная схема радиоприемника на базе модуля TEA5767 который представляет собой однокристальный УКВ ЧМ приемник с интегрированными функциями преобразования частоты, УПЧ и демодуляции. Усилителем мощности служит микросхема LM386.
УКВ ЧМ приемник собран на микромодуле и микроконтроллере, что позволило добиться использования минимума пассивных радиоэлементов и отсутствия катушек индуктивности.

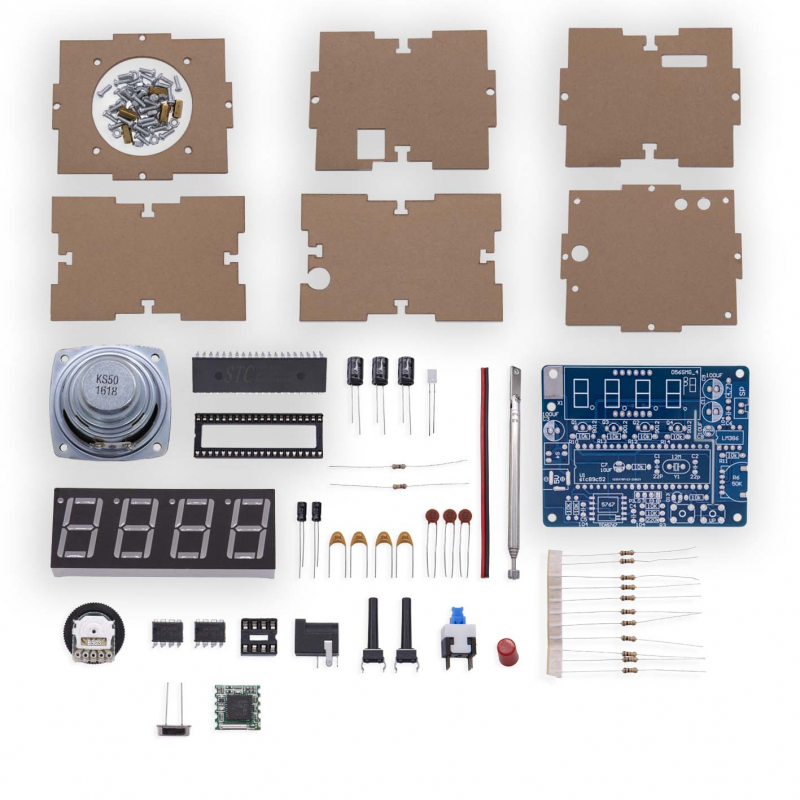

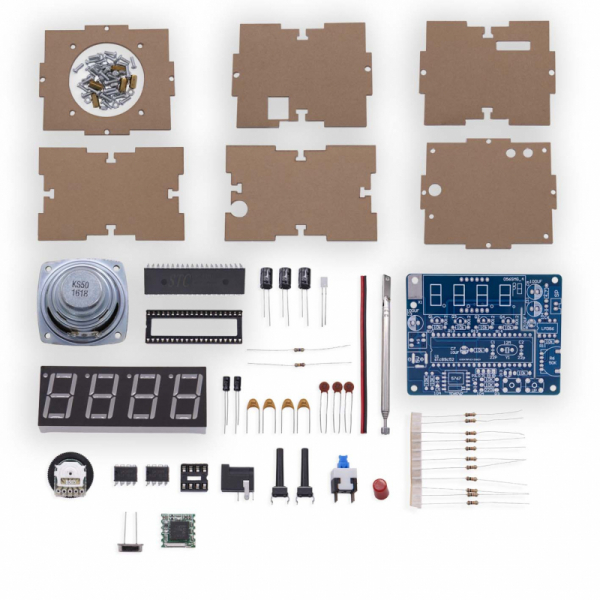

Комплект поставки

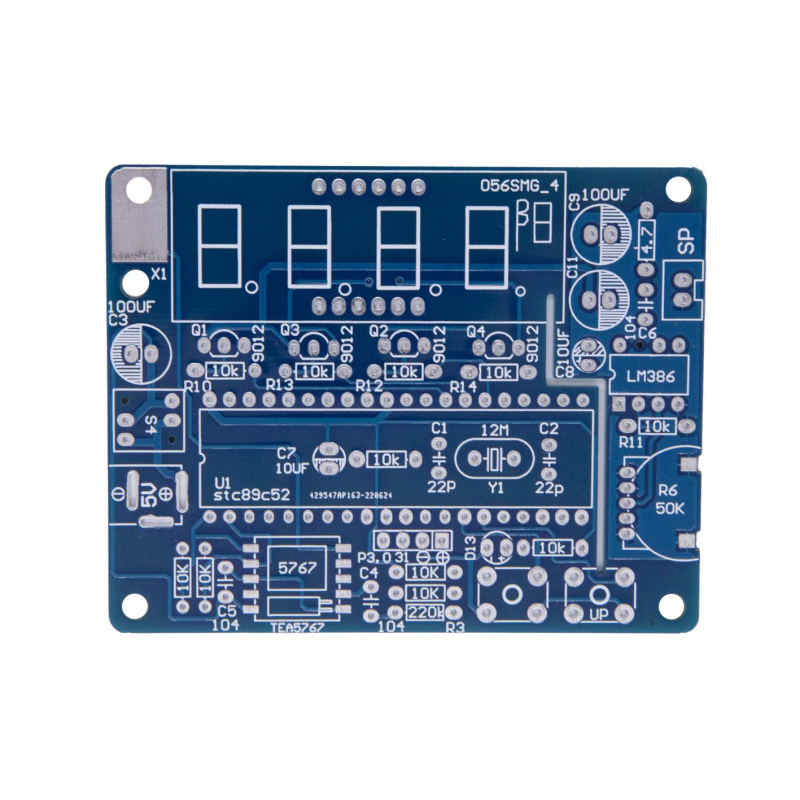

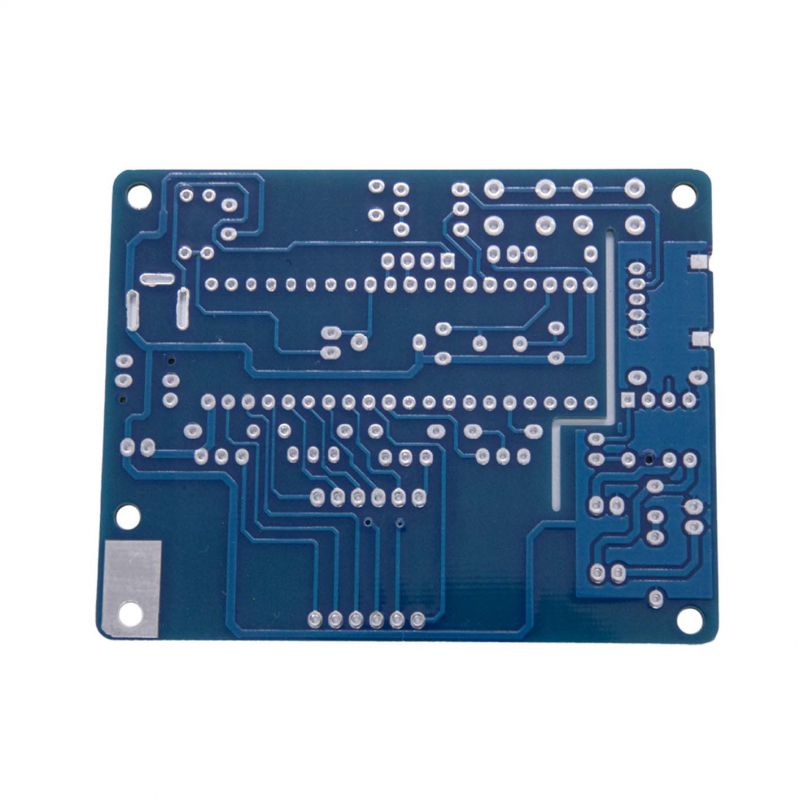

- Печатная плата - 1 шт. шт.
- Комплект электронных компонентов - 1 шт. шт.
- Набор элементов для корпуса - 1 шт. шт.
- Инструкция - 1 шт. шт.
Что потребуется для сборки
- Паяльник
- Припой
- Бокорезы
Внимание!
- В целях предотвращения отслаивания печатных проводников и перегрева элементов, время пайки каждого контакта не должно превышать 2-3 с.
- Для работы используйте паяльник мощностью не более 25 Вт с хорошо заточенным жалом.
- Рекомендуется применять припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
