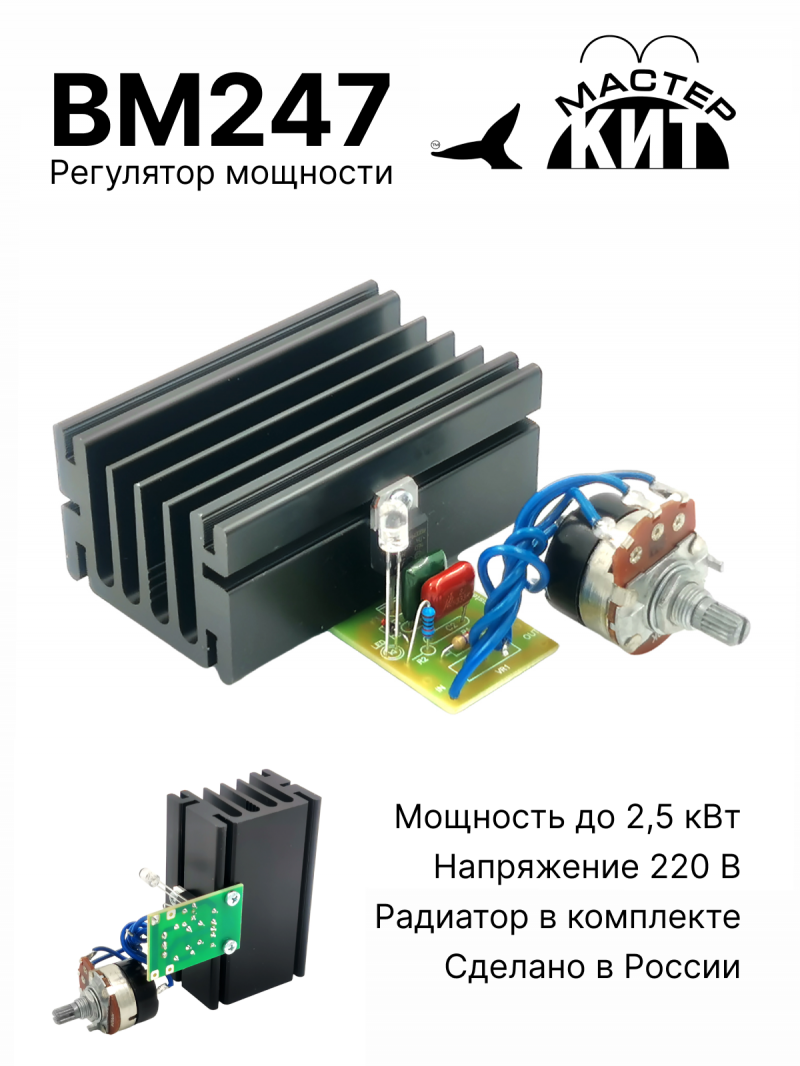

BM247
Регулятор мощности 2.5 кВт, (220В, 11А)
Простое решение для вашей задачи!
Симисторный регулятор BM247 предназначен для регулировки мощности нагрузки до 2500Вт в цепях переменного тока с напряжением 220В. Регулятор мощности построен на базе надежного и отлично зарекомендовавшего себя симистора серии BTA24 и предназначено для регулирования мощности электронагревательных приборов (электроплиты, ТЭНа стиральной машины и т.п.), а также применяется как регулятор оборотов двигателя, частоты вращения вентиляторов, осветительных приборов, коллекторных электродвигателей переменного тока, регулировки оборотов двигателей электроинструмента (например, болгарки, сверлильного станка, наждак, дрели) и т.п. Благодаря применение данного двухстороннего тиристора позволяет увеличить рабочую мощность и уменьшить размер радиатора охлаждения устройства. Для эффективной работы и подавлению помех регулятор напряжения имеет схему поглощения пикового напряжения.
Обратите внимание, регулятор не предназначен для настройки реактивных нагрузок - энергосберегающие лампы, бытовая электроника, светодиодные лампы и фонари, и т.п.
Есть в наличии - 234 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Симисторный регулятор BM247 предназначен для регулировки мощности нагрузки до 2500Вт в цепях переменного тока с напряжением 220В. Регулятор мощности построен на базе надежного и отлично зарекомендовавшего себя симистора серии BTA24 и предназначено для регулирования мощности электронагревательных приборов (электроплиты, ТЭНа стиральной машины и т.п.), а также применяется как регулятор оборотов двигателя, частоты вращения вентиляторов, осветительных приборов, коллекторных электродвигателей переменного тока, регулировки оборотов двигателей электроинструмента (например, болгарки, сверлильного станка, наждак, дрели) и т.п. Благодаря применение данного двухстороннего тиристора позволяет увеличить рабочую мощность и уменьшить размер радиатора охлаждения устройства. Для эффективной работы и подавлению помех регулятор напряжения имеет схему поглощения пикового напряжения.
Обратите внимание, регулятор не предназначен для настройки реактивных нагрузок - энергосберегающие лампы, бытовая электроника, светодиодные лампы и фонари, и т.п.
Технические характеристики
| Тип питания | переменный |
| Мощность подключаемой нагрузки, максимальная, Вт | 2500 |
| Напряжение питания (В) | 220 |
| Температура эксплуатации (С) | -30... 60 |
| Габариты модуля с радиатором, мм | 75х75х33 |
| Вес без упаковки, г | 184 |
| Вес с упаковкой, г | 213 |
Инструкции
Особенности
- Широкий диапазон регулировки
- Большая мощность
- Радиатор в комплекте
Принцип работы
Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается через делитель R1, VR1. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1, и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен.
Конструкция устройства
Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита. Радиатор входит в комплект.
Дополнительная информация
Регулятор мощности поставляется с предустановленным радиатором.
Фазовый регулятор BM247 имеет очень простое подключение - два контакта подключения для питания 220В и два контакта для подключения нагрузки.
Благодаря отсутствию в схеме микроконтроллера, модуль надежно работает в системах нагруженных промышленной автоматикой и цепях с высоким уровнем помех. Для эффективной работы и подавлению помех регулятор напряжения имеет схему поглощения пикового напряжения.
Длительный срок эксплуатации регулятора гарантируют использование высококачественных комплектующих, поставляемых напрямую от производителя и системой контроля качества на всех этапах производства.
Статьи
Схемы
Схема
Меры предосторожности
- Радиатор может поставляться отдельно, в таком случае пользователь должен установить его самостоятельно!
Техническое обслуживание
- Конденсатор С2 и резистор R2 не устанавливаются. Данные компоненты необходимы для эксплуатации устройства с индуктивной нагрузкой. Номинал конденсатора С2 0,1 мкФ, с рабочим напряжением не менее 400В. Номинал резистора R2 может быть 50-100 Ом мощностью не менее 2Вт.
Вопросы и ответы
- подойдет ли для дрели болгаки и тп
- Подойдет. Но требуется установка радиатора, например такой SL-01H https://masterkit.ru/?1920368
