Иван Турчин
г. Челябинск
Набор NF247 и готовый блок BM247 позволят Вам собрать регулятор мощности, предназначенный для регулировки мощности нагрузки до 2500 Вт в цепях переменного тока с напряжением 220 В.
Регулятор предназначен для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, коллекторных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.).
Рис.1. Внешний вид регулятора.
Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.
Технические характеристики
- Рабочее напряжение: 220 В
- Макс. регулируемая мощность: 2500 Вт
- Размеры печатной платы: 40х27 мм
Описание работы
Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

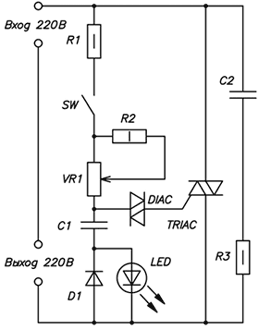

Рис.2. Схема электрическая принципиальная.
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения (рис.3), конденсатор С1 заряжается через делитель R1, VR1.

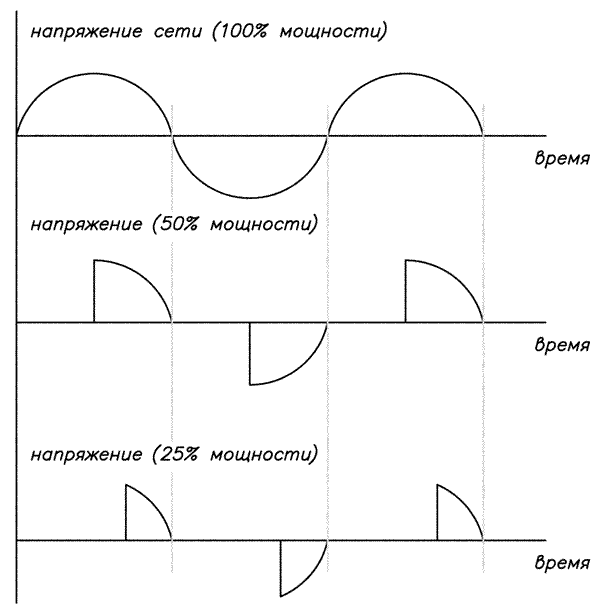

Рис.3. Диаграммы работы регулятора.
Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1, и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен.
Конструкция
Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 40x27 мм.
Рис.4. Внешний вид печатной платы.
Радиатор входит в комплект.
Монтаж компонентов осуществляется согласно монтажной плате.

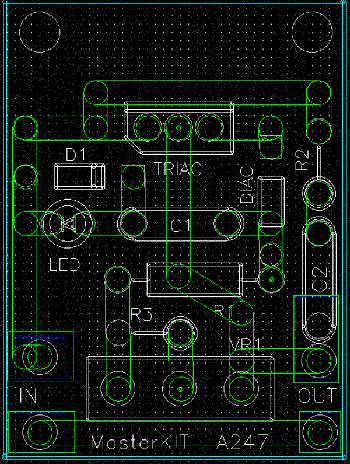

Рис.5. Монтажная плата.
Работа регулятора в действии приведена на рис.6 и рис.7.

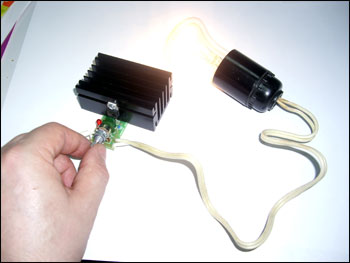

Рис.6. Включение регулятора в сеть. Потенциометр - в крайнем левом положении.
Рис.7. Потенциометр регулятора в крайнем правом положении.
