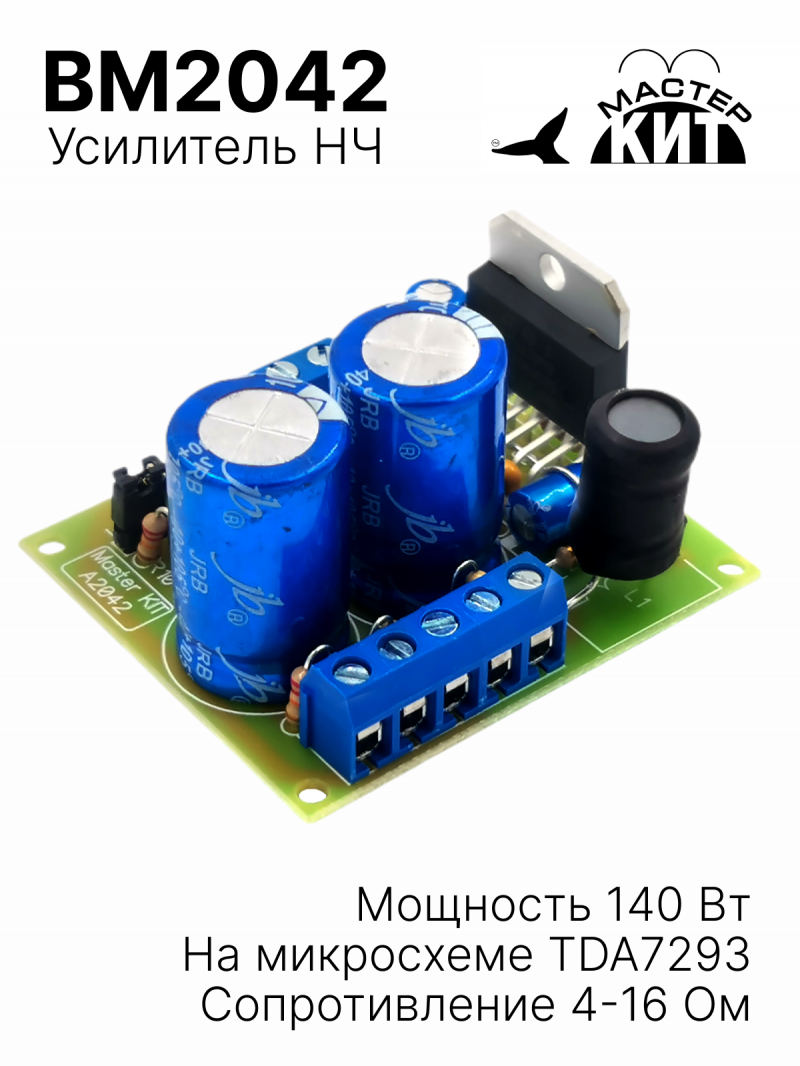

BM2042
Усилитель НЧ 140 Вт, моно (TDA7293)
Отличное решение для домашнего усилителя!
Hi-Fi усилитель звука класса AB. Представляет собой простой и надежный одноканальный усилитель нч на микросхеме TDA7293. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). BM2042 обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, широким диапазоном питающих напряжений и сопротивлений нагрузки. Имеет компактные габариты. Этот легкий и качественный усилитель Hi-Fi уровня подойдет для динамиков и колонок, у которых высокая номинальная мощность. Также этот УНЧ можно использовать для изготовления сабвуфера при установке дополнительного фильтра низких частот. В случае использования усилителя для воспроизведения всей полосы частот рекомендуем использовать темброблок, это позволит добавить звуку окраски на низких и высоких частотах. Этот усилитель звука можно использовать как дома, в составе аудио центра или домашнего кинотеатра, так и в автомобиле. Для удобства подключения питающего напряжения и нагрузки, на плате установлены клеммы с винтовыми зажимами под отвертку.
Этот унч разработан и произведён на высокотехнологичных линиях в России. При сборке модуля используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Hi-Fi усилитель звука класса AB. Представляет собой простой и надежный одноканальный усилитель нч на микросхеме TDA7293. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). BM2042 обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, широким диапазоном питающих напряжений и сопротивлений нагрузки. Имеет компактные габариты. Этот легкий и качественный усилитель Hi-Fi уровня подойдет для динамиков и колонок, у которых высокая номинальная мощность. Также этот УНЧ можно использовать для изготовления сабвуфера при установке дополнительного фильтра низких частот. В случае использования усилителя для воспроизведения всей полосы частот рекомендуем использовать темброблок, это позволит добавить звуку окраски на низких и высоких частотах. Этот усилитель звука можно использовать как дома, в составе аудио центра или домашнего кинотеатра, так и в автомобиле. Для удобства подключения питающего напряжения и нагрузки, на плате установлены клеммы с винтовыми зажимами под отвертку.
Этот унч разработан и произведён на высокотехнологичных линиях в России. При сборке модуля используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Технические характеристики
| Входное сопротивление, кОм | 22 |
| Коэффициент усиления, dbi | 30 |
| Коэффициент гармоник | 10% |
| Номинальная выходная мощность на канал, Вт | 140 |
| Сопротивление нагрузки, Ом | 4...16 |
| Напряжение питания двуполярное, В | 12…40 |
| Потребляемый ток максимальный, А | 3 |
| Полоса частот, Гц | 20…20000 |
| Количество каналов усиления | 1 |
| Питание | постоянное, двуполярное |
| Размеры печатной платы, мм | 47x55х40 |
| Вес без упаковки, г | 46 |
| Вес с упаковкой, г | 77 |
Инструкции
Особенности
- Малые габариты
- Малое число внешних пассивных элементов обвязки
- Широкий диапазон питающих напряжений
- Широкий диапазон сопротивлений нагрузки
Принцип работы
УНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС для работы с низкоомной нагрузкой (менее 4 Ом). Управление режимом работы ИМС осуществляется при помощи переключателя SW1. Для включения УНЧ SW1 необходимо замкнуть. Переключатель SW2 предусмотрен для технологических целей. Для нормальной работы усилителя SW2 должен находиться в положении 2-3. Напряжение питания подается на контакты Х3 (+), Х6 (-) и Х7 (общий). Источник сигнала подключается к Х1 (+) и Х2 (общий). Нагрузка подключается к Х4 (+) и Х5 (общий).
Конструкция устройства
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.
Рекомендации по совместному применению
Для построения сабвуфера хорошо зарекомендовали себя активный фильтр для сабвуфера BM2115 и блок обработки сигнала для сабвуферного канала NM2117.
Дополнительная информация
По техническим характеристикам микросхема TDA7293 является усилителем аудио сигнала класса AB в высококачественной Hi-Fi аппаратуре, например, в усилителях низкой (звуковой частоты), музыкальных центрах или телевизорах. Благодаря широкому диапазону напряжений и высокой выходной мощности она может работать как с нагрузкой 4 Ом, так 8 Ом.
Благодаря широкому диапазону напряжений и высоким выходным токам она способна обеспечить хорошую мощность (до 140 Вт) в нагрузке 4 или 8 Ом.
Использование двух источников питания для получени двухполярного напряжения, схема подключения ниже в карточке товара:
| LM75-20B12 | +-12 В | Morsun |
| LRS-75-12 | +-12 В | MW |
| LM75-22B15 | +-15 В | Morsun |
| LRS-75-15 | +-15 В | MW |
| LM75-22B24 | +-24 В | Morsun |
| LRS-75-24 | +-24 В | MW |
| LM150-22B36 | +-36 В | Morsun |
| LRS-150-36 | +-36 В | MW |
Схемы
Схема
Вариант питания 1
Вариант питания 2
Настройка
- Правильно собранный УНЧ не требует настройки.
Техническое обслуживание
- При достаточно низком уровне входного сигнала необходимо использовать предусилитель BM2118.
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Вопросы и ответы
- Как запитать усилитель от аккумулятора?
- Нужен DC/DС преобразователь 12 - +/-35В. Используйте NM0605 https://masterkit.ru/shop/2304642
