BM2033
Усилитель НЧ 100 Вт, моно (TDA7294)

Отличное решение для домашнего усилителя!

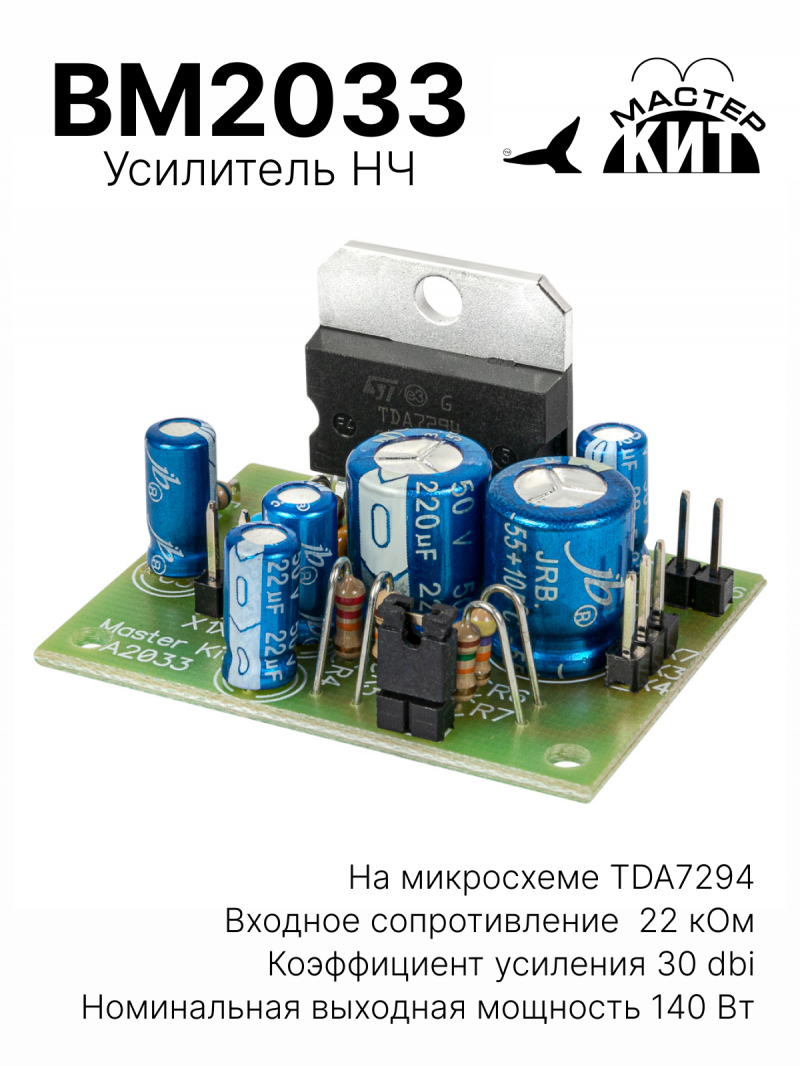

Hi-Fi усилитель звука класса AB. Представляет собой мощный одноканальный усилитель нч на микросхеме TDA7294. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). BM2033 обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, широким диапазоном питающих напряжений и сопротивлений нагрузки. Имеет компактные габариты. Этот легкий и качественный усилитель Hi-Fi уровня подойдет для динамиков и колонок, у которых высокая номинальная мощность. Также этот УНЧ можно использовать для изготовления сабвуфера при установке дополнительного фильтра низких частот. В случае использования усилителя для воспроизведения всей полосы частот рекомендуем использовать темброблок, это позволит добавить звуку окраски на низких и высоких частотах. Этот усилитель звука можно использовать как дома, в составе аудио центра или домашнего кинотеатра, так и в автомобиле.

Этот унч разработан и произведён на высокотехнологичных линиях в России. При сборке модуля используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.

Есть в наличии - 482 шт.


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


1 498
от 50 шт.
 ‒ 1 273
+ 75 бонусов на счет

Где купить

Hi-Fi усилитель звука класса AB. Представляет собой мощный одноканальный усилитель нч на микросхеме TDA7294. Воспроизводит весь спектр частот (ВЧ, СЧ, НЧ). BM2033 обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов, широким диапазоном питающих напряжений и сопротивлений нагрузки. Имеет компактные габариты. Этот легкий и качественный усилитель Hi-Fi уровня подойдет для динамиков и колонок, у которых высокая номинальная мощность. Также этот УНЧ можно использовать для изготовления сабвуфера при установке дополнительного фильтра низких частот. В случае использования усилителя для воспроизведения всей полосы частот рекомендуем использовать темброблок, это позволит добавить звуку окраски на низких и высоких частотах. Этот усилитель звука можно использовать как дома, в составе аудио центра или домашнего кинотеатра, так и в автомобиле.

Этот унч разработан и произведён на высокотехнологичных линиях в России. При сборке модуля используются исключительно оригинальные электронные компоненты, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.

Технические характеристики

Входное сопротивление, кОм22
Коэффициент усиления, dbi30
Номинальная выходная мощность, на канал Вт140
Напряжение питания двуполярное, В12…35
Тип питанияпостоянный, двуполярное
Выходной ток максимальный, А10 А
Полоса частот, Гц20…20000
Количество каналов усиления1
Размеры печатной платы, мм 43x33x30
Вес без упаковки, г16
Вес с упаковкой, г 52

Инструкции


Особенности

  • Широкий диапазон питающего напряжения
  • Широкий диапазон сопротивлений нагрузки
  • Мощный
  • Надежный
  • Малые габариты

Принцип работы

УНЧ выполнен на интегральной микросхеме TDA7294. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления.


Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты 2.5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для мягкого включения УНЧ.Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.


Дополнительная информация

Микросхема TDA7294 представляет собой одноканальный усилитель мощности, выходной, каскад которой выполнен на МОП транзисторах. Микросхема предназначена для использования в качестве AB усилителя звука класса Hi-Fi и позволяет собрать на своей основе качественный УМЗЧ (усилитель мощности звуковой частоты). TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать от широкого диапазона питающего напряжения.

Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.

В тех случаях, когда в составе платы усилителя нет темброблока, есть смысл задуматься о его приобретении или сборке.


Схемы

Схема - BM2033 - Усилитель НЧ 100 Вт, моно (TDA7294)

Схема

Вариант питания 1 - BM2033 - Усилитель НЧ 100 Вт, моно (TDA7294)

Вариант питания 1

Вариант питания 2 - BM2033 - Усилитель НЧ 100 Вт, моно (TDA7294)

Вариант питания 2


Подготовка к эксплуатации

  • Проверьте правильность подключения источника сигнала, нагрузки и управляющих сигналов MUTE/ST-BY (при отказе использования штатного переключателя SW1).
  • Подайте напряжение питания, полезный сигнал, а затем замкните SW1 для запуска микросхемы.

Настройка

  • Правильно собранный УНЧ не требует настройки.

Меры предосторожности

  • Перед использованием усилителя необходимо проверить правильность подключения источника сигнала, напряжения и нагрузки.

Техническое обслуживание

  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • Подойдет ли к данному усилителю это питание ??https://masterkit.ru/shop/battery/converters/1928401
    • Усилитель имеет двухполярное питание. Поэтому необходимо два таких источника соединенных последовательно. Данные источники проверялись только с усилителями класса D. C данным усилителем, в режиме молчания, возможен фон.
  • А какое питание будет оптимальным и нужен ли там диодный мост ??
    • Необходимо использовать трансформаторный источник питания с диодным мостом и двумя электролитическими конденсаторами по 10000 мкФ.
  • Вопрос. Если, по второй схеме питания, источники питания соединяются последовательно, то складывается ли напряжения от них или нет? Например, если поставить два блока питания по 25 вольта, то напряжение питания будет 25 или 50 вольт? Если 25 - то питание не будет максимальным, а если 50 - то это может вывести усилитель из строя... И еще, выше был вопрос: подойдет ли https://masterkit.ru/shop/battery/converters/1928401 (LRS-100-24) в качестве блока питания, ответили что подойдет при двуполярном подключении, но ведь у него максимальная сила тока 4.5А, а у усилителя 10А, не сгорят ли эти блоки питания?
    • Все верно 50В. Не сгорит.
  • МНЕ НУЖЕН КОНСТРУКТОР ПИТАНИЕМ 9 12 В ЖЕЛАТЕЛЬНО 100 ВАТ
    • Есть только с двуполярным питанием +/- 30В https://masterkit.ru/shop/2304608
  • Добрый день! Разъясните роль перемычки SW1.  Для мягкого включения она должна стоять, а для чего ее убирать? Т.е., этим режимам  не нужно ничего дополнительного для включения?
    • Все верно, если убрать перемычку, произойдет отключение усилителя без отключения питания.
