MP3116nano
Встраиваемый усилитель НЧ 2х50 Вт, стерео, класс D (TPA3116)
MP3116nano простой и надежный высококачественный усилитель низкой частоты (НЧ) класса D. Модуль представляет собой универсальный усилитель звука малых габаритов, изготовленный на надежной интегральной микросхеме TPA3116. Может быть сконфигурирован как в моно 1х100 Ват, так и стерео режиме 2х50 Вт. Данный кристалл отлично зарекомендовал себя временем и гарантирует отличное качество звука. Он превосходно воспроизводит весь спектр звуковых частот (ВЧ, СЧ, НЧ), обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Имеет широкий диапазон питающих напряжений и защиту от перегрузки, замыкания. Модуль реализован в ультра-компактном исполнении и благодаря этому может монтироваться в любом труднодоступном месте.
Усилитель мощности звука имеет обширный список применений, от встраивания в аудиосистему, до портативных колонок или домашнего кинотеатра, или колонок для автомобиля.
При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Есть в наличии - 35 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
MP3116nano простой и надежный высококачественный усилитель низкой частоты (НЧ) класса D. Модуль представляет собой универсальный усилитель звука малых габаритов, изготовленный на надежной интегральной микросхеме TPA3116. Может быть сконфигурирован как в моно 1х100 Ват, так и стерео режиме 2х50 Вт. Данный кристалл отлично зарекомендовал себя временем и гарантирует отличное качество звука. Он превосходно воспроизводит весь спектр звуковых частот (ВЧ, СЧ, НЧ), обладает минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Имеет широкий диапазон питающих напряжений и защиту от перегрузки, замыкания. Модуль реализован в ультра-компактном исполнении и благодаря этому может монтироваться в любом труднодоступном месте.
Усилитель мощности звука имеет обширный список применений, от встраивания в аудиосистему, до портативных колонок или домашнего кинотеатра, или колонок для автомобиля.
При сборке модуля используются только оригинальные электронные компоненты, поставляемые напрямую от производителей, что обеспечивает длительную и качественную работу модуля на всем этапе эксплуатации.
Технические характеристики
| Напряжение питания, В | 4.5-26 |
| Ток потребления в режиме покоя, мА | 90 |
| Макс. выходная мощность в режиме STEREO, Вт | 2х50* |
| Макс. выходная мощность в режиме MONO, Вт | 1x100* |
| Максимальный ток потребления, А | 4 |
| Сопротивление подключаемой акустики, Ом | 4-16 |
| Отношение сигнал/шум, дБ | 100 |
| Диапазон воспроизводимых частот, Гц | 20…22000 |
| Рабочая температура, C | -40… 85 |
| Габариты модуля, мм | 38х27х4 |
| Вес без упаковки, г | 4 |
| Вес с упаковкой, г | 30 |
Инструкции
Особенности
- Широкий диапазон питающего напряжения
- Компактные габариты
- Защиты от перегрузки по току
- Функция тепловой защиты
- Защита от короткого замыкания в нагрузке
Конструкция устройства
Усилитель построен на базе микросхемы TPA3116, класса D. Компоновка модуля выполнена очень компактно, что позволяет встраивать и модернизировать любые системы аудио и голосового оповещения. На модуле есть контакт для управления режимом MUTE. Модуль может конфигурироваться как в режиме STEREO, так и в режиме MONO.
Дополнительная информация
TPA3116 — это универсальный чип класса D с прекрасными характеристиками, предназначенный для использования на низких и средних уровнях мощности.

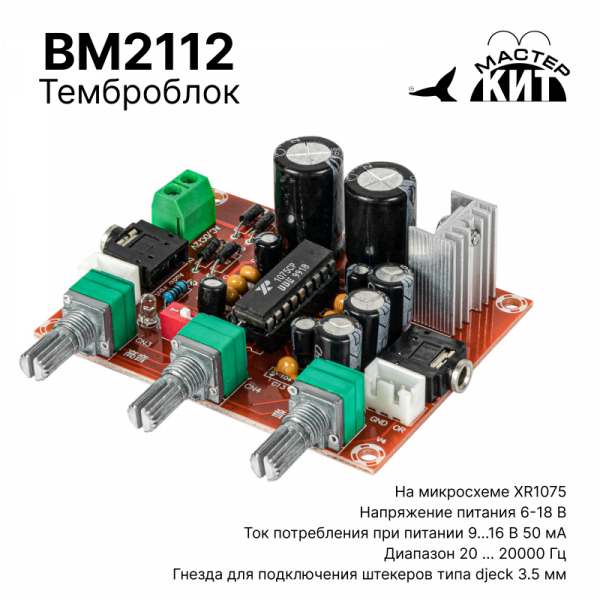

В тех случаях, когда в составе платы узмч (усилителя мощности звуковой частоты) нет темброблока, есть смысл задуматься о его приобретении или сборке.
Это позволит добавить звуку окраски на низких и высоких частотах, или, попросту говоря, исправить типовые недостатки средних и недорогих звуковых колонок.
Внимание!
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
