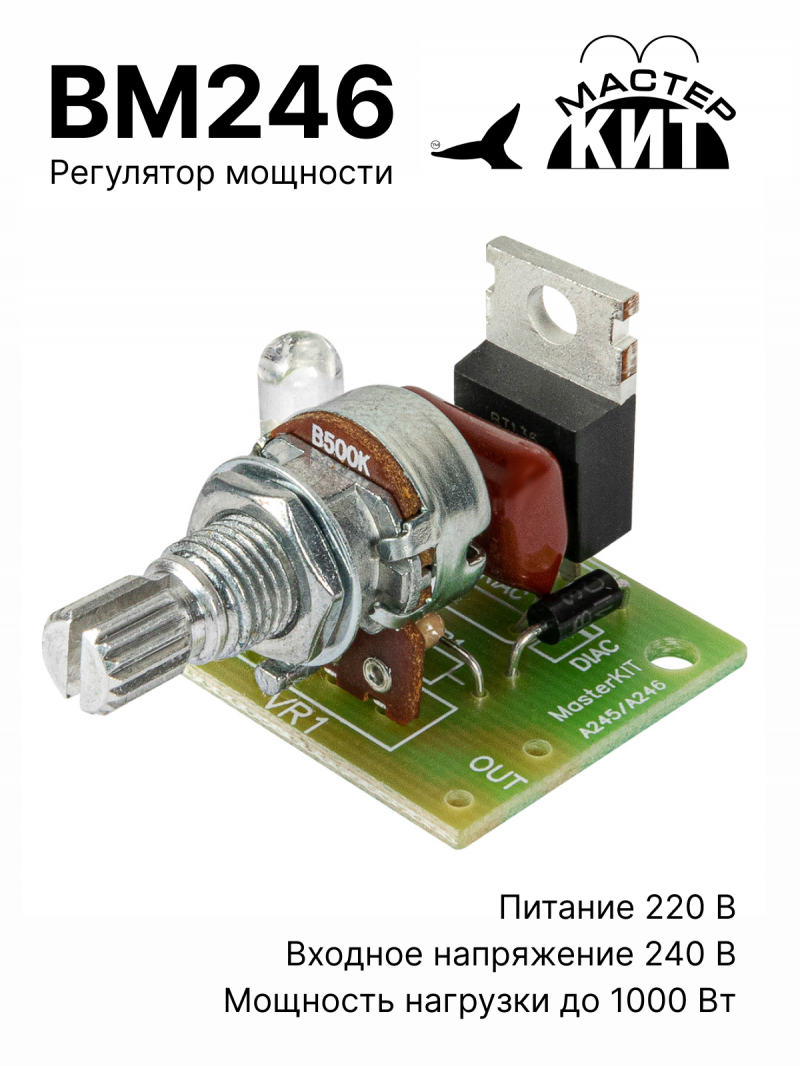

BM246
Регулятор мощности 1 кВт (220В, 4.5А)
Простое решение для вашей задачи!
Симисторный регулятор BM246 предназначен для регулировки мощности нагрузки до 1000Вт в цепях переменного тока с напряжением 220В. Регулятор мощности построен на базе надежного и отлично зарекомендовавшего себя симистора серии BT137-600 производства NXP Semiconductors и предназначен для регулирования мощности электронагревательных приборов например: электроплиты, тэны, полотенцесушителей и т.п., а также применяется как регулятор частоты вращения вентиляторов, мощности осветительных приборов, оборотов коллекторных электродвигателей переменного тока, регулировки оборотов двигателей электроинструмента (например, болгарки, сверлильного станка, дрели) и т.п.
Обратите внимание, регулятор не предназначен для регулирования реактивных нагрузок - энергосберегающие лампы, бытовая электроника, светодиодные лампы и фонари, и т.п.
Благодаря отсутствию в схеме микроконтроллера, модуль надежно работает в системах нагруженных промышленной автоматикой и цепях с высоким уровнем помех.
Длительный срок эксплуатации регулятора гарантируют использование высококачественных комплектующих, поставляемых напрямую от производителя и системой контроля качества на всех этапах производства.
Есть в наличии - 7398 шт.
Как получить:
Стоимость и варианты доставки будут рассчитаны в корзине
Симисторный регулятор BM246 предназначен для регулировки мощности нагрузки до 1000Вт в цепях переменного тока с напряжением 220В. Регулятор мощности построен на базе надежного и отлично зарекомендовавшего себя симистора серии BT137-600 производства NXP Semiconductors и предназначен для регулирования мощности электронагревательных приборов например: электроплиты, тэны, полотенцесушителей и т.п., а также применяется как регулятор частоты вращения вентиляторов, мощности осветительных приборов, оборотов коллекторных электродвигателей переменного тока, регулировки оборотов двигателей электроинструмента (например, болгарки, сверлильного станка, дрели) и т.п.
Обратите внимание, регулятор не предназначен для регулирования реактивных нагрузок - энергосберегающие лампы, бытовая электроника, светодиодные лампы и фонари, и т.п.
Благодаря отсутствию в схеме микроконтроллера, модуль надежно работает в системах нагруженных промышленной автоматикой и цепях с высоким уровнем помех.
Длительный срок эксплуатации регулятора гарантируют использование высококачественных комплектующих, поставляемых напрямую от производителя и системой контроля качества на всех этапах производства.
Технические характеристики
| Напряжение питания (В) | 220 |
| Максимальное входное напряжение (В) | 240 |
| Тип питания | переменный |
| Количество выходов (шт) | 1 |
| Мощность подключаемой нагрузки, максимальная (Вт) | 1000 |
| Рекомендованная температура эксплуатации (°С) | -30... 60 |
| Длина, мм | 28 |
| Ширина, мм | 24 |
| Высота, мм | 25 |
| Вес без упаковки, г | 11 |
| Вес с упаковкой, г | 45 |
Инструкции
Принцип работы
Регулятор мощности использует принцип фазового управления.
Конструкция устройства
Регулятор мощности выполнен в виде модуля без корпуса.
Дополнительная информация
Этот удобный и компактный симисторный регулятор мощности подойдет для регулировки яркости света, скорости оборотов двигателя и температуры в такой технике как: электрические печи, водонагреватели, тэны, светильники, электродвигатели, утюги и др. Также подходит для плавной регулировки оборотов гравера, ушм, болгарки.
При использовании нагрузки мощностью более 300 Вт, симистор TRIAC необходимо установить на радиатор (в комплект набора не входит). Площадь радиатора должна составлять не менее 200 см2.
Комплект поставки
- Модуль BM246 - 1 шт.
- Инструкция - 1 шт.
Подготовка к эксплуатации
- Подключите сетевой шнур к контактам IN.
- Подключите нагрузку к контактам OUT.
- Включите вилку в розетку 220В.
- Проверьте работу вращая регулятор мощности.
- Приятной эксплуатации.
Условия эксплуатации
- Температура -30С до +50С. Относительная влажность 20-80% без образования конденсата.
Меры предосторожности
- Модуль и клеммы находятся под опасным напряжением 220В. Соблюдайте меры безопасности, не касайтесь контактов печатной платы, пока модуль включен в сеть 220В.
Техническое обслуживание
- Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.
Внимание!
- При использовании нагрузки мощностью более 300 Вт, симистор TRIAC необходимо установить на радиатор (в комплект набора не входит). Площадь радиатора должна составлять не менее 200 см2.
Вопросы и ответы
- Здравствуйте!
Подойдет ли такой регулятор для управления оборотами конденсаторного двигателя с двумя обмотками?
- Нет.
- Есть греющий кабель мощность, 16 Вт/м. У меня всего 8 м. Этот регулятор мощности подойдет?
- Если мощность именно 16Вт на метр, то данного регулятора хватит. Если 160 Вт/м, то он будет работать на пределе и лучше взять другой, мощнее.
- Здравствуйте. Будет этот регулятор работать с первичной
обмоткой трансформатора мощностью 630 ватт?
- В теории должен, нужно пробовать.
- Здравствуйте. А вы можете испытать работоспособность
данного регулятора с обмоткой трансформатора 630 w?
- К сожалению, такой возможности нет.
