Обзор беспроводных устройств большого радиуса действия. Часть 2

Мы продолжаем обзор беспроводных устройств дистанционного управления серии MP323. Модули новой серии MP323, работающие на частотах 433МГц, предназначены для дистанционного управления электроприборами. К таким приборам относятся шлагбаумы, ворота, рольставни, системы уличного освещения, нагреватели, насосы и т.п.

В предыдущем материале мы уже рассказали о четырех устройствах этой серии:

MP323RX - универсальный приемник 433МГц, 1 реле, 10А, 2200Вт, 80м (обзор);

MP323RX1 - универсальный комплект 433МГц, 2 реле, 10А, 2200Вт, 100м;

MP323RX3 - универсальный комплект 433МГц, 2 реле, 10А, 2200Вт, 300м;

MP323TX5 - пульт для удаленного управления приемниками серии MP323RX до 500 метров.

Сегодня мы продолжим рассказ об устройствах этой серии, поскольку она пополнилась новыми интересными приборами.

Устройства дистанционного управления, работающие  по радиоканалу на нелицензируемых частотах в полосе от 433,075 до 433,790 МГц, неизменно пользуются спросом среди любителей и профессионалов, разрабатывающих приборы, требующие мобильного управления, а также ручного и автоматического управления на расстоянии без прокладки кабелей.

К таким приборам относятся запирающие устройства (шлагбаумы, ворота, рольставни), домашние и промышленные системы уличного освещения, нагреватели различного назначения, электродвигатели, насосы и т.п. Как правило, управление этими приборами осуществляется без использования обратной связи. Используемые для таких целей модули дистанционного управления просты и надежны, не требуют подключения к интернету и беспроводным сетям, могут работать в различных режимах управления и имеют невысокую стоимость.

В большинстве случаев дальность действия стандартных модулей не превышает 100 на открытом пространстве. Но часто расстояние, на котором необходимо управлять полезной нагрузкой превышает стандартные 100 м, что приводит к необходимости прокладки кабеля или применения сложных и недешевых технологий.

Компания Мастер Кит предлагает новую серию устройств дистанционного управления, которые могут работать на расстоянии до 500 м от передатчика до приемника, что покрывает большинство потребностей в такого рода управлении. Различное число каналов управления, режимов работы и способов кодировки позволяет выбрать оптимальное решение для решения конкретной задачи. Продолжаем обзор устройств.



  1. MP323RX4 - универсальный комплект 433МГц, 4 реле, 10А, 2200Вт.

Мастер Кит Обзор беспроводных устройств большого радиуса действия. Часть 2 универсальный комплект 433МГц, 4 реле, 10А, 2200Вт.

Комплект  предназначен для беспроводного управления электроприборами в диапазоне 433 МГц, на дальности до 100/500 метров. Приемник оснащен четырьмя электромагнитными реле и имеет четыре режима  работы триггер, переключатель, таймер и кнопка. Приемник из комплекта работает не только с пультами серии MP323TX, а так же MP910, MP324M/передатчик, MP325M/передатчик и MP433/передатчик, как по отдельности, так и в смешанном режиме, что позволяет построить многоканальную систему управления с приемниками расположенными как в одной, так и в разных точках. Дальность работы до 500 метров достигается при работе с пультом MP323TX5.



 Технические характеристики

Рабочее напряжение приемника, В

11...14

Рабочее напряжение передатчика, В

9...12

Элемент питания передатчика

23А

Рабочая частота, МГц

433,92

Дальность управления (прямая видимость), м

100/500

Макс. ток потребления приемника, мА

300

Ток коммутации, А

10

Мощность коммутации, Вт

2200

Диапазон рабочих температур, С

-30... 50

Габаритны модуля в корпусе, мм

75 х 55 х 30

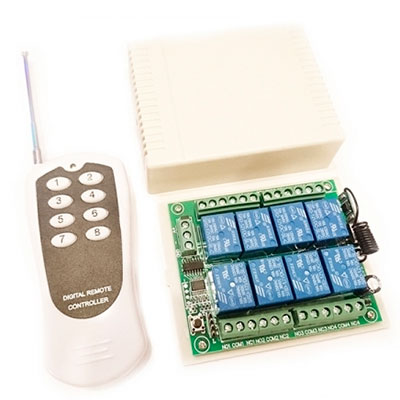

  1. MP323RX8 - универсальный комплект 433МГц, 8 реле, 10А, 2200Вт.

Мастер Кит Обзор беспроводных устройств большого радиуса действия. Часть 2 универсальный комплект 433МГц, 8 реле, 10А, 2200Вт

Комплект имеет характеристики, аналогичные устройству MP323RX4, но число реле увеличено до 8, а пульт, соответственно, имеет 8 кнопок.

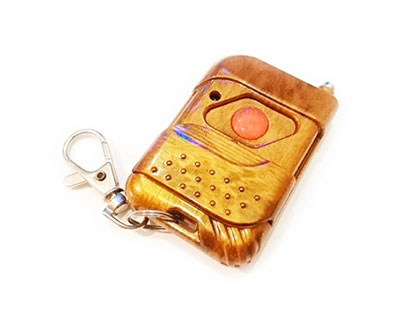

  1. MP323TX1 - пульт 1 кнопка для удаленного управления приемниками серии MP323RX до 150 метров.

Мастер Кит Обзор беспроводных устройств большого радиуса действия. Часть 2 пульт 1 кнопка для удаленного управления приемниками серии MP323RX до 150 метров

Дополнительный недорогой дополнительный однокнопочный передатчик (брелок) диапазона 433 МГц. Предназначен для совместной работы с беспроводными универсальными приемниками серии MP323RX диапазона 433 МГц в том случае, когда не требуется многоканального управления.



 Технические характеристики

Напряжение питания, В

12

Тип элемента питания

23А

Ток потребления, мА

4

Частота, МГц

433,92

Модуляция

ASK

Выходная мощность, мВт

10

Дальность в прямой видимости, м

150

Габаритные размеры, мм

60 х 40 х 15

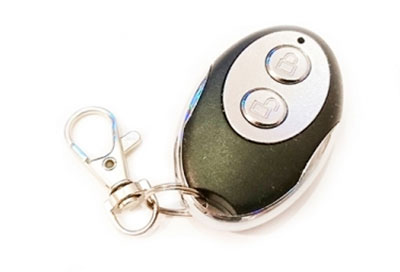

  1. MP323TX2 - пульт 2 кнопки для удаленного управления приемниками серии MP323RX до 80 метров.

Мастер Кит Обзор беспроводных устройств большого радиуса действия. Часть 2 пульт 2 кнопки для удаленного управления приемниками серии MP323RX до 80 метров

Малогабаритный дополнительный двухкнопочный передатчик.

 Технические характеристики

Напряжение питания, В3
Тип батареи питанияCR2302
Ток потребления, мА4
Частота, МГц433,92
МодуляцияASK
Выходная мощность, мВт10
Дальность в прямой видимости, м80
Габаритные размеры, мм55 х 35 х 15

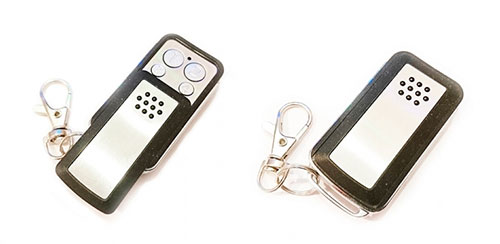

  1. MP323TX4 - пульт 4 кнопки для удаленного управления приемниками серии MP323RX до 100 метров.

Мастер Кит Обзор беспроводных устройств большого радиуса действия. Часть 2

Малогабаритный дополнительный четырехкнопочный передатчик.

Технические характеристики

Напряжение питания, В12
Тип элемента питания23А
Ток потребления, мА4
Частота, МГц433,92
МодуляцияASK
Выходная мощность, мВт10
Дальность в прямой видимости, м100
Габаритные размеры, мм60x30x15



  1. MP323TX4J - пульт 4 кнопки для неограниченного подключения к приемникам серии MP323RX до 100 метров.

Данный пульт отличается от версии MP323TX4 тем, что идентификационный код передаваемого сигнала можно менять самостоятельно с помощью перемычек на плате. Благодаря такой возможности к одному приемнику можно подключить неограниченное количество передатчиков.

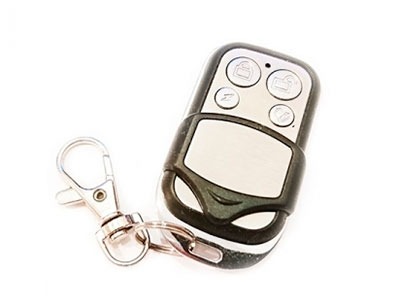

  1. MP323TXcopy - пульт "дубликатор" 4 кнопки для управления различными приемниками 433 МГц до 100 метров

 Мастер Кит Обзор беспроводных устройств большого радиуса действия. Часть 2

Дополнительный четырехкнопочный передатчик (брелок) диапазона 433 МГц. Предназначен для совместной работы с беспроводными системами дистанционного управления диапазона 433 МГц с ASK модуляцией. Поддерживает большое количество приемников с фиксированным и обучающим кодом, таких как WOKEE и TELEIMPEX, а так же систем, построенных на микросхемах SC5262 / SC5272, HX2262 / HX2272, PT2262 / PT2272, EV1527, RT1527, FP1527, HS1527, SC5211, HS2260, SC1527, SC2262.

Примеры таких устройств из каталога Мастер Кит:

MP323RX, MP323RX1,MP323RX3, MP323RX4, MP323RX8, MP910, MP911, MP912, MP913, MP426, MP324M, MP325M, MP326M,  MA3484BM, MA3686B, MA0353A, MA8182, MA8183, MA8184, MA9801E27, MA9802E27, MA9803E27, MA9938G1, MA9938G2, MA9938G3, MA3171E, MA3272B, MA3373E и т.п.



Технические характеристики

Напряжение питания, В12
Тип элемента питания23А
Ток потребления, мА4
Частота, МГц433,92
МодуляцияASK
Выходная мощность, мВт10
Дальность в прямой видимости, м100
Габаритные размеры, мм55 х 30 х 15



Надеемся, что вы найдете среди рассмотренных устройств наиболее пригодные для решения ваших задач.
