Двор нашего дома закрыт шлагбаумом Doorhan. Открывается он звонком с сотовых телефонов, номера которых занесены в установленный в системе управления шлагбаумом GSM-модуль, принимающий звонки. Шлагбаум не оснащен приемником сигналов с пультов дистанционного управления.
Альтернативного способа открывания, кроме механического отключения стрелы шлагбаума от двигателя, не предлагается. Механизм отключения стрелы находится в тумбе шлагбаума, закрытой на ключ. Когда стрела отключена от двигателя, ее можно поднимать или опускать просто рукой.
Прошедшая зима показала, что шлагбаумом необходимо пользоваться не только жильцам дома, но и некоторым городским службам, использующим автомобили, например, для уборки снега, ремонта асфальта двора, общих ремонтных работ и текущего обслуживания дома и т.п.
Каждый раз заносить новые номера телефонов в GSM-модуль, а потом их оттуда стирать совсем неудобно – это делается с помощью ноутбука, подключаемого к системе управления, расположенной в тумбе шлагбаума, то есть на улице. Холодно, мокро, и вообще неохота.
Поэтому было решено дооснастить шлагбаум дистанционным управлением. Оставляем пульт ДУ в диспетчерской ДЭЗ, и дежурный техник-смотритель лично открывает шлагбаум городским службам.
В соответствии с электрической схемой шлагбаума для его открытия достаточно замкнуть контакты Com и Start на плате управления. К ним, собственно, подключен выход GSM-модуля, дающий команду на открывание.
Схема подключения к плате Doorhan:
Таким образом, нам нужна схема ДУ, работающая по схеме «кнопка», а не «триггер». То есть, когда кнопка пульта нажата, должны замыкаться контакты на плате управления, а когда кнопка отпущена, контакты должны размыкаться.
Для управления мы выбрали приемник и передатчик (пульт), работающие на частоте 433 МГц, хороший ассортимент которых можно найти на сайте www.masterkit.ru. Режим «кнопка» реализует приемник MP911. Пульт ДУ – MP910/передатчик. Приемник питается постоянным напряжением 12В, поэтому дополнительно необходим блок питания 12В от переменного напряжения сети 220В. В качестве блока питания использовано устройство PW1245.

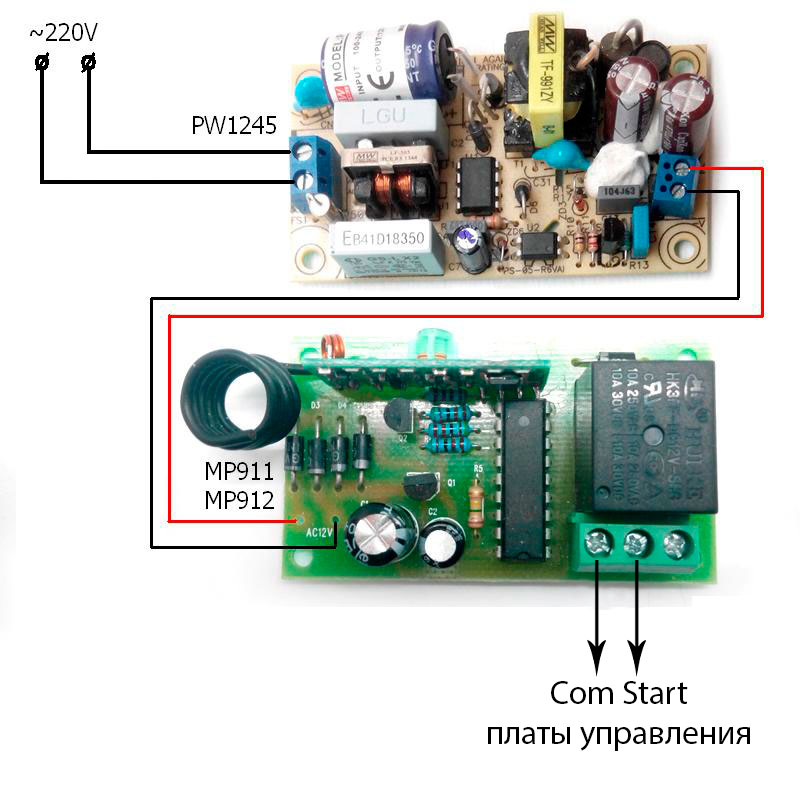

Таким образом схема соединений выглядит следующим образом:
Схема соединения:
В тумбе шлагбаума под колпаком, закрывающим плату управления, есть достаточно места для размещения двух дополнительных устройств, поэтому их можно даже не прятать в корпус, хотя с корпусом, конечно, будет более правильно.
Для изготовления корпусов, кстати, можно использовать несложный и недорогой модульный 3D-принтер МС7, также представленный на сайте компании Мастер Кит.
