Arduino. Cон мальчика Бананана с RGB матрицей

Это очень эффектное применение модуля SH RGB - “Цветная (RGB) матрица с драйвером. Расширение для Arduino”.

Зажигать пиксели в RGB матрице 8х8 конечно увлекательное занятие, но быстро надоедает. Но вот с правильными настройками можно создать красивую, сложную анимацию и даже добавить интерактивности. Один из таких проектов вы сможете самостоятельно повторить.

Здесь Freaduino UNO + SH RGB + два дальномера SN02YK и SN21YK. Это измерители расстояния, первый до 1,5 метров, второй до 80 см. У этих дальномеров аналоговые выходы, т.е. напряжение на выходе меняется в зависимости от расстояния. Их выходы подключены к аналоговым входам на Arduino А4 и А5. В этой конструкции их пришлось подпаять (желтые проводники). Напряжение питания (+5В) также снимается непосредственно с Arduino.

Мы пробовали подключать к этим входам микрофоны с простейшими предварительными усилителями. После щелчка по корпусу свет, переливаясь, начинает метаться по поверхности матрицы. Потом успокаивается в медленных фрактальных фигурах.

 Что ещё хочется попробовать так это подключить аналоговые входы к усилителю НЧ. Должна получиться цветомузыка с психотерической белибердой в паузах между композициями. Расскажите, если получится.

Отдельно нужно рассказать про корпус этого девайса. Он вырезан из 8 миллиметрового листа вспененного ПВХ. Как оказалось этот материал наиболее подходит для DIY корпусов. Он очень легко режется канцелярским ножом или лобзиком. Обрабатывается напильником. Сверлится. Шлифуется. Шпаклюется автомобильной шпаклевкой. Красится практически любыми красками. Кстати корпус, который вы видите на фото, покрашен краской из баллончиков для граффити. Этот материал можно попросить или купить в фирмах, которые занимаются рекламными стендами, у них всегда полно отходов.

скачать скетч от Саныча. Файлы *.h положите в папку со скетчем.

Не забудьте добавить:

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

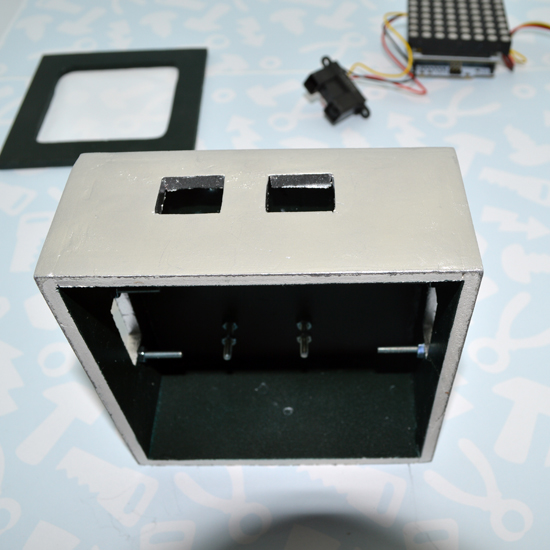

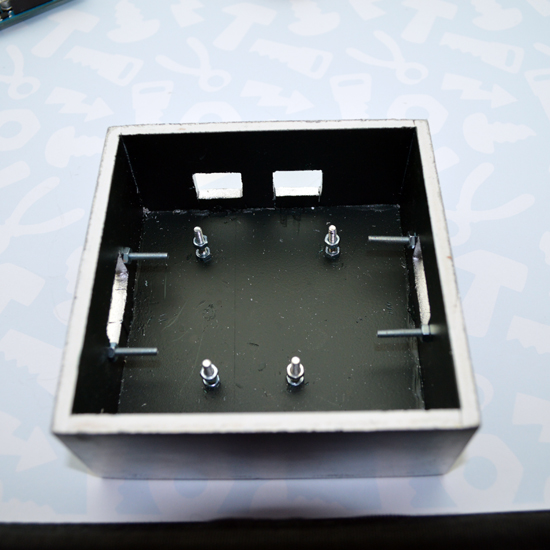

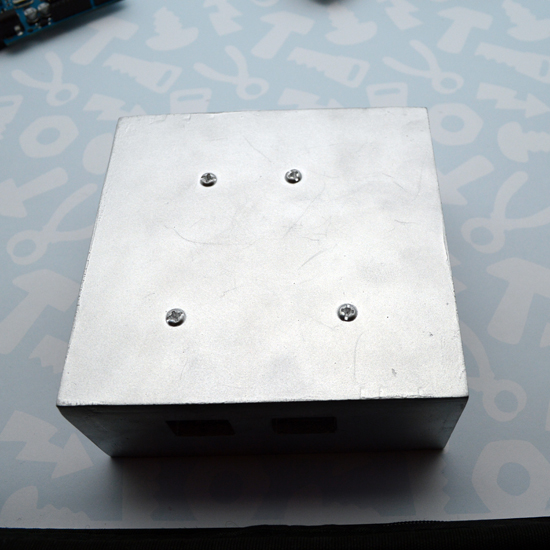

Винты на дне для установки Arduino, в боковых стенках для дальномеров.

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

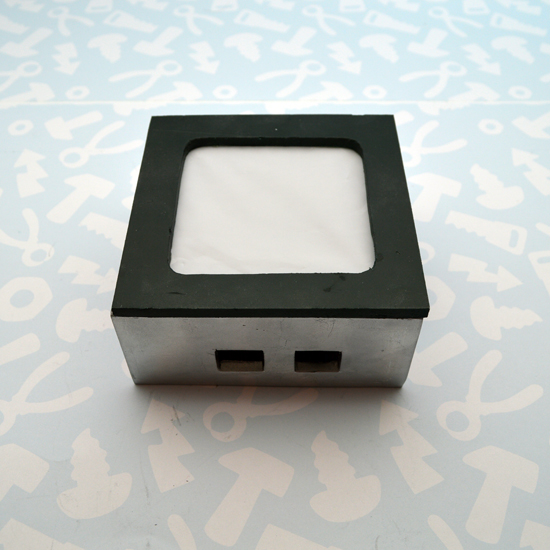

Отверстия. Одно для внешнего блока питания другое для USB.

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

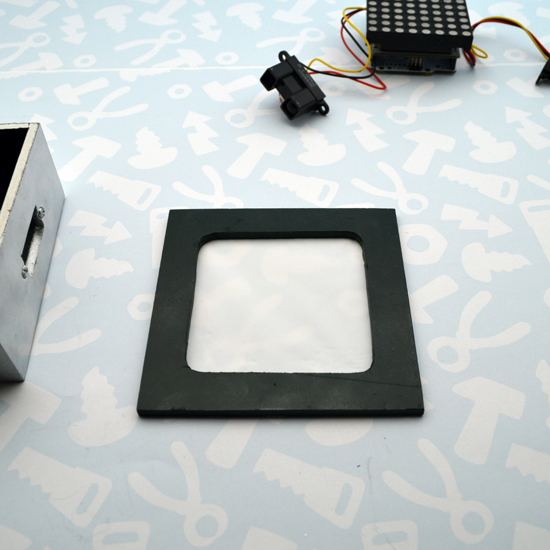

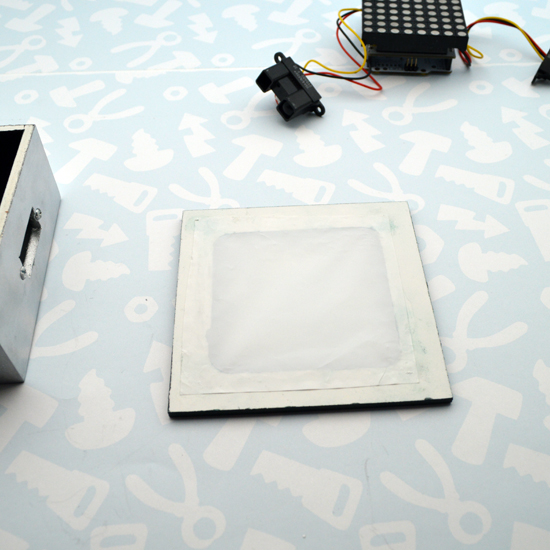

Экран заклеен белой полупрозрачной пленкой от упаковки творожной массы Ростагроэкспорт. Она у них пластиковая!

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

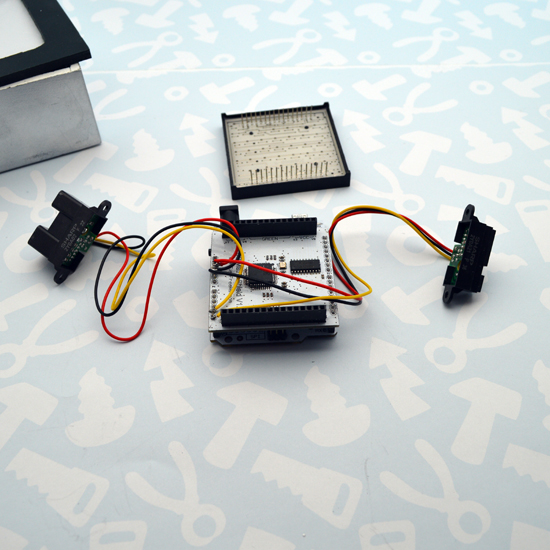

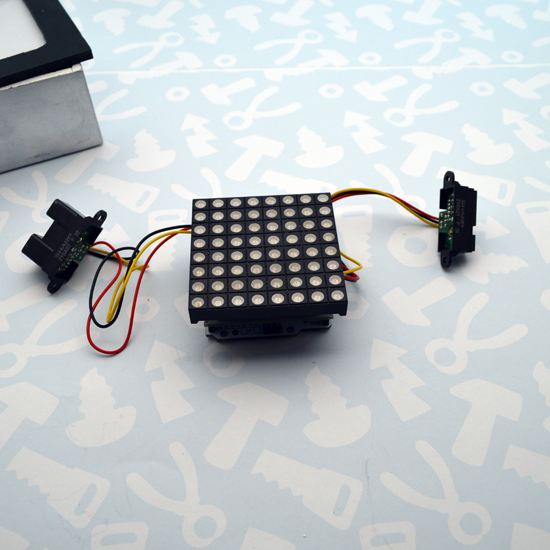

Присоединяем RGB матрицу.

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

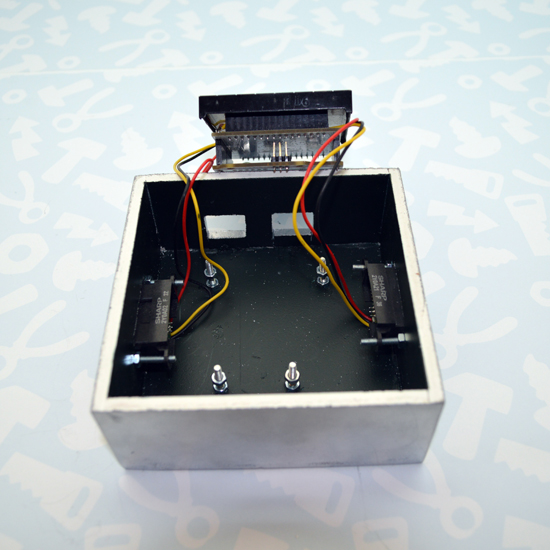

Вставили дальномеры …

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

… и Nano с пристегнутым SH RGB

Мастер Кит Arduino. Cон мальчика Бананана с RGB матрицей

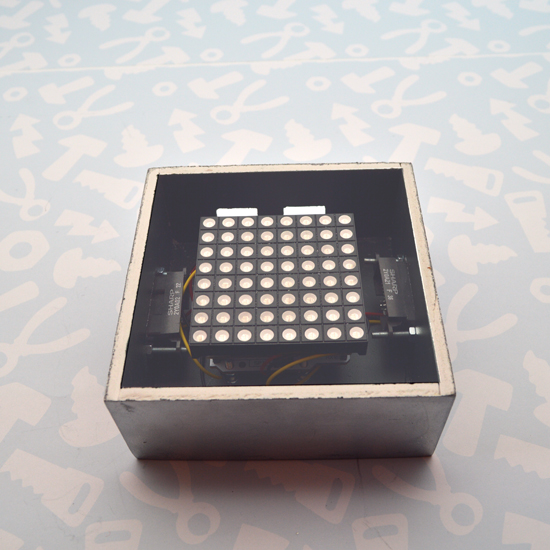

Закрываем экраном.
